家用DIY塑料瓶饮料取用支撑装置

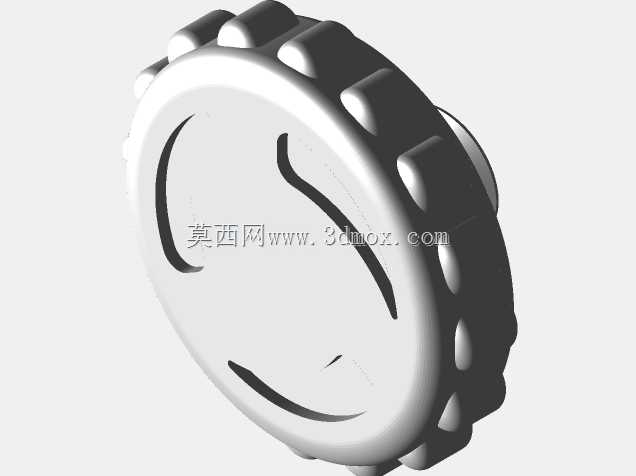

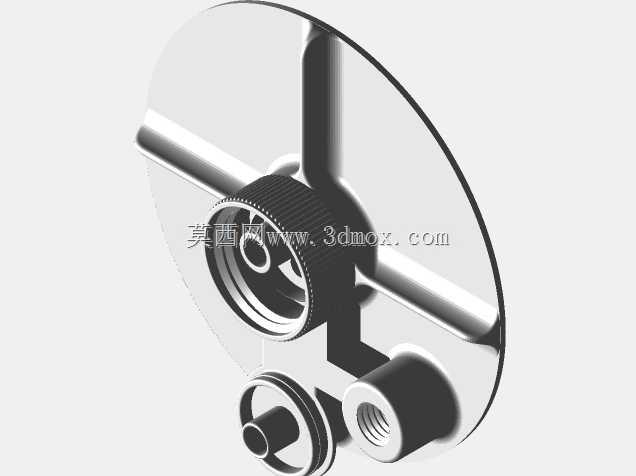

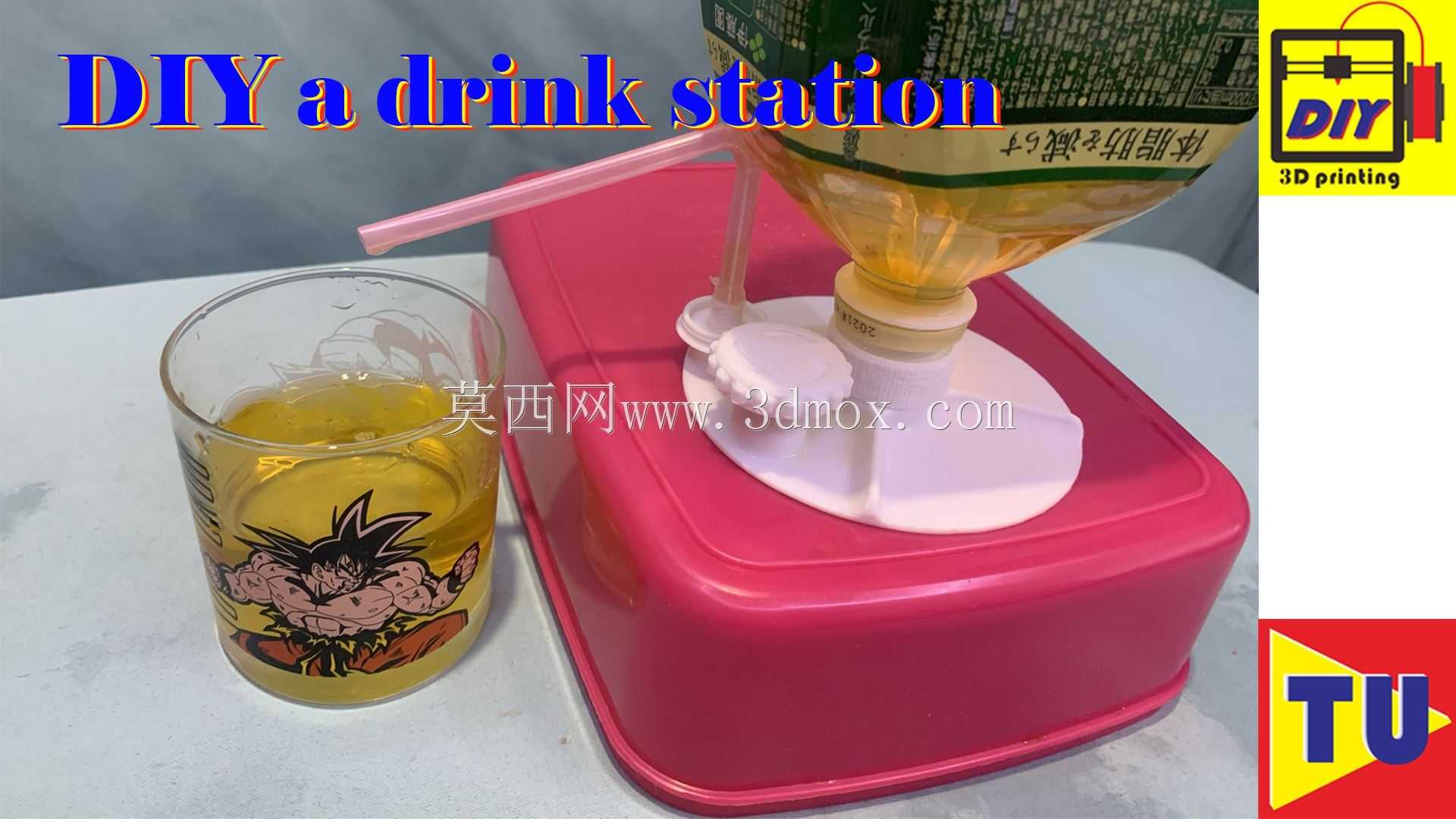

日常居家场景中，大瓶装茶饮、果汁类饮品的取用一直存在操作痛点：满瓶状态下瓶身重量大，抬举倾倒时容易洒漏，瓶身倾斜角度难以控制，尤其是单手操作时，很容易出现液体溢出污染桌面的情况，针对这类场景设计的塑料瓶适配饮料架，核心就是解决大瓶装饮品的稳定支撑与可控出液问题。从结构设计逻辑来看，这套装置采用分体式承载思路，下部为盒式配重基座，基座上表面做内凹弧度处理，刚好贴合常见1-2L装塑料饮料瓶的瓶底轮廓，避免瓶身放置时出现侧滑偏移，基座内部预留了足够的配重空间，实际使用时可根据瓶身重量调整内部配重块，保证满瓶状态下装置整体重心稳定，不会因为出液时的重心偏移出现倾翻。基座上方的出液控制组件采用卡扣式连接结构，直接适配市售主流塑料饮料瓶的瓶口螺纹规格，不需要额外改造瓶身，只需要将倒置的饮料瓶瓶口对准连接座旋紧，即可完成瓶身的固定，连接座内部集成了弹簧复位式阀芯，平时阀芯处于常闭状态，液体不会自行流出，需要取液时只需要按压侧面的控制拨杆，阀芯抬升后液体就会顺着出液嘴流入下方放置的杯子，松开拨杆后阀芯在弹簧作用下自动复位，立刻截断液流，不会出现滴漏问题。从安装边界尺寸来看，整套装置的基座长宽控制在200mm*150mm范围内，整体高度不超过180mm，放置在普通家用餐桌、茶几或者办公桌面上不会占用过多空间，出液嘴的下沿距离基座上表面的高度预留了120mm的空间，能够适配市面上绝大多数高度的日常饮用玻璃杯、塑料杯，不需要额外垫高杯体就可以顺利接取液体。在实际使用场景中，这套装置除了居家日常使用外，也适合放在小型办公区茶水间、户外露营的便携餐台区域使用，不需要额外供电，纯机械结构的可靠性很高，没有复杂的电子元件，后期维护只需要定期清洗阀芯与出液通道即可，不存在易损件的频繁更换问题。设计过程中针对不同瓶型的适配性做了多轮验证，最初的版本仅适配单一规格的瓶口，后续通过更换不同规格的螺纹连接环，就可以兼容不同口径的塑料瓶装饮品，包括常见的茶饮瓶、果汁瓶、大容量装的饮用水瓶都可以稳定固定。出液嘴的角度做了15度的下倾设计，液体流出时会顺着嘴壁自然流下，不会因为流速过快出现飞溅，阀芯的开启行程做了限位设计，按压到底时的最大出液流量控制在每秒15ml左右，既不会因为流量过小导致接取等待时间过长，也不会因为流量过大导致液体从杯中溢出。基座的底部四个角位置都粘贴了防滑硅胶垫，放置在光滑的玻璃、石材桌面上时能够提供足够的摩擦力，即使按压拨杆时施加一定的侧向力，装置也不会出现移位。考虑到3D打印制作的工艺特性，整套结构的壁厚都控制在2mm以上，所有的转角位置都做了R2以上的圆角处理，避免打印过程中出现应力集中导致的部件开裂，同时也没有设计复杂的悬空结构，打印时不需要添加过多支撑，后期处理的工作量很小，普通的FDM3D打印机就可以完成整套部件的制作，打印完成后只需要简单去除支撑毛刺，将阀芯、弹簧等标准件装配到位即可投入使用。针对长期使用的密封问题，阀芯与连接座的配合位置设计了密封槽，可以适配标准的O型密封圈，避免液体从配合间隙渗漏，弹簧的选型采用常规的304不锈钢压缩弹簧，弹力经过匹配验证，既能够保证关闭状态下的密封压力足够，不会出现漏液，也不会因为按压力度过大导致操作费力，老人和小孩都可以轻松按压操作。
