棘轮式省力手动开瓶工具结构设计

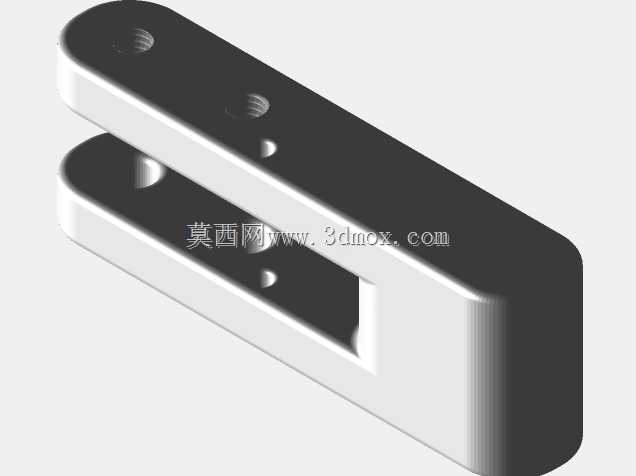

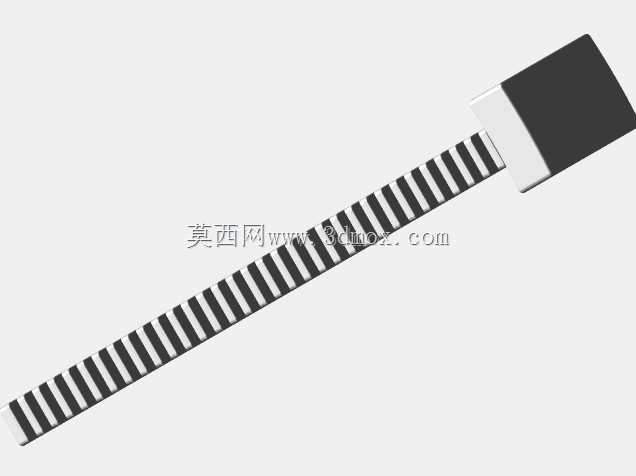

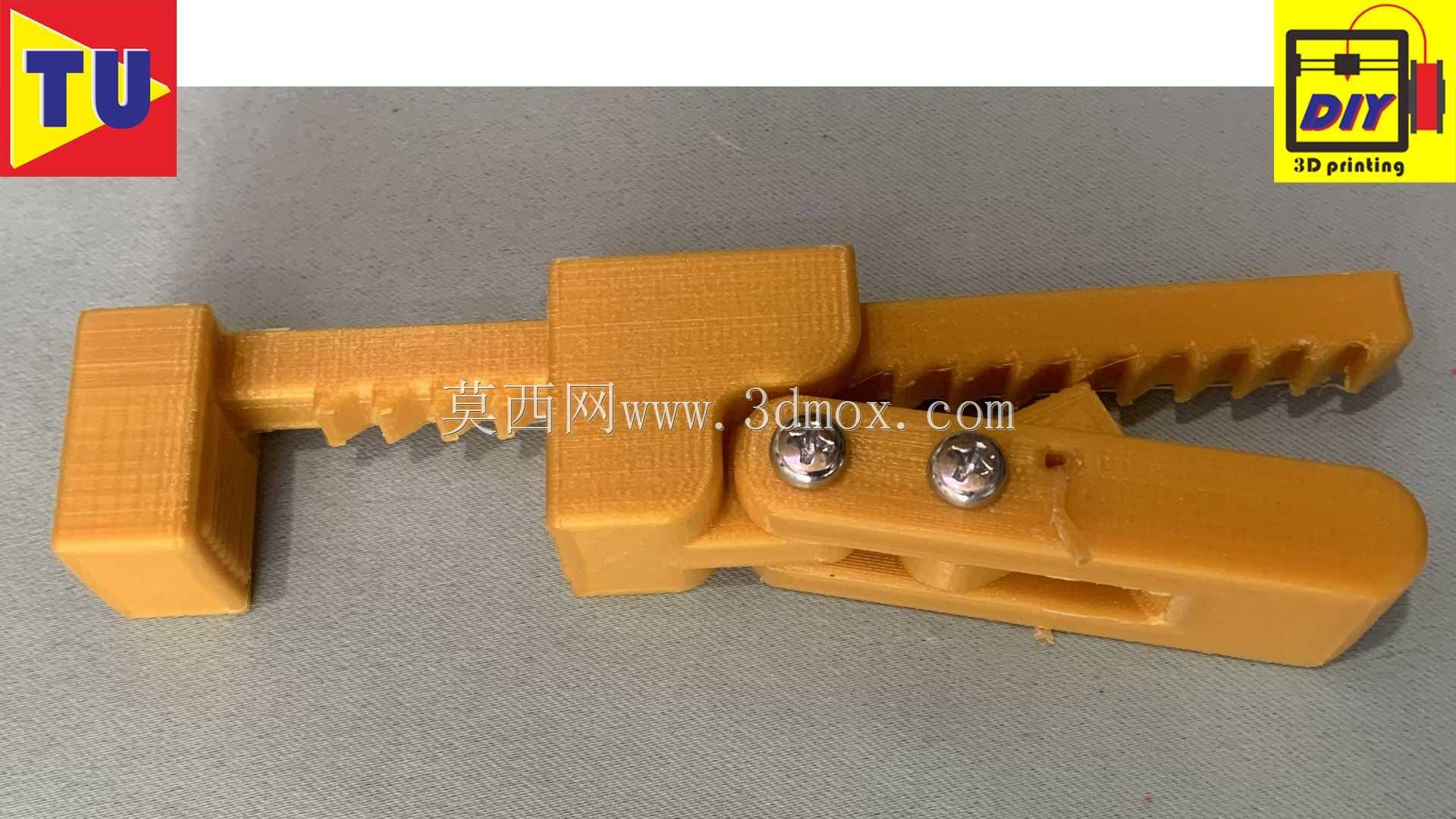

日常餐饮、家庭收纳、户外露营场景中，瓶装饮品、密封罐头的瓶盖开启一直是高频操作需求，传统简易开瓶器多依靠单点撬起结构，施力时需要手腕提供较大扭矩，遇到密封较紧的瓶盖时容易打滑，甚至划伤手部，针对这类痛点设计的这款棘轮式开瓶工具，从施力逻辑、夹持稳定性两个核心维度做了结构优化。整体结构采用分体式铰接设计，主体分为固定夹持臂、活动棘齿条、铰接转轴三个核心部分，固定夹持臂的前端设置与瓶盖侧缘匹配的卡位凸台，使用时卡位凸台抵住瓶盖下沿的滚花位置，活动棘齿条沿主体的导向槽滑动，齿条的齿形与固定臂上的弹性卡爪配合，形成单向棘轮锁止结构，当按压活动臂尾部时，棘齿条向前推进，带动夹持端逐步收紧，持续对瓶盖施加周向扭转力，不需要反复调整夹持位置，单次按压即可完成瓶盖的旋松动作，相比传统开瓶器能减少60%以上的手腕施力幅度。设计过程中优先考虑了3D打印成型的工艺特性，所有结构的壁厚统一设置为2.5mm，避免打印过程中出现翘曲变形，铰接位置预留0.2mm的装配间隙，不需要额外的轴承配件，直接采用标准M3螺丝作为铰接转轴，装配后转动阻尼适中，不会出现松旷卡滞的问题。夹持端的开口尺寸覆盖25mm到40mm的常见瓶盖直径，既可以适配普通玻璃瓶装汽水、啤酒的金属皇冠盖，也能夹持密封罐头的旋盖，棘齿条的行程设置为35mm，最大夹持开度下不会出现齿条脱槽的问题，导向槽的两侧设置限位凸筋，约束棘齿条的滑动方向，避免侧向偏移导致的齿形打滑。工具整体的握持段做了圆弧过渡处理，边缘全部倒R1的圆角，没有尖锐棱角，握持时贴合手掌的受力位置，长时间使用也不会出现硌手的问题。从实际使用的测试情况来看，这款工具的施力点距离铰接转轴的力臂长度是夹持端力臂的3倍，利用杠杆原理放大施加在瓶盖上的扭矩，棘轮结构的单向锁止特性可以实现连续递进施力，不需要像普通扳手一样反复开合调整角度，遇到密封过紧的瓶盖时，只需要多次按压活动臂尾部，就能逐步累积扭矩将瓶盖旋松，不会因为瞬间施力过大导致瓶盖变形或者瓶身破裂。结构上没有设置多余的弹性零件，所有功能都依靠刚性结构的配合实现，日常使用不需要特殊维护，沾染污渍后可以直接用水冲洗，铰接位置的螺丝可以根据使用磨损情况随时调整松紧，长期使用后如果齿形出现磨损，只需要更换对应的棘齿条零件即可，不需要整体报废。设计时也考虑了不同使用场景的适配性，整体长度控制在120mm以内，宽度35mm，厚度20mm，可以轻松放入厨房抽屉、户外露营装备包甚至日常通勤的背包侧袋，不会占用过多收纳空间，夹持端的卡位凸台做了加宽处理，与瓶盖的接触长度达到8mm，施力时压强分布更均匀，不会因为局部应力集中刮坏瓶盖表面的涂层，也能减少打滑的概率。针对初期测试中出现的棘齿条回位不畅问题，在导向槽末端预留了1mm的旷量，同时将卡爪的齿形角度调整为15度，既保证锁止时的咬合强度，也能在松开时顺利脱齿，不会出现卡滞无法回位的情况。
