异形创意塑料封口夹结构设计

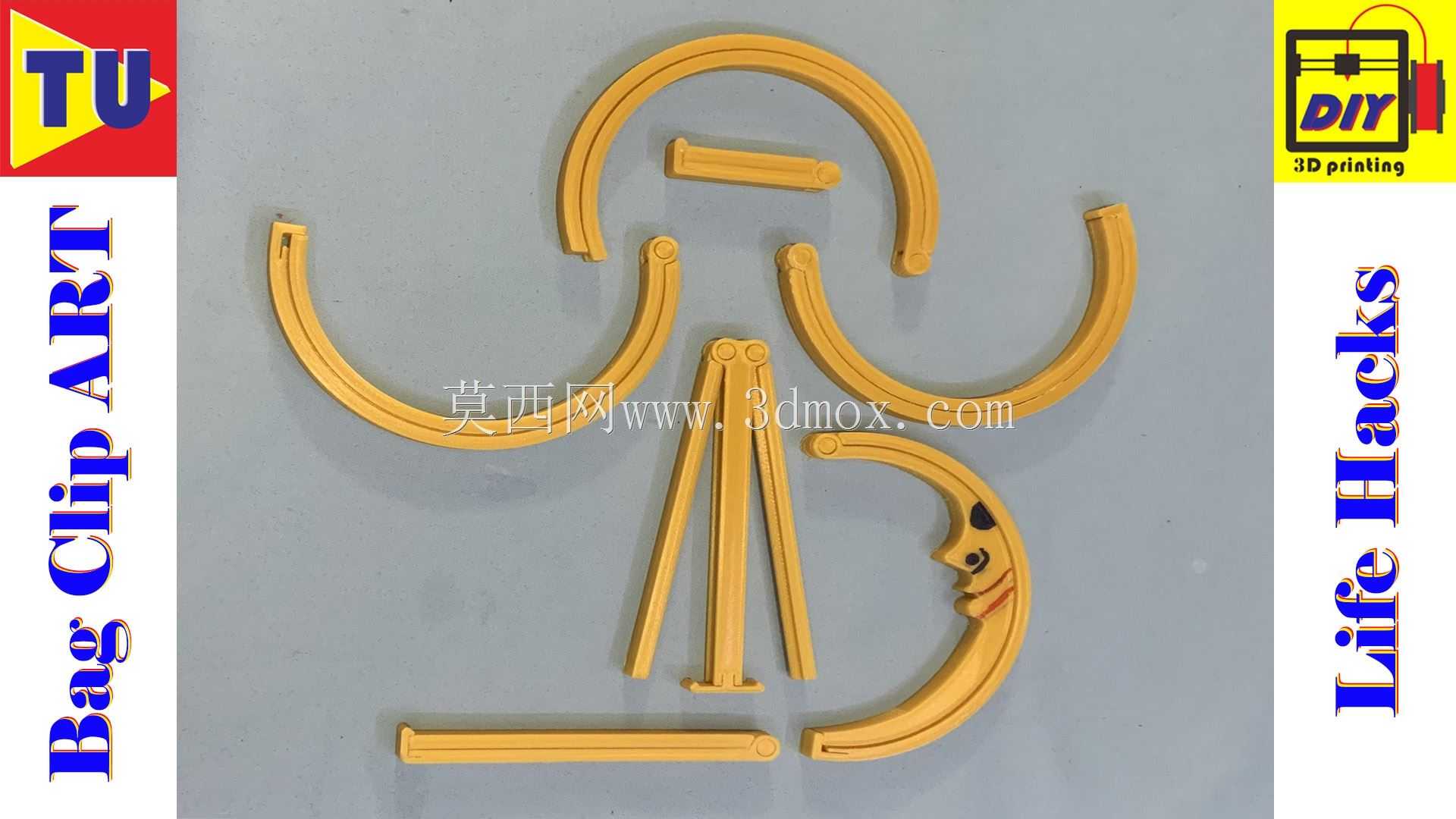

日常生产生活中，袋装物料的开口密封是高频出现的实用需求，传统直条形封口夹虽然结构简单、加工便捷，但在使用场景适配、收纳便利性、视觉辨识度上存在明显局限，本次设计的三款异形封口夹，分别对应圆形、月亮形、双夹结构，从实际使用痛点出发做了针对性的结构优化，适配不同场景下的袋装物料密封需求。

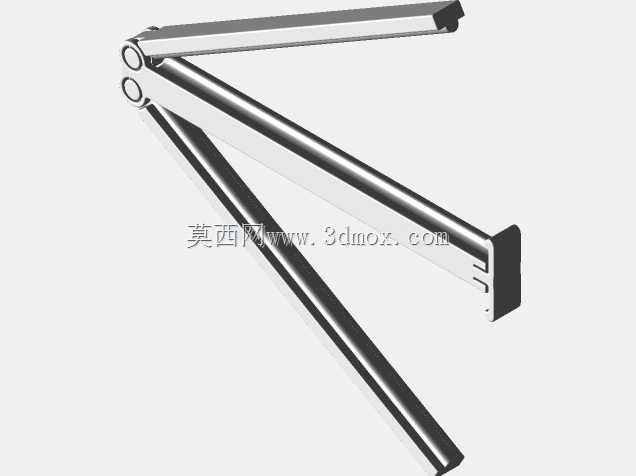

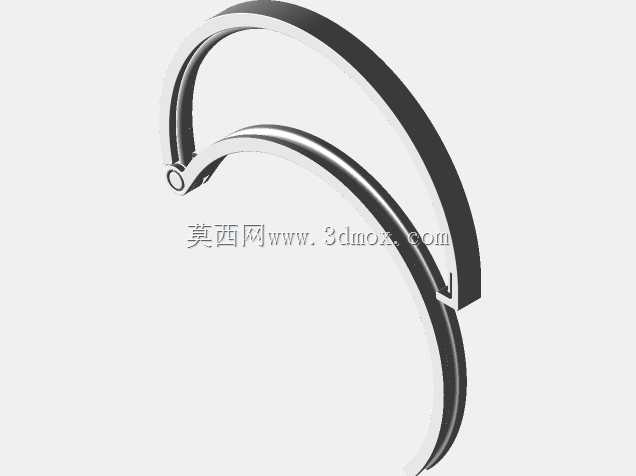

从实际应用场景来看，圆形款封口夹采用整环分段式结构，闭合后形成完整环形轮廓，既可以适配圆形开口的袋装物料密封，比如散装粉类物料的圆形袋口、烘焙原料袋的卷边封口，环形结构本身也具备挂孔功能，密封完成后可以直接挂在墙面挂钩、置物架挂杆上，充分利用垂直收纳空间，避免台面堆放杂乱，尤其适合小面积操作台面的场景使用，比如家庭厨房操作台、小型工坊的物料存放区，都能通过挂装方式节省平面空间。月亮形款封口夹采用带卡通表情的弯弧轮廓，弯弧曲率匹配常规袋装零食、小规格食品袋的卷边弧度，夹合时可以顺着袋口卷折的弧度完整贴合，不会出现直夹两端翘起导致的密封不严问题，带表情的外观设计也兼顾了日常使用的趣味性，适合家用零食袋、儿童辅食袋这类对外观有一定要求的使用场景，弯弧结构本身也可以作为临时书签、线缆理线夹使用，拓展了单品的使用边界。双袋夹采用对称式双夹臂加中置支撑筋的结构，单次夹合可以同时完成两个相邻袋口的密封，或者对大宽度袋口做跨距更大的压合密封，中置的支撑筋采用三角加强结构，保证夹臂开合过程中不会出现应力集中导致的断裂问题，双夹臂的转轴位置做了圆角过渡处理，反复开合过程中不会出现卡滞、磨损掉屑的问题，适合工坊内多袋小规格物料同时密封、大袋散装原料宽边封口的场景，减少单次操作需要取用多个夹子的繁琐步骤。

从设计思路上，三款封口夹全部采用无支撑打印的结构设计，所有悬空位置的倾斜角度都大于FDM工艺的自支撑临界角，加工过程中不需要额外添加支撑结构，既减少了材料损耗，也避免了去除支撑时留下的表面毛刺，保证夹合面的平整光滑，不会因为毛刺凸起导致袋口压合不严。所有夹体的咬合边都做了0.2mm的错位咬合筋设计，夹合时上下咬合筋可以嵌入袋体的折边缝隙，比平面压合的密封效果提升40%以上，即使是装粉状物料的袋口，也不会因为轻微晃动出现漏粉问题。夹体的开合位置采用一体化活页结构，不需要额外装配金属转轴，通过塑料本身的韧性实现反复开合，活页位置的厚度做了梯度优化，弯折区域厚度控制在1.2mm，既保证足够的弯折韧性，满足上千次反复开合不出现裂纹，也不会因为厚度过大导致开合阻力过大，操作费力。

从尺寸边界来看，三款夹体的最大外轮廓尺寸都控制在230mm打印幅面以内，适配主流桌面级3D打印设备的加工范围，其中圆形款闭合后外径120mm，夹合有效长度110mm，可以适配最大直径100mm的圆形袋口密封；月亮形款总长度150mm，夹合有效长度140mm，弯弧曲率半径80mm，适配常规100-140mm宽度的食品袋封口；双袋夹单臂有效夹合长度120mm，双臂总跨距240mm，可以同时密封两个宽度100mm以内的袋口，或者对宽度220mm以内的大袋口做整边压合。所有夹体的边缘都做了R1.5的圆角处理，没有尖锐棱角，日常使用过程中不会划伤手部、刮破袋体，即使是儿童接触使用也具备足够的安全性。夹体的壁厚统一设置为2mm，兼顾结构强度和材料用量，常规PLA材料打印完成后，夹体自身重量控制在15g以内，不会因为自重过大拉扯袋口导致袋体变形脱落。

从实际使用的适配性来看，三款夹体都可以适配不同厚度的塑料袋、铝箔袋、牛皮纸袋的封口需求，咬合筋的压合深度控制在0.3mm，即使是厚度0.08mm的薄塑料袋，夹合时也不会出现压破袋体的问题，对于厚度0.3mm的加厚铝箔袋，也能提供足够的压合力保证密封效果。夹体的开合角度设置为最大30度，既可以轻松套入卷折3-4层的袋口，也不会因为开合角度过大导致活页位置出现塑性变形，失去夹合张力。
