免焊接快插式电线连接固定卡扣结构

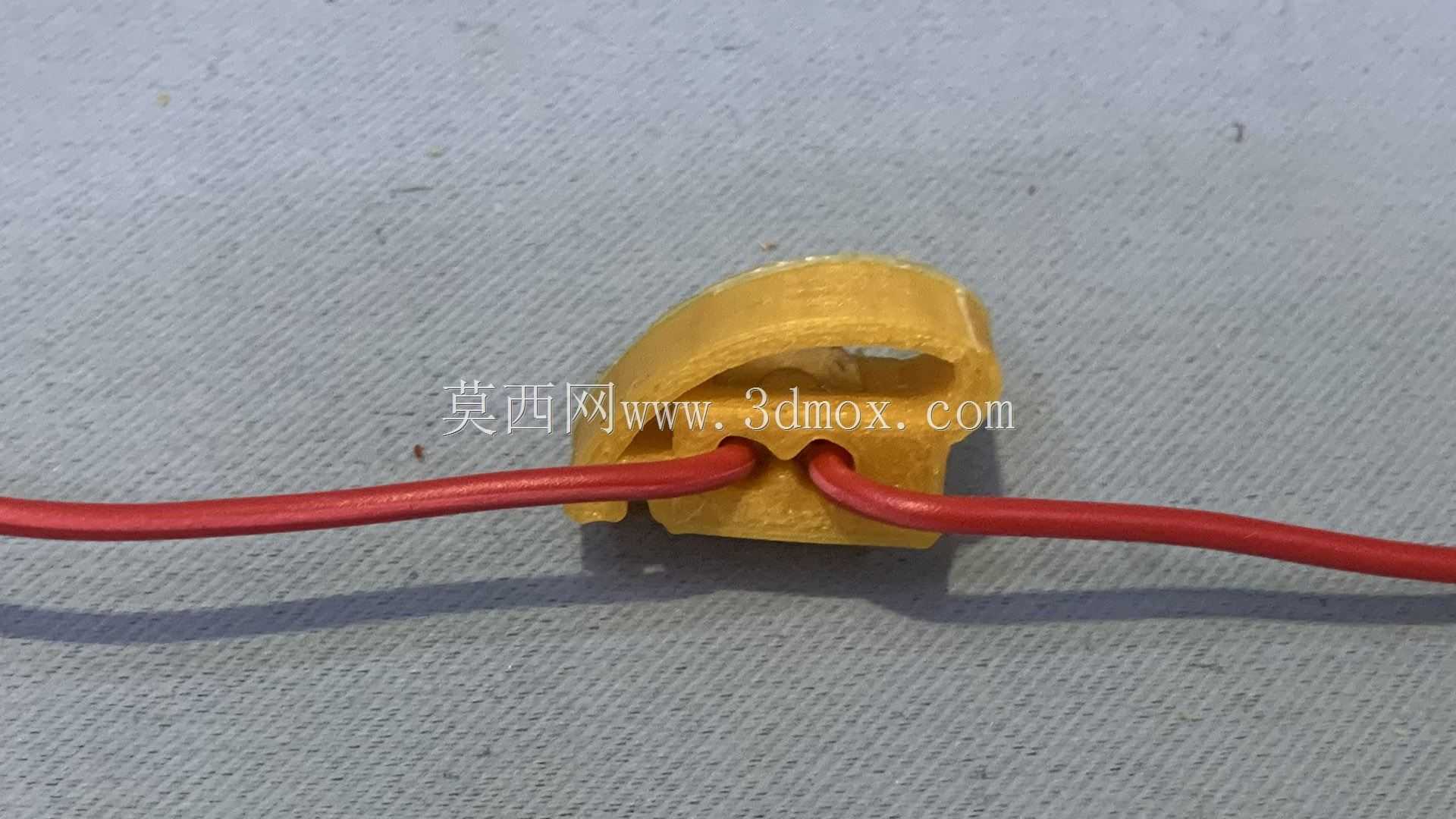

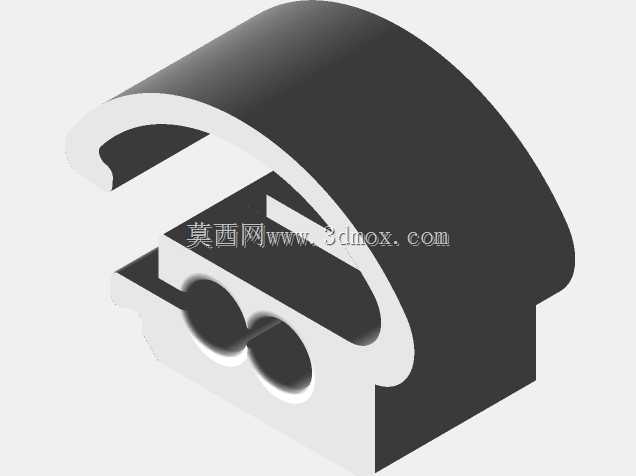

在低压电气布线、小型电子设备装配、3D打印自制装置接线、家居弱电改造这类场景里，经常会遇到两根同径导线需要快速接续的需求，传统的烫锡焊接、绝缘胶带缠绕、螺丝压接端子不仅操作需要额外工具，在狭小布线空间里操作难度大，后期维护拆线也十分不便，这类免焊接的卡扣式电线接头就是针对这类零散、小线径导线接续场景设计的结构。从实际使用逻辑来看，这个接头不需要额外的压接工具、焊接设备，只需要将两根待连接的导线端部剥去合适长度的绝缘层，分别对准接头的两个穿线孔推入，依靠接头自身的结构形变卡紧导线的铜芯与绝缘层，就能实现两根导线的导通与物理固定，操作门槛极低，哪怕是没有接线经验的操作人员，也能在几秒内完成单组导线的接续，大幅提升零散布线的作业效率。从结构设计思路上，这个接头采用了一体式的弧形卡扣主体，没有额外的组合零件，整体为对称式的双孔走线结构，两个穿线孔的轴线保持水平共线，适配直径在1.5-2.5平方毫米的单股或多股铜芯导线，穿线孔的入口做了圆弧倒角处理，避免穿线时割伤导线绝缘层；接头中部的卡合结构采用了过盈抱紧的设计思路，当导线推入到指定位置后，结构自身的弹性形变会产生持续的抱紧力，既可以卡住导线的铜芯保证导电接触的稳定性，也能夹住导线的绝缘层部分，提供足够的拉脱阻力，避免导线受外力拉扯时出现松脱断电的问题。整体外形采用了半圆弧的上盖设计，没有尖锐的外凸棱角，在布线时不会剐蹭周边的线缆或者设备内壁，整体的最大外轮廓宽度不超过15毫米，高度不超过10毫米，安装后占用的空间极小，哪怕是在狭小的接线盒、设备内部走线槽里也能轻松布置，不需要预留额外的操作空间。接头的底部做了平直的定位面，在需要固定走线的场景里，还可以通过胶水、扎带将接头固定在安装基板上，避免接头随线缆晃动出现接触不良的问题。不同于传统需要拧螺丝的接线端子，这个一体式卡扣没有活动的金属零件，整体可以采用绝缘的工程塑料一次性成型，自身就具备足够的绝缘性能，接续完成后不需要额外包裹绝缘胶带，接头的外壁绝缘厚度均匀，能够耐受常规低压场景的绝缘耐压要求，避免出现接线处短路、漏电的风险。在材料选择的适配性上，这个结构既可以采用PLA材质进行快速3D打印打样，验证不同线径的适配效果，也可以采用尼龙、PC等韧性更好的工程塑料进行批量注塑生产，尼龙材质的耐老化性能、抗弯折韧性更优，适合在户外、有一定振动的设备布线场景中长期使用，PLA材质则适合爱好者自制、临时接线场景的快速制作，不需要复杂的模具就能快速产出适配特殊线径的接头结构。在实际的安装边界上，这个接头不需要匹配特定的安装座，对安装环境没有特殊要求，不管是明线布线、设备内部飞线、临时线路接驳都能使用，穿线时只需要保证剥线长度控制在8-10毫米，让铜芯部分完全进入接头中部的接触区域，绝缘层部分进入孔位的抱紧段，就能保证连接的可靠性，接续完成后可以承受不小于15牛的轴向拉力，满足常规低压布线的拉脱力要求，不会因为日常的线缆拖拽出现松脱。和传统的接线方式相比，这种卡扣式接头的接续点没有裸露的铜芯，整体绝缘封闭性更好，在多根线缆密集排布的场景里，也不会出现相邻接线点误碰短路的问题，后期如果需要拆线维护，只需要用尖嘴工具按压接头的卡合部位，就能轻松拔出导线，不需要破坏导线本身，重复利用率更高，不会像烫锡接头那样拆除时需要剪断导线，造成导线长度的额外损耗。
