改进型铰接式袋口密封夹结构设计

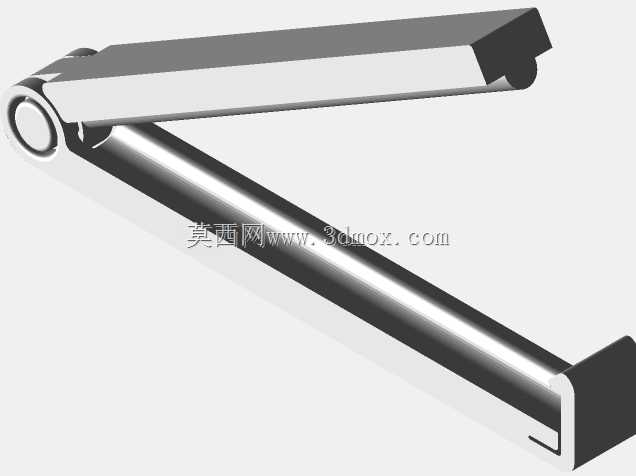

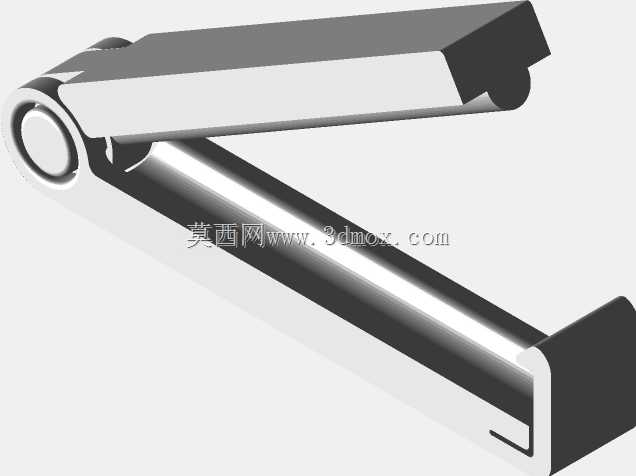

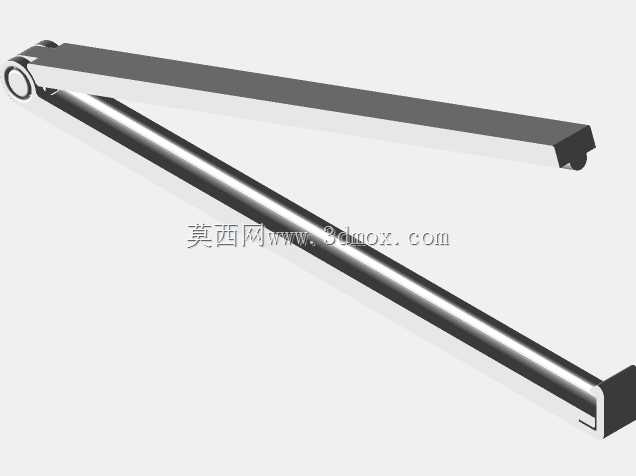

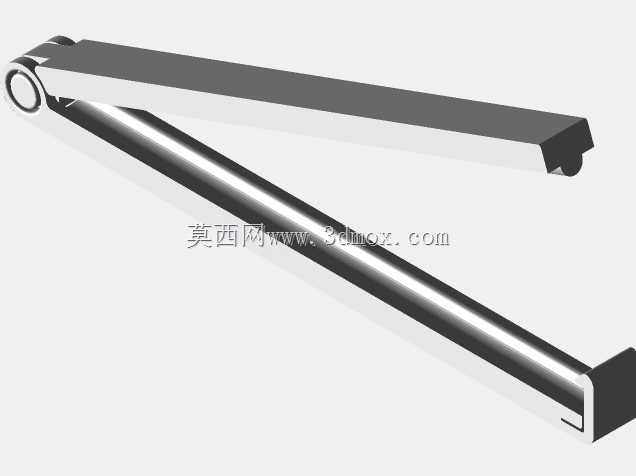

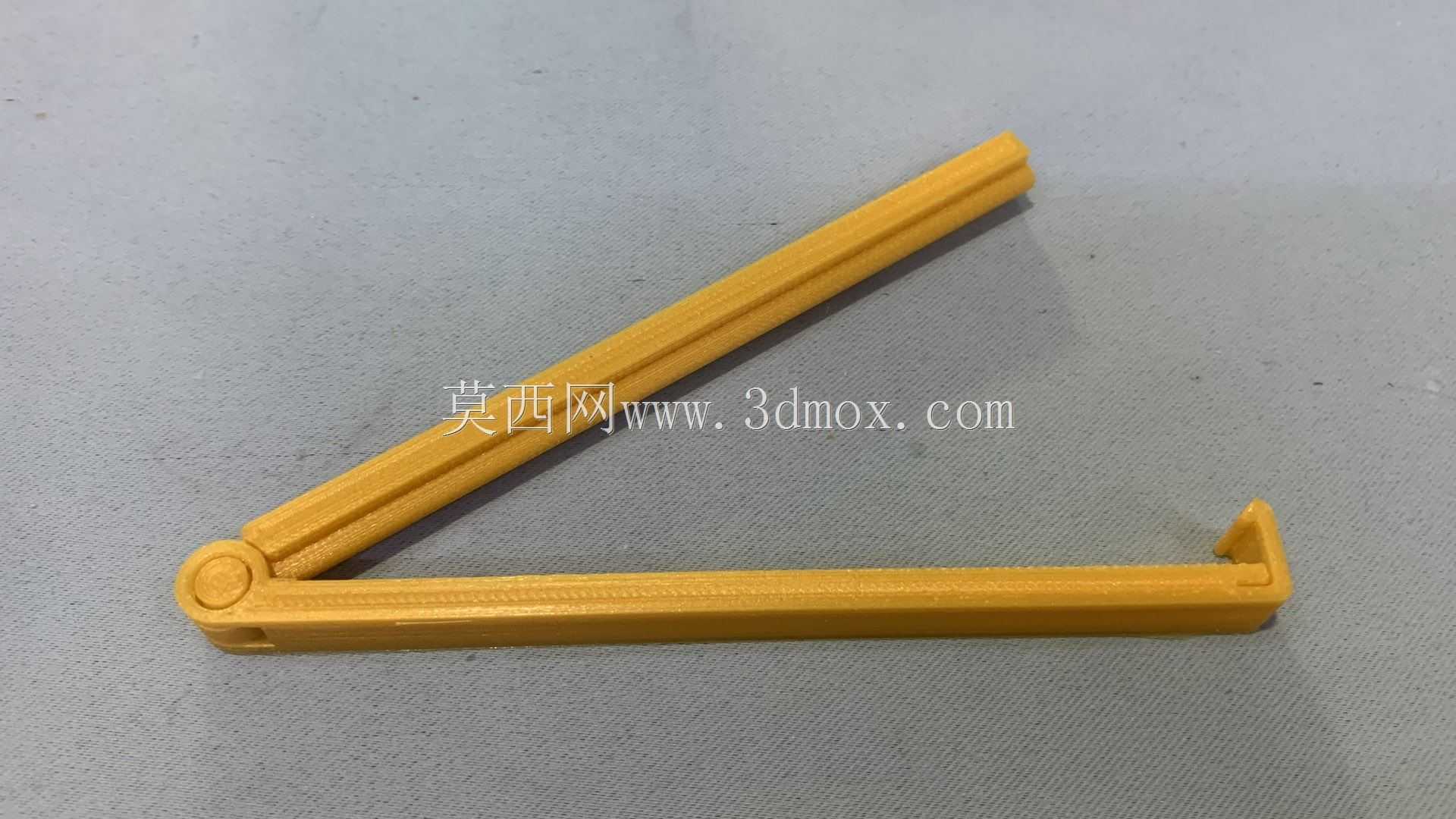

　　不会因为局部应力集中戳破袋膜，同时圆形过渡的接触面可以顺着袋体折叠后的自然弧度贴合，减少褶皱产生的泄漏通道，实际密封效果比传统三角截面结构有明显提升。结构上采用单轴铰接的一体式设计，两个夹臂通过端部的铰接轴连接，开合时不需要额外的销轴装配，一体注塑成型即可完成主体结构生产，铰接位置的阻尼经过匹配，开合角度可以在0到180度范围内任意停留，夹持时不需要额外的锁扣结构，依靠夹臂自身的形变回弹力即可提供足够的夹持力，操作时只需要将袋口折叠2到3层后，将夹臂张开到合适角度，顺着折叠后的袋口边缘压合即可，单手即可完成操作，比需要对位扣合的卡扣式封口夹操作效率高很多。尺寸上做了系列化的规格划分，分别设置了50毫米、80毫米、120毫米、日常生产与仓储环节中，散料分装后的袋口密封一直是容易被忽略的细节，不管是车间内分装的塑料粒子、加工余料，还是仓储环节的食品原料、化工粉剂，普通的橡皮筋捆扎、折叠压合方式很容易因为袋口形变、环境温湿度变化出现密封失效，导致物料受潮、散落甚至被污染，不少车间之前用的三角形截面封口夹，接触棱边过于尖锐，和柔性塑料袋的接触仅为线接触，夹持时受力集中在棱边位置，不仅容易戳破较薄的包装袋，密封路径上也容易出现褶皱缝隙，密封稳定性很难满足长期存放的需求。这款铰接式密封夹在结构上做了针对性调整，将原有夹持部位的三角形截面改为圆形过渡结构，夹持面和袋体的接触从原来的线接触变为带一定宽度的面接触，夹持力可以均匀分布在整个密封路径上，

　　160毫米四个长度规格，不同规格可以适配不同宽度的袋口使用：50毫米规格适合小包装的样品袋、调料袋封口，80毫米规格适配常规的零食袋、小规格原料分装袋，120毫米规格可以覆盖大多数工业原料分装袋、中型食品包装袋的密封需求，160毫米规格则适配大尺寸的仓储包装袋、大容量物料袋的封口场景，选型时只需要根据袋口折叠后的宽度选择对应长度的夹体即可，夹体的宽度和厚度经过统一设计，不管哪个长度规格，铰接部位的转动半径都控制在5毫米以内，夹臂的厚度为3毫米，不会因为尺寸过长出现夹臂形变、夹持力不足的问题，存放时多个同规格或者不同规格的夹体都可以堆叠放置，不会占用过多的仓储空间。夹臂的末端做了小尺寸的弯钩结构，这个结构一方面可以在开合时作为受力点，

　　方便手指施力将夹臂掰开，另一方面在夹持完成后，弯钩可以勾住袋体的边缘，避免夹体因为外力拉扯从袋口滑脱，尤其是在袋体悬挂存放、或者搬运过程中袋体产生晃动时，弯钩结构可以提供额外的固定力，防止密封夹脱落导致密封失效。夹持面的表面做了细微的防滑纹理处理，纹理深度控制在0.2毫米，既不会因为纹理过深在袋膜上压出穿孔，也可以增加夹面和袋膜之间的摩擦力，避免袋膜在夹体内侧滑动出现缝隙，实际使用时即使袋口位置有少量的粉尘或者水渍，防滑纹理也可以保证夹持位置不会移位。从应用场景来看，这款密封夹不仅可以用于家庭场景的食品袋封口，在工业生产场景中同样适用：车间内分装的小型五金配件、塑料加工用的色母粒、实验室的化学试剂分装袋、仓储环节的干货原料存储，

　　都可以用这款密封夹完成袋口密封，相比一次性的封口扎带，这款结构可以重复使用上千次不会出现结构损坏，铰接部位的磨损量极小，长期使用也不会出现夹臂松动、夹持力下降的问题。设计过程中针对铰接位置的疲劳强度做了验证，采用常规的PP或者PE塑料注塑成型时，铰接部位的弯折寿命可以满足日常反复开合的使用需求，不需要额外添加金属销轴等配件，整体结构的零件数量仅为1件，生产时只需要一套注塑模具即可批量生产，生产效率高，单件成本也可以控制在很低的水平。和传统的封口夹相比，这款结构没有多余的附属零件，不会出现弹簧锈蚀、卡扣断裂等常见失效问题，整体结构简洁，清理也很方便，表面沾附的粉尘、污渍只需要用湿布擦拭即可清理干净，适合在多粉尘、有一定湿度的生产车间环境中使用。选型使用时需要注意，夹持的袋口折叠层数建议控制在2到4层，折叠层数过多会导致夹臂张开角度过大，长期使用会加速铰接部位的蠕变，降低夹持回弹力；如果是厚度超过0.2毫米的加厚编织袋，建议选择更长规格的夹体，保证夹持面可以完全覆盖袋口的折叠位置，避免局部位置没有被压紧出现泄漏。
