工业手推车定向脚轮结构设计方案

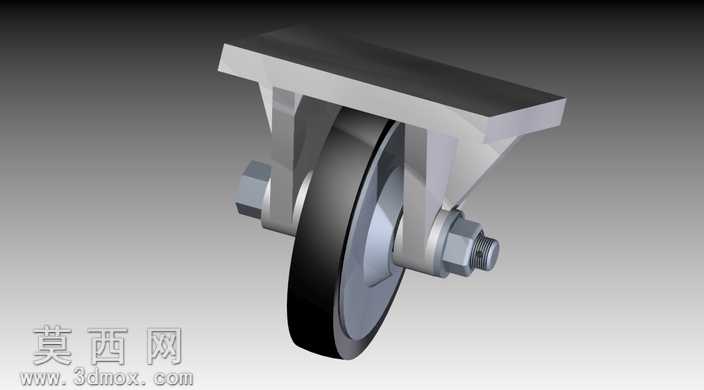

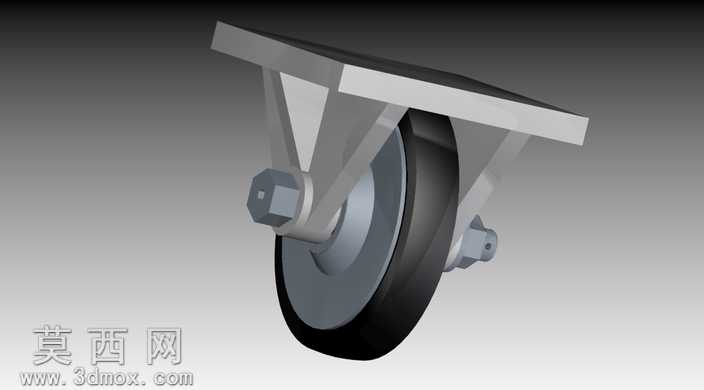

本作品为工业手推车配套的定向承重脚轮三维设计方案，采用Solid Edge完成全参数化建模与装配验证，整体结构围绕重载工况下的稳定行走需求展开设计。建模阶段遵循自顶向下的设计逻辑，首先完成顶部安装基板的基准定位，该基板为带安装孔位的平板结构，用于与手推车车架底部实现刚性连接，建模时严格控制安装孔的中心距与平面度公差，确保装配适配性。轮架部分采用双侧支撑的一体式折弯结构设计，建模过程中对支架的折弯圆角、受力截面做了参数化定义，通过加厚侧壁、增设三角加强筋的结构优化，提升支架在偏载、冲击工况下的抗变形能力，避免长期承重出现支架开裂、形变问题。轮体部分采用复合结构设计，外层为高弹性耐磨橡胶材质，内层为硬质金属轮毂，建模时分别对橡胶层的圆弧胎面、轮毂的轴承安装位、轴孔配合面做了精细化处理，橡胶胎面设置了微弧倒角，避免行走时卡滞杂物，轮毂中心预留了标准轴承的安装槽位，保证轮体转动的同轴度。轮轴组件采用螺栓加防松螺母的锁紧结构，建模时还原了螺纹段、光轴段的尺寸差异，配套的平垫圈、防松垫圈均按照标准件参数建模，确保轴系连接的可靠性，防止长期行走出现螺母松动、轮体脱落的问题。渲染阶段针对不同部件赋予了对应材质：安装基板与金属轮架采用哑光喷塑金属材质，还原工业五金件的表面质感；金属轮毂赋予亮面镀锌钢材材质，体现金属加工的光洁度；外层橡胶轮赋予哑光黑色橡胶材质，添加细微的颗粒质感模拟真实橡胶的表面纹理；螺栓螺母等标准件赋予不锈钢金属材质，区分不同部件的材质差异。场景布光采用三点布光法，主光从侧上方打亮轮体的主体结构，辅光补全支架暗部的细节，轮廓光勾勒轮体与支架的边缘轮廓，最终渲染图清晰展现了脚轮的装配关系与结构细节。设计过程中重点验证了轮体与支架的转动间隙，确保轮体转动时不会与支架发生摩擦干涉，同时校核了安装基板的承重受力分布，优化加强筋的布置位置，在控制整体重量的前提下最大化提升结构强度，该脚轮可适配各类平板手推车、仓储周转车、设备移动架的底部行走需求，满足常规工业场景下的短距离重载移动使用要求。
