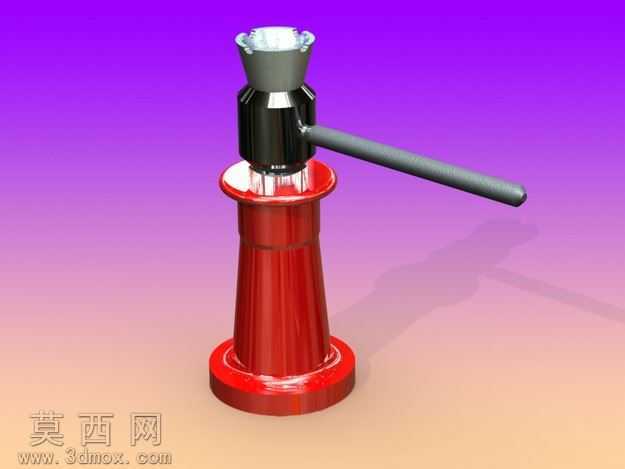

手动螺旋起重千斤顶三维结构设计

本作品为手动螺旋千斤顶的三维参数化模型，建模过程中严格遵循机械设计规范，先从核心的螺旋传动副入手，依次完成梯形丝杠、升降螺母、承重顶帽、锥形支撑筒体、底座、手动摇杆等核心零部件的独立建模，再按照实际装配约束完成整体装配，还原了螺旋千斤顶的真实机械结构。建模阶段对各部件的配合公差做了合理预留，丝杠与螺母的螺旋副完全匹配传动逻辑，摇杆与顶帽上部的传动套配合间隙符合手动操作的实际工况，底座的支撑面做了加宽加厚的结构处理，保证承重时的结构稳定性，顶帽顶部的卡槽结构还原了真实产品适配不同承重接触面的设计细节。材质渲染上，整体采用工业常用的铸钢哑光金属材质，对丝杠传动部位做了轻微的金属光泽强化处理，底座部分做了细微的铸造质感纹理表现，摇杆表面做了冷拉钢的细腻质感呈现，整体渲染效果贴近工业实物的视觉观感，没有过度夸张的特效处理。结构设计上采用经典的螺旋顶升原理，通过摇动摇杆带动螺母旋转，将旋转运动转化为丝杠的直线升降运动，实现重物的顶升支撑，筒体部分采用上窄下宽的锥形结构，既减轻了整体自重，又保证了承重时的结构刚度，避免顶升过程中出现筒体变形，顶帽与丝杠顶端采用活动连接结构，可适配一定角度的倾斜承重面，提升使用场景的适配性。设计过程中充分考虑了手动起重工具的使用特性，摇杆长度经过合理测算，保证手动操作时的力矩符合人体工程学要求，避免操作时费力，各零部件的壁厚、圆角过渡都做了优化处理，避免应力集中问题，整体模型结构完整，可直接用于机械原理演示、结构参考以及相关课程设计的参考素材，各部件可单独拆分编辑，方便后续做结构优化或者工程图导出使用。
