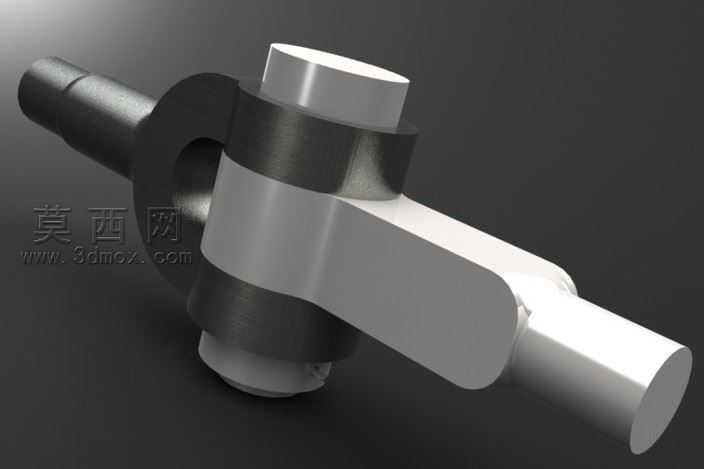

Knuckal铰接式万向传动接头结构

本作品为Knuckal铰接式万向传动接头的三维建模设计成果，建模过程依托三维参数化设计逻辑完成，首先针对铰接接头的核心传动需求拆解结构：整体分为三段式轴体、中部铰接回转座、侧向摆臂三个核心功能模块，建模时先绘制各轴段的回转截面草图，通过凸台拉伸、回转命令生成基础轴体，针对轴体与铰接座的配合面，严格按照间隙配合公差要求做尺寸约束，保证后续虚拟装配时铰接副可实现灵活转动。中部铰接回转座采用分层建模思路，先构建环形基体，再通过切除命令加工出与轴体配合的铰接孔，孔壁添加了模拟耐磨衬套的薄壁结构特征，还原真实零件的装配层次。侧向摆臂部分采用放样命令生成变截面的臂体结构，臂体与回转座的衔接处做了圆角过渡处理，避免应力集中的结构缺陷，同时还原实际加工中的工艺倒角特征。材质与渲染阶段，针对不同功能部件匹配对应材质：轴类承载部分赋予哑光金属钢材质，调整粗糙度参数模拟调质处理后的金属表面质感，铰接座的环形配合面赋予深灰色硬质合金材质，通过调整反射率参数区分不同部件的材质差异，摆臂部分采用亮面抛光钢材质，与深色铰接座形成视觉层次，渲染时采用三点布光方案，主光源从侧上方打亮零件主体轮廓，辅光源补全暗部细节，背光源勾勒零件边缘轮廓，最终呈现出清晰展示结构层次的渲染效果。设计思路上，该铰接接头核心实现两相交轴之间的动力传递，可在轴间夹角动态变化的工况下持续传递扭矩，建模过程中特意保留了铰接副的转动自由度约束，可通过三维软件的运动仿真模块验证不同摆角下的传动干涉情况，所有配合面均添加了符合机械设计标准的公差标注参考，结构上完全遵循铰接万向接头的传动原理，各部件的尺寸比例参考通用机械传动接头的参数设定，既保证结构的合理性，也清晰展现了铰接传动的核心工作逻辑，可作为机械传动结构教学、铰接部件设计参考的数字化模型使用。
