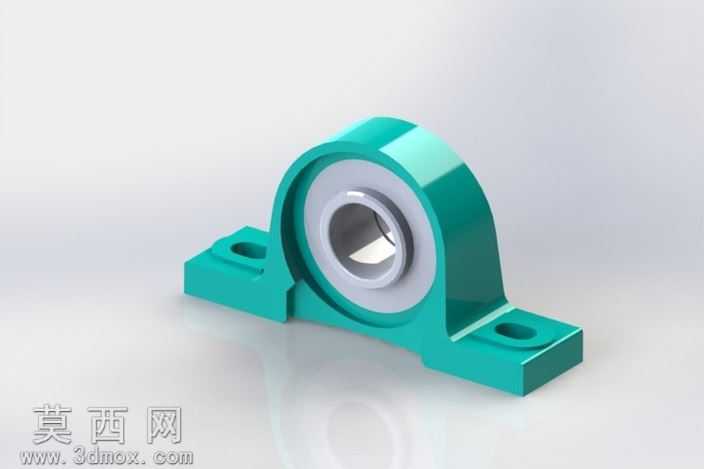

立式带座外球面轴承三维结构设计

本作品为立式带座外球面轴承的三维建模设计成果，建模过程依托参数化三维设计逻辑完成，首先对轴承座的整体功能需求进行拆解，明确其作为轴系传动支撑部件的核心作用，需要兼顾安装便捷性、支撑稳定性与轴承的转动适配性。建模阶段先绘制底座的二维轮廓草图，精准定位两个安装孔的中心距、底座的长宽厚尺寸，通过拉伸特征生成底座实体，再对安装孔进行沉头结构设计，匹配紧固件的安装需求，避免螺栓头突出影响安装平面度。随后构建轴承承托的立式支座结构，通过拉伸、拔模特征生成支座的弧形承托壁，对承托壁与底座的衔接位置做圆角过渡处理，消除应力集中隐患，提升结构的力学性能。轴承部分采用分层建模逻辑，先构建外圈的外球面结构，匹配支座内孔的弧形接触面，保证轴承可在一定范围内自适应调整角度，补偿安装过程中的轴系对中误差；再构建内圈的通孔结构，预留轴件安装的配合公差，内圈外侧设计密封槽结构，为后续密封圈的装配预留位置；滚动体部分采用圆周阵列特征完成，保持滚动体的均匀排布，还原轴承的滚动支撑结构，同时对保持架的简化结构进行建模，还原轴承的完整装配关系。材质与渲染阶段，为轴承座主体赋予青绿色铸钢材质，添加细微的铸造纹理质感，还原铸铁件的表面哑光金属特性；轴承的内外圈赋予高铬轴承钢材质，调整金属粗糙度参数，呈现精加工后的金属光泽；滚动体赋予亮面镀铬材质，突出滚动部件的高光质感。渲染时采用柔光侧打光方案，突出轴承座的结构轮廓与曲面过渡效果，在底座下方添加柔和的投影，增强模型的立体感与真实感。设计过程中充分考虑部件的实际装配逻辑，所有配合面均预留合理的装配间隙，安装孔的位置、轴承内孔的尺寸均参照通用五金配件的行业标准设定，保证模型可直接用于装配模拟、工程出图等场景，整体结构简洁实用，还原了立式带座轴承的真实形态与功能特征，可用于机械设计教学、产品选型展示、装配仿真演示等多种用途。
