立式带座轴承支撑座机械构件设计

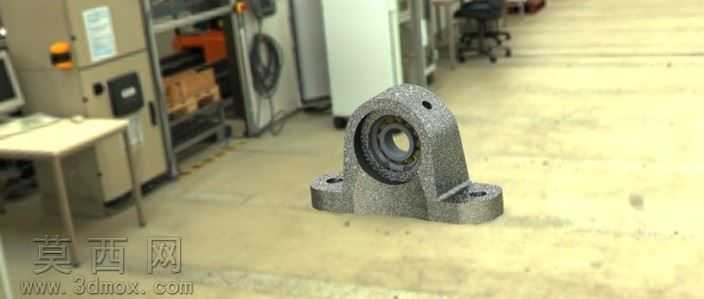

本作品为立式带座轴承支撑构件，建模过程以SolidWorks为核心工具，首先从结构功能需求出发，先完成整体轮廓的草图绘制，确定底座安装孔位、轴承容纳腔、支撑立臂的核心尺寸比例，确保构件能够适配对应规格的滚动轴承，同时满足安装固定的同轴度与位置精度要求。建模阶段采用参数化设计思路，对底座的两个沉头安装孔、轴承腔的内孔台阶、立臂顶部的定位小孔分别进行特征建模，通过拉伸、切除、圆角等基础特征逐步搭建实体结构，对轴承腔内壁与轴承外圈配合的面做了公差适配的尺寸预留，保证后续装配时轴承能够顺利压入且无松动间隙。材质渲染阶段选用了铸铁类粗糙金属材质，还原了铸造毛坯件的表面颗粒质感，对底座底面、轴承腔内壁、安装孔端面等机加工面做了材质区分，呈现出加工面与非加工面的质感差异，渲染时采用车间实景环境光，模拟真实工业场景下的光影效果，让构件的金属质感与结构轮廓更具真实感。结构设计上，该支撑座采用立式法兰底座结构，两个对称分布的安装孔可通过螺栓将构件固定在设备安装基面，立臂与底座采用圆弧过渡连接，有效降低应力集中风险，提升构件的承载抗形变能力，轴承容纳腔为贯通式台阶孔，可对轴承外圈实现轴向定位，顶部的小孔可用于安装定位销或者润滑注油嘴，兼顾装配定位与日常维护的使用需求。设计过程中重点考量了构件的受力特性，对支撑立臂的厚度、底座与立臂的过渡圆角做了优化，在保证整体结构强度满足径向、轴向承载要求的前提下，尽可能精简冗余材料，控制构件整体重量，同时所有棱边均做了倒角或圆角处理，避免锐边造成装配划伤，也符合机械加工的工艺要求，确保该模型既可以用于虚拟装配验证，也能够为实际加工生产提供准确的尺寸参考。
