UCFL206菱形带座外球面轴承枕块

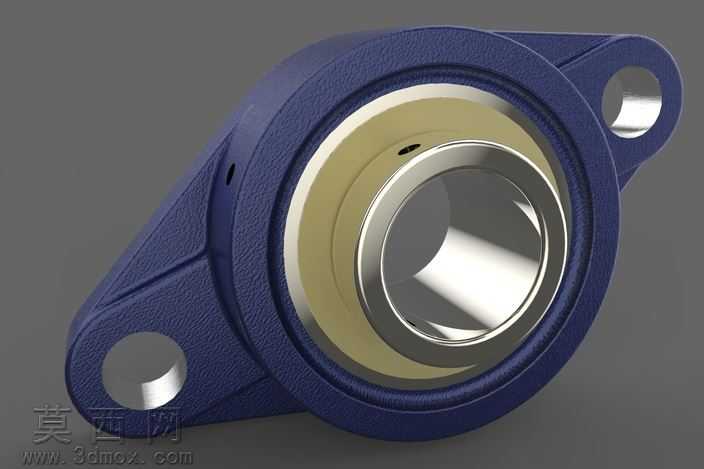

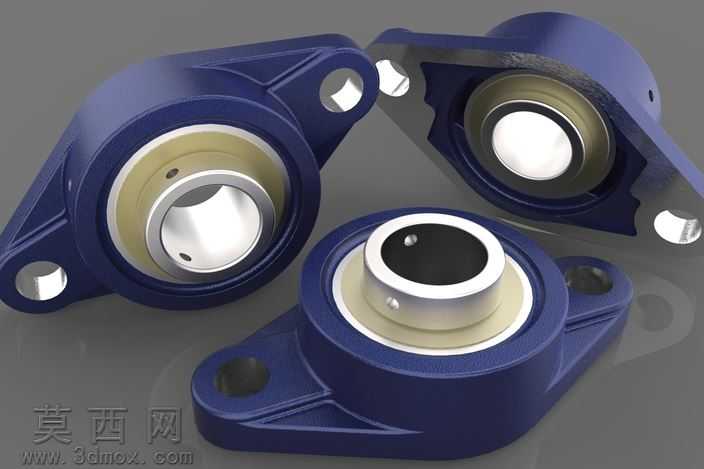

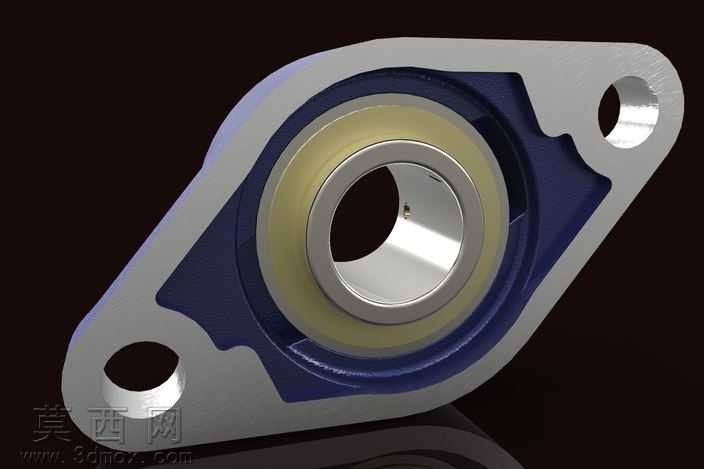

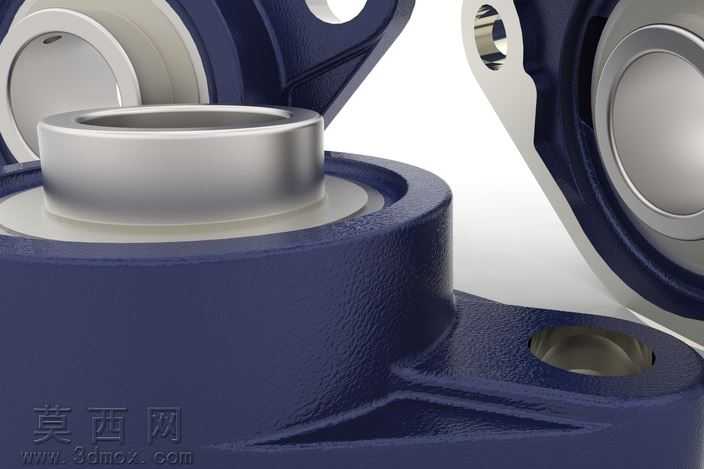

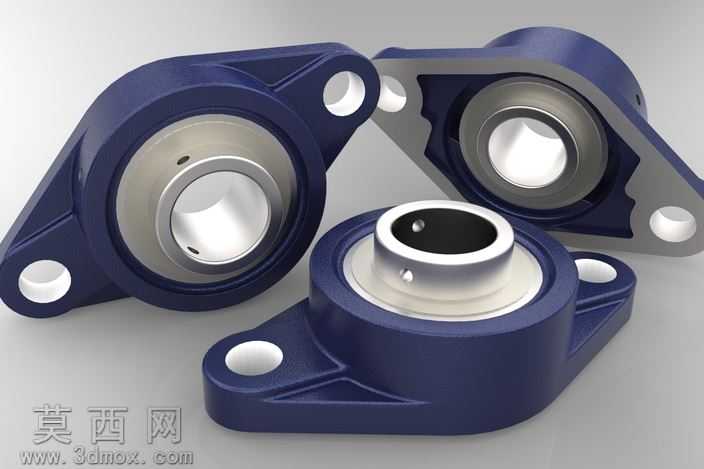

本作品为UCFL206型菱形带座外球面轴承枕块的三维建模作品，建模过程严格遵循机械设计标准参数，完整还原了该类轴承座的全部结构细节。建模阶段首先依据公称尺寸搭建基准坐标系，先完成轴承内圈、外圈、滚动体的核心轴承部分建模，内圈内径严格匹配30毫米公称轴径，内圈一侧延伸出的锁紧套结构完整还原，对应M14 1/2规格锁紧螺钉的安装位、注油嘴的A-1/4-28UNF螺纹接口都做了精确的特征刻画，保证装配尺寸完全符合行业标准。之后完成菱形铸造座体的建模，座体采用菱形法兰结构，两个安装沉孔的位置、孔径、沉台深度都按照实际安装参数设置，座体与轴承外圈配合的包容腔做了过盈配合的公差预留，同时还原了铸造件的圆角过渡、壁厚均匀的结构特征，避免出现建模壁厚不均的问题。材质与渲染阶段，针对部件不同材质做了区分设置：轴承的内外圈、滚动体采用高碳铬轴承钢材质，调整金属材质参数还原轴承钢高抛光、冷银色调的金属质感，表面设置细微的磨削纹理，体现机加工后的表面特征；菱形座体采用铸钢材质，表面做深蓝色喷塑处理，调整材质的粗糙度、反光度参数，还原喷塑层细腻的哑光质感，同时在安装孔、配合面位置做轻微的磨损质感处理，让模型更贴近真实工业零件的使用状态；锁紧螺钉、注油嘴采用发黑处理的钢材材质，还原其深灰哑光的金属表面特征。结构设计上完整还原了该型号枕块的功能结构：轴承部分采用固定螺钉锁定的锁紧方式，可实现与传动轴的周向固定，座体的菱形法兰结构可直接通过螺栓安装在设备安装面，自带的注油嘴可实现运行过程中的润滑脂加注，保证轴承长期运行的润滑需求，模型各部件之间保留了真实的装配间隙，可直接用于装配模拟、运动仿真场景。建模过程中对细节做了精细化处理，比如座体表面的铸造标识位、轴承端面的型号刻印区域、安装孔的倒角特征都做了还原，渲染阶段采用工业产品常用的三点布光方案，主光从侧上方打亮主体轮廓，辅光补全暗部细节，轮廓光勾勒部件边缘，搭配浅灰色渐变背景突出零件本身的结构质感，最终呈现的模型既满足尺寸精度要求，也具备真实的工业零件视觉效果，可用于机械设计教学、设备装配演示、产品选型展示等多个场景。
