赛车正时系统可调式cambelt滑轮结构设计

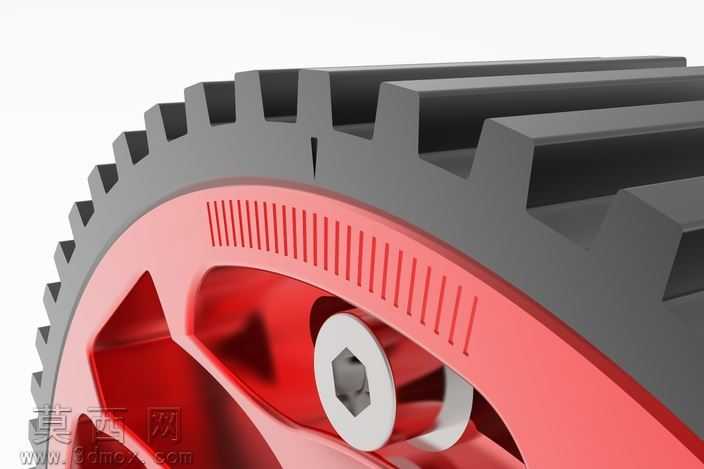

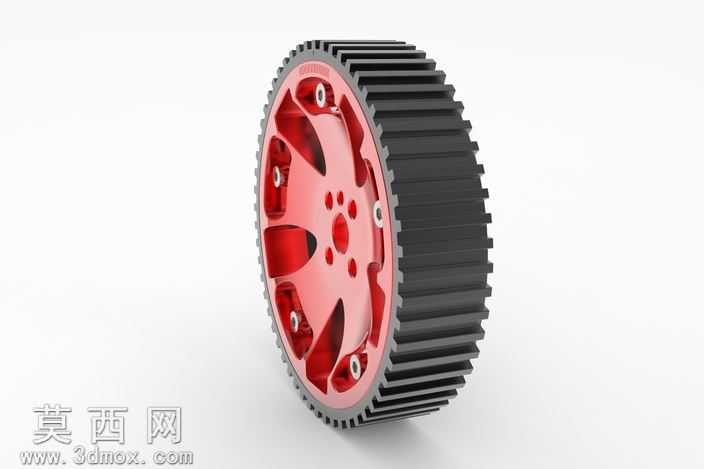

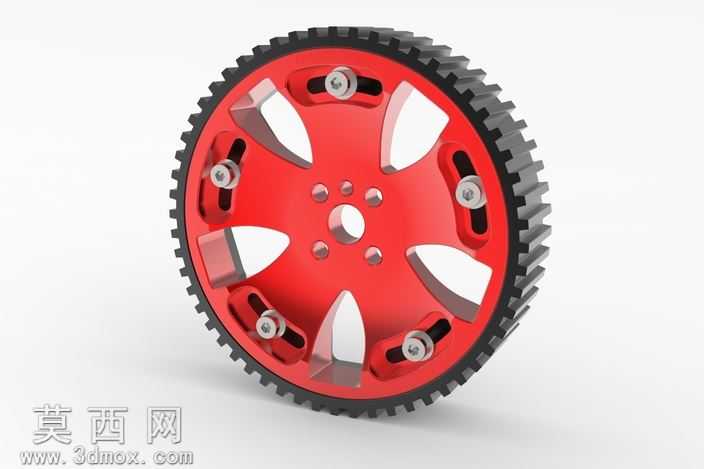

本作品为适配凸轮轴发动机正时传动需求设计的可调式cambelt滑轮，整体采用三维参数化建模完成全结构搭建，建模过程中严格遵循机械传动公差规范，对轮齿啮合面、调节槽位、安装孔位的尺寸精度做了逐级约束，确保各部件装配无干涉。模型主体分为外圈带齿同步带轮、红色辐板式轮毂、调节锁紧组件三个核心部分，外圈同步带轮采用齿形精准的周向排布设计，齿廓曲线匹配同步带啮合要求，可保证传动过程中无滑齿、传动比稳定；轮毂部分采用六辐式镂空轻量化设计，在保证结构强度的前提下大幅降低零件自重，辐板上开设的六组弧形调节滑槽为正时调节功能的核心结构，每组滑槽内配套锁紧螺栓与限位垫片，可实现滑轮周向±13度的角度微调，满足发动机正时相位的精准调校需求。材质设定上，外圈带轮采用耐磨橡胶复合钢材材质，模拟真实同步带轮的摩擦属性与结构强度，轮毂部分采用高强度阳极氧化铝合金材质，赋予其醒目的红色金属外观，锁紧螺栓、垫片等紧固件采用不锈钢材质，还原金属零件的光泽与质感。渲染环节采用Keyshot完成材质贴图与光影调试，通过添加环境HDRI贴图模拟工业摄影棚光照效果，调整金属材质的粗糙度、反射率参数，让铝合金轮毂的金属磨砂质感、不锈钢紧固件的高光反射、橡胶外圈的哑光耐磨质感都得到真实呈现，同时添加柔和的阴影效果突出零件的立体层次。设计思路围绕发动机正时调节的实际使用场景展开，摒弃传统固定相位滑轮无法微调的缺陷，通过弧形滑槽的行程设计实现精准的相位调节，锁紧组件的排布保证调节完成后结构锁止可靠，不会在高速传动中出现相位偏移，镂空辐板的设计既兼顾轻量化需求，也方便维修调校时观察正时标记，整体结构紧凑，传动稳定性强，可直接用于赛车发动机正时系统的结构验证、装配模拟以及教学演示场景，建模过程中对所有配合面做了间隙优化，确保虚拟装配时各部件运动顺畅，调节机构的活动行程完全符合设计预期。
