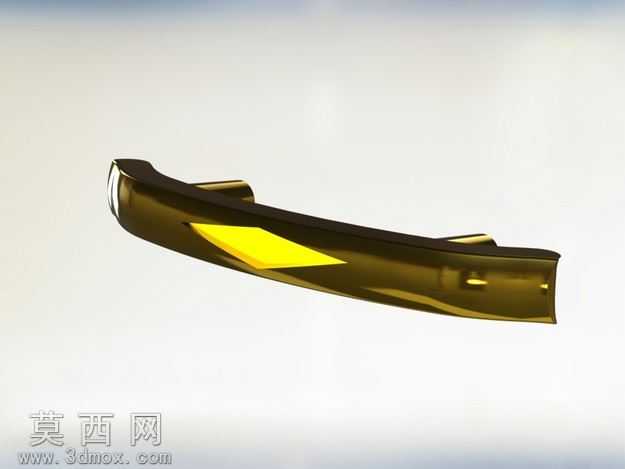

流线型曲面手柄结构三维设计作品

本次设计的手柄类零部件采用三维参数化建模方式完成整体构建，建模初期先梳理手柄的人机握持逻辑，确定整体的流线型曲面走向，以保证握持时的贴合度与操作舒适度。建模过程中先绘制多组截面轮廓草图，通过放样、曲面填充等命令构建主体外曲面，对曲面衔接处进行曲率连续处理，避免出现生硬的棱角转折，保证整体外观的顺滑质感。针对手柄表面的标识凹槽结构，采用曲面分割、实体切除的方式完成细节刻画，保证凹槽深度均匀、边缘过渡自然，不会出现应力集中的尖锐结构。在结构设计上，手柄两端设置了适配安装的卡位结构，通过拉伸、切除命令构建安装位的精准尺寸，保证后续装配时能够与对应部件紧密贴合，不会出现装配间隙过大的问题。材质设置阶段，为手柄赋予哑光金属质感的材质参数，调整材质的反射率、粗糙度数值，模拟经过表面处理的金属件视觉效果，同时对曲面的光影过渡进行调试，在渲染阶段采用柔和的环境光布局，突出手柄曲面的流畅线条与结构细节。设计过程中反复调整曲面的弧度参数，对比不同弧度下的握持受力分布，优化手柄的粗细过渡比例，避免出现局部过粗或过细影响握持手感的问题，同时对整体壁厚进行统一设置，保证结构强度的同时控制整体重量，适配日常操作使用的需求。对于手柄边缘的所有转折位置均做了圆角处理，不同位置的圆角半径根据握持接触的位置做差异化设置，经常与手掌接触的边缘采用较大半径的圆角，提升握持的舒适感，安装卡位位置的圆角则兼顾装配需求做适配调整，保证安装时的导向性与结构稳定性。整个建模过程严格遵循参数化设计逻辑，所有特征均保留完整的建模历史，方便后续根据实际使用需求调整尺寸参数，适配不同的安装场景与使用要求，曲面构建完成后通过曲面偏差检查工具验证曲面的平滑度，确保没有曲面褶皱、曲率突变等问题，最终呈现出兼具实用功能与流畅外观的手柄结构模型。
