铁路轨道巡检承载四轮滑车结构

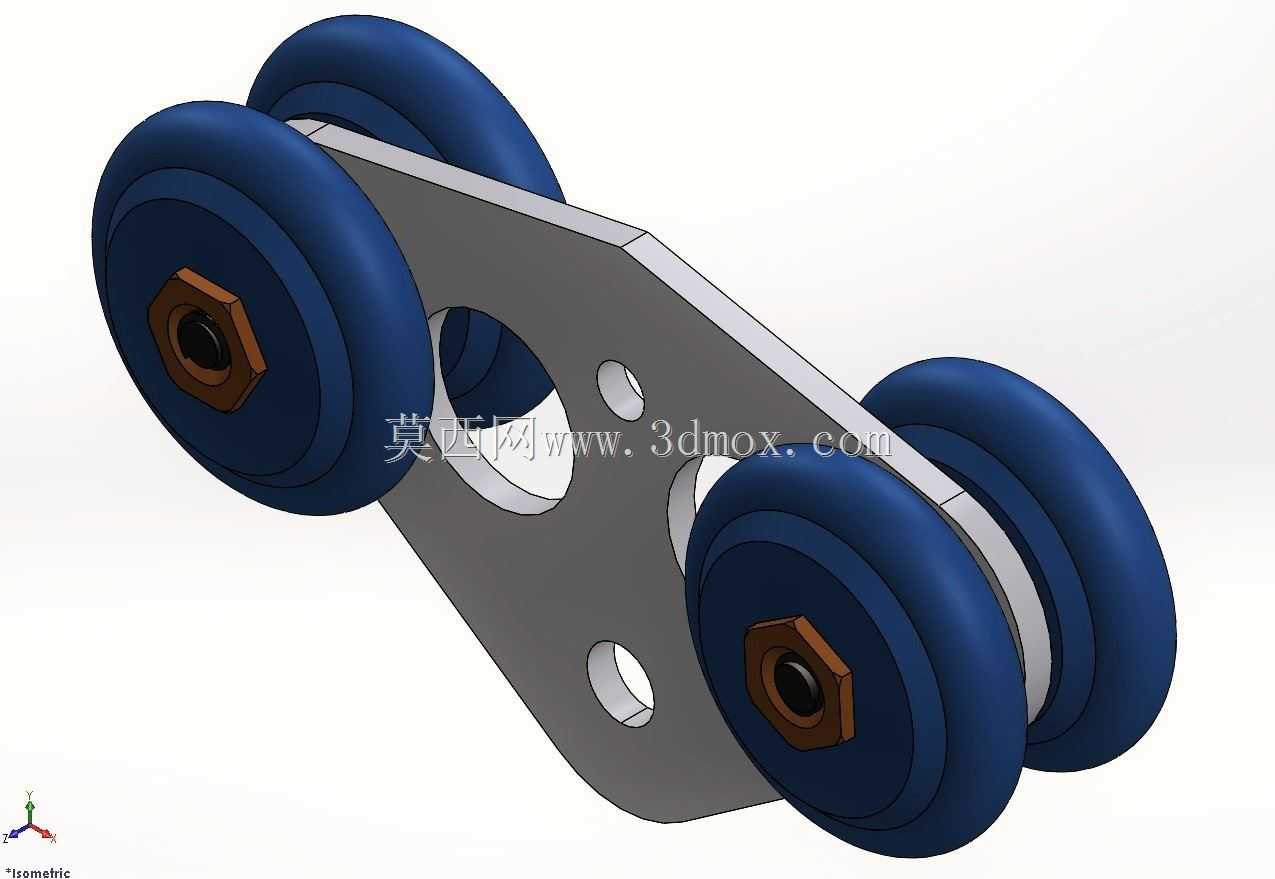

这款走行承载部件主要应用于铁路轨道沿线的短途巡检、轻型物料输送场景，作为小型搭载设备的走行载体，可沿钢轨顶面平稳滑行，替代人工背负巡检仪器、小型工器具沿线路步行移动的作业模式，降低线路作业人员的劳动强度，尤其适用于站场段内短距离运维作业、隧道内线路排查等步行效率偏低的作业场景。部件整体采用单侧板悬臂承载结构，主体承载板为异形切割钢板加工而成，板材厚度根据额定承载载荷选定，板件上开设的多组通孔分别承担轮轴安装、挂载点连接、减重的作用，其中两组大直径通孔为轮轴安装位，分别布置在承载板的前后两端，每端并列安装两组双轮缘滚轮，单组滚轮的轮缘轮廓匹配钢轨轨头的侧面廓形，滑行时轮缘可卡在钢轨两侧，避免走行过程中出现脱轨偏移。滚轮采用外层聚氨酯包胶、内层金属轮毂的复合结构，包胶层可降低走行过程中与钢轨接触产生的振动与噪音，同时避免金属轮直接碾压轨面对轨面造成划伤，金属轮毂通过过盈配合压装在轮轴上，轮轴与承载板之间设置耐磨衬套，减少往复走行过程中板件安装孔的磨损，轮轴端部采用六角薄螺母锁紧，配套止动垫圈防止走行振动导致螺母松脱。设计过程中优先考虑了轨道适配性，滚轮的轮缘间距严格匹配标准轨距的轨头宽度，轮缘高度控制在合理范围，既保证过岔时能顺利通过辙叉、护轨区域，又不会因为轮缘过高导致在钢轨接头处出现卡滞。承载板上预留的中间安装孔为通用挂载接口，可根据实际作业需求搭载不同的作业模块，比如搭载红外测温模块用于检测轨道扣件温度，搭载摄像模块用于轨面损伤排查，也可加装简易载物托架用于搬运小型工器具、紧固件等运维物料。安装边界方面，部件整体宽度控制在钢轨两侧建筑限界以内，走行面距离承载板顶面的高度经过匹配计算，保证挂载设备后底部不会与钢轨扣件、轨枕等线路部件发生刮碰，两端滚轮的轴距经过优化，在通过小半径曲线段时，前后滚轮可自适应轨向变化，不会出现轮缘卡靠钢轨侧面导致走行阻力陡增的问题。结构上没有设置额外的驱动单元，完全依靠人力推行或者搭载设备的自重力沿轨道平缓段滑行，整体结构无复杂传动部件，日常维护仅需定期检查轮轴转动灵活性、螺母锁紧状态以及包胶轮的磨损情况，维护成本极低。承载板的异形轮廓并非随意设计，板件的斜边走向经过受力路径优化，载荷从中间挂载点传递到两端轮轴安装位的过程中，应力沿板件轮廓均匀分布，避免出现局部应力集中导致板件开裂，同时切除的非受力区域板材有效降低了部件整体自重，单人即可完成搬运、上下轨道的操作，不需要额外吊装设备辅助。滚轮的轴承采用密封式深沟球轴承，可阻挡线路上的沙尘、雨水进入轴承内部，适应户外露天、隧道潮湿等多种线路作业环境，轴承的额定动载荷满足单组轮承载额定重量的使用要求，在常规运维作业的载荷下不会出现轴承提前失效的问题。轮轴与承载板的安装孔采用过渡配合，装配时通过铜锤轻敲即可完成轮轴的压装，不需要专用压装设备，现场更换磨损滚轮时仅需拆下端部锁紧螺母，抽出轮轴即可完成滚轮更换，操作便捷，适合线路现场快速维修。
