工业级混凝土配料拌合站成套结构

这套混凝土配料拌合结构，主要面向商混站、预制构件厂、大型基建现场的混凝土前置配料工序使用，核心作用是完成不同粒径骨料、粉料的精准配比计量，再将配好的物料输送至搅拌主机完成拌合，是整套混凝土生产链路里的前置核心单元，直接决定成品混凝土的配比精度与生产效率。

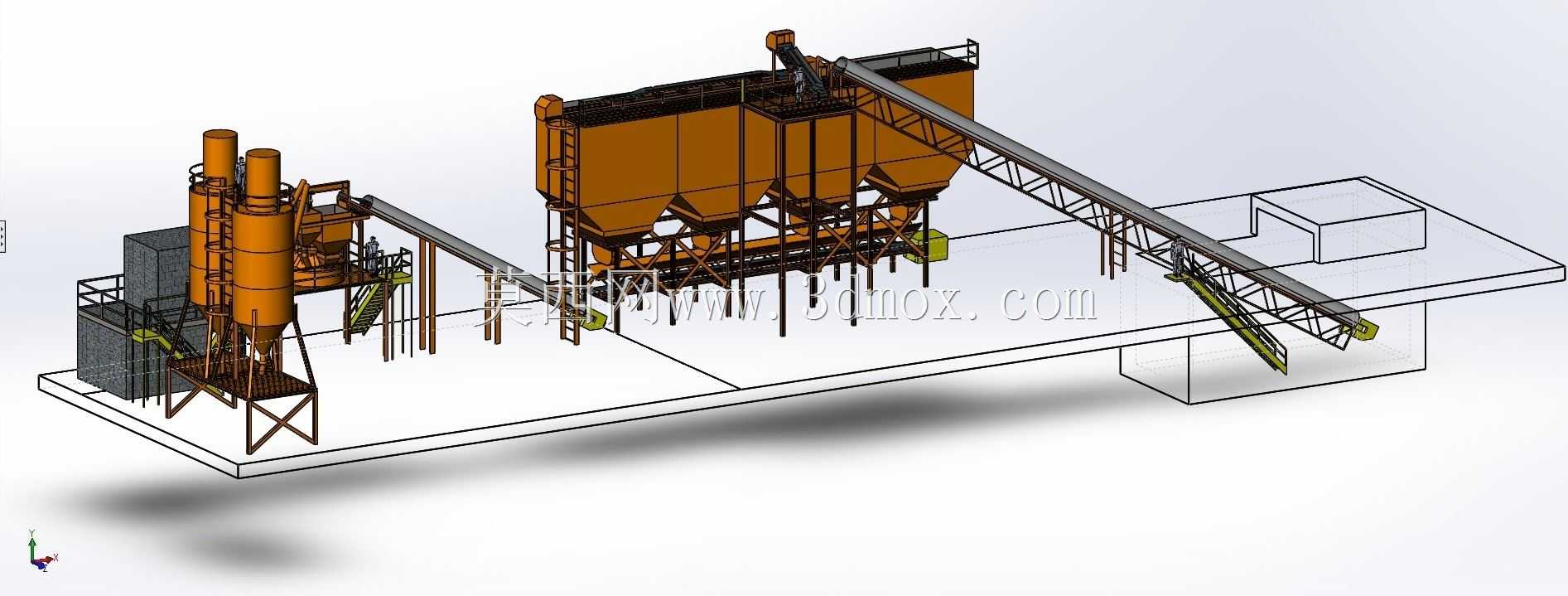

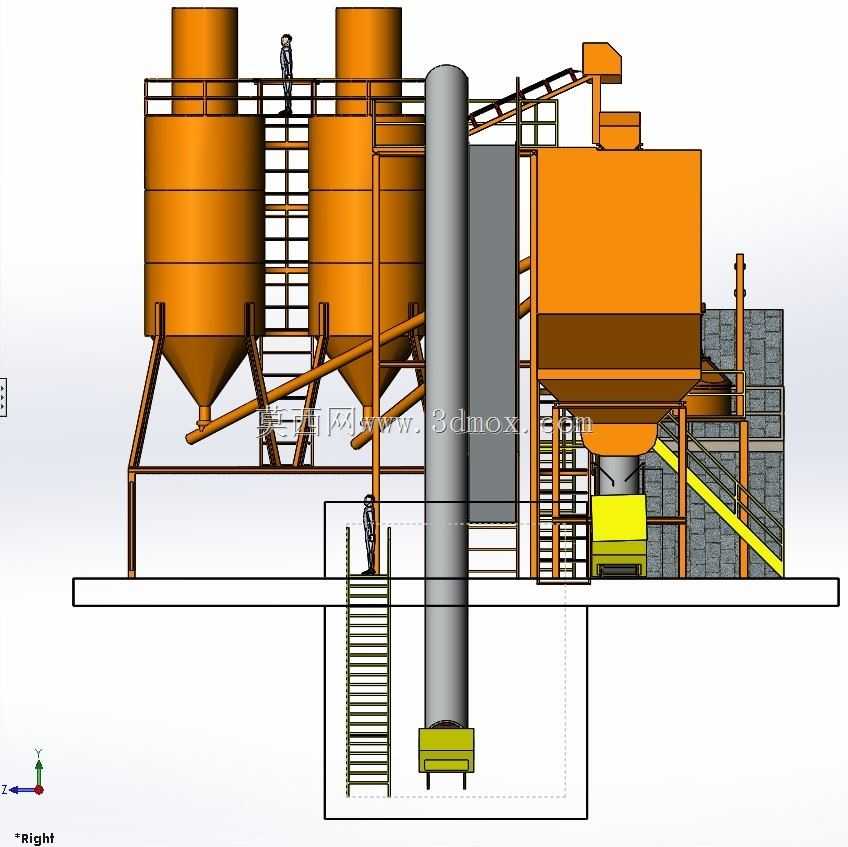

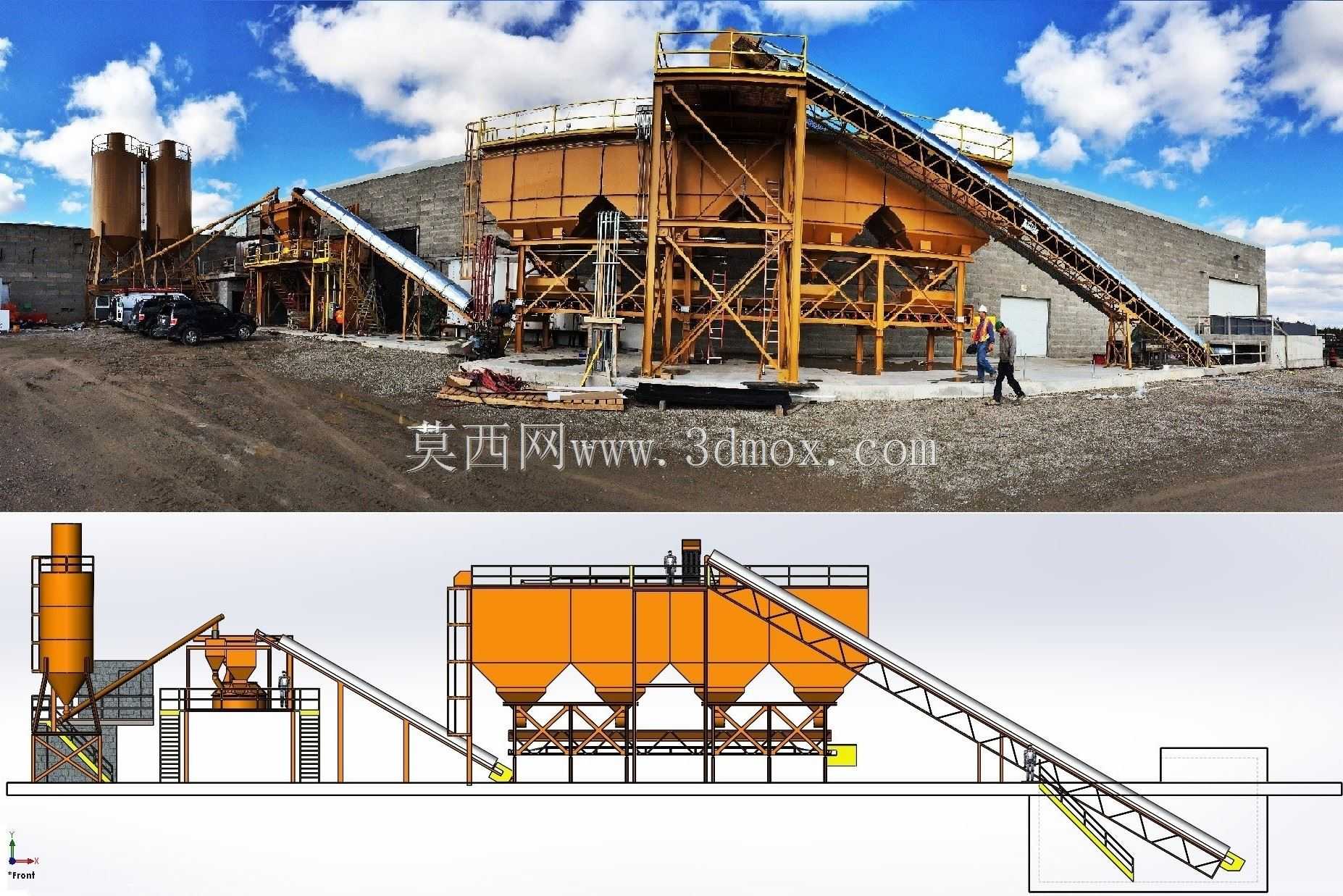

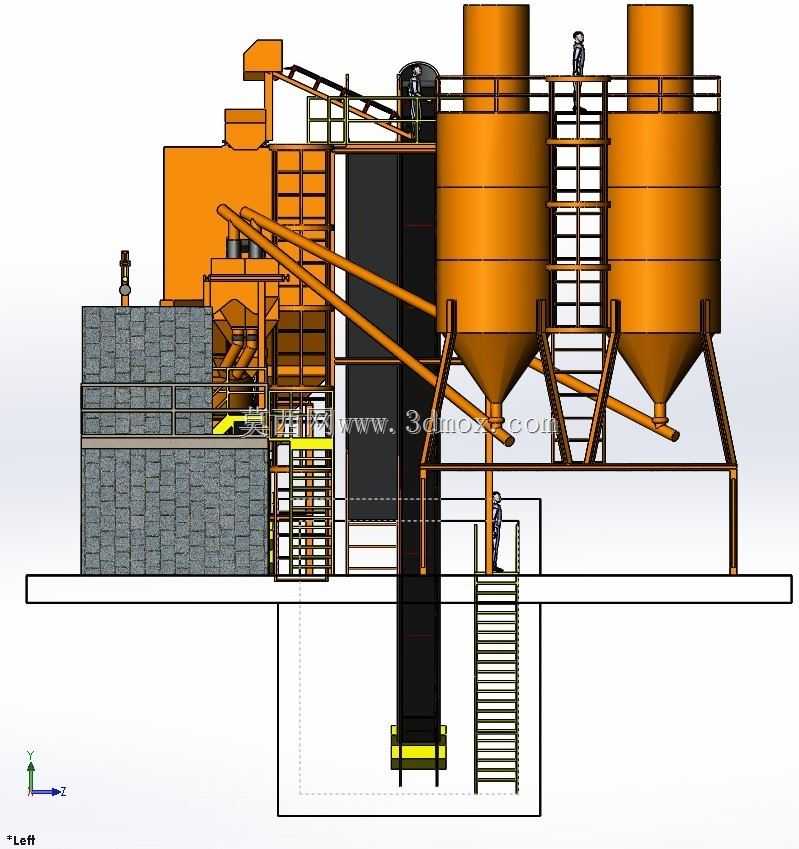

从现场安装边界来看，整套结构沿物料输送方向的纵向占地长度可适配常规商混站的场地规划，横向排布的多格料仓单仓容积可满足单批次连续生产的骨料暂存需求，整体安装时需提前做硬化地基处理，料仓支腿位置预留预埋钢板，斜皮带输送机架的安装倾角控制在物料不滑落的合理区间，顶部检修平台的护栏高度符合工业设备安全规范，走台板采用防滑花纹板铺设，各层平台之间设置斜爬梯连通，方便日常巡检与易损件更换。

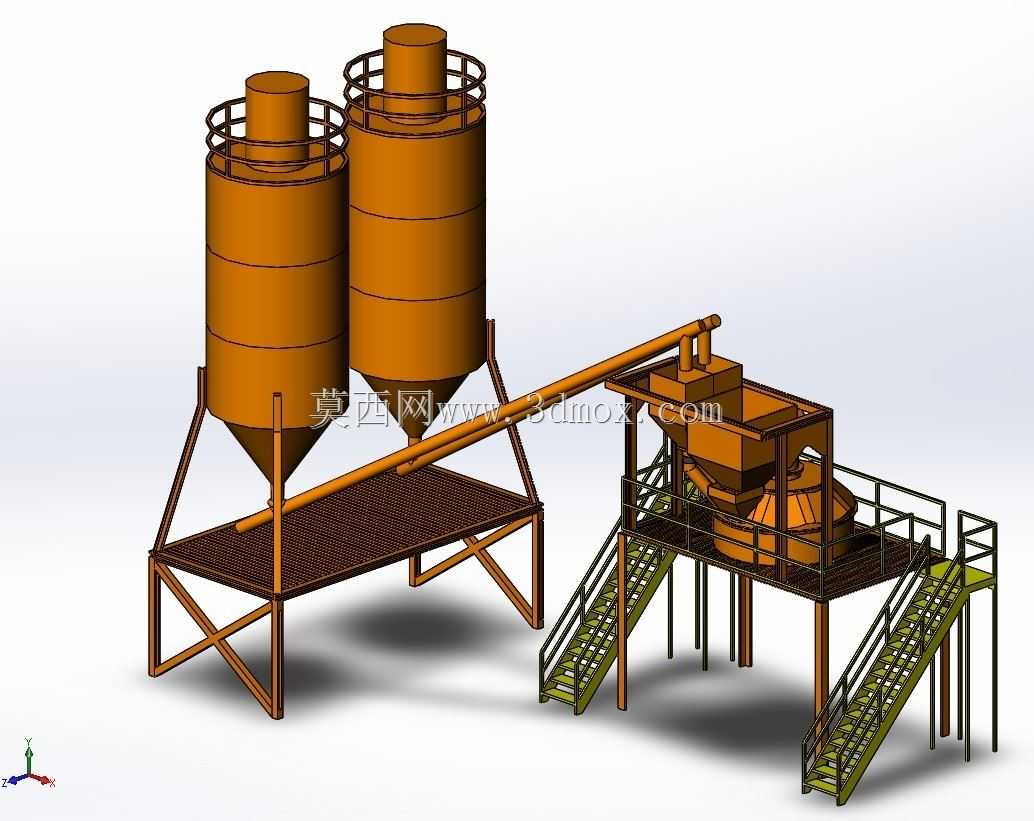

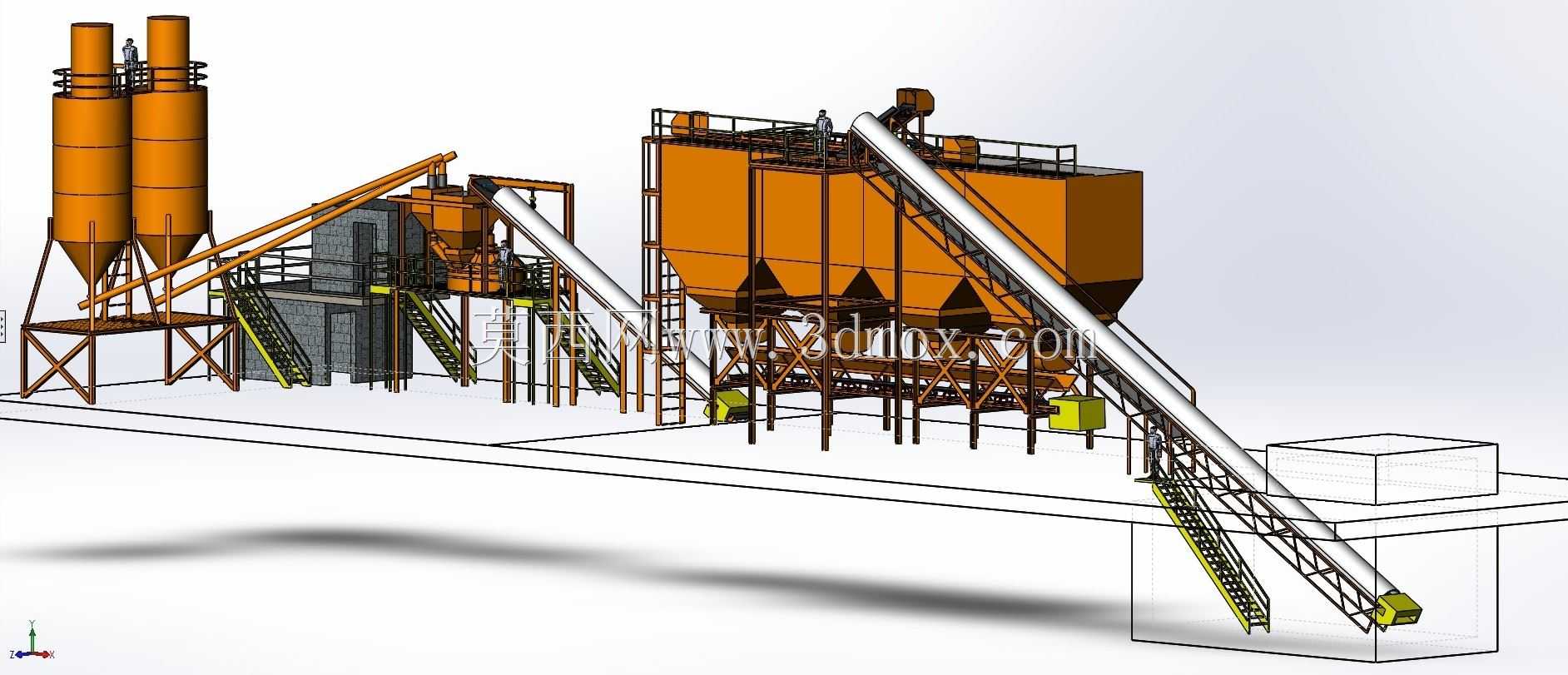

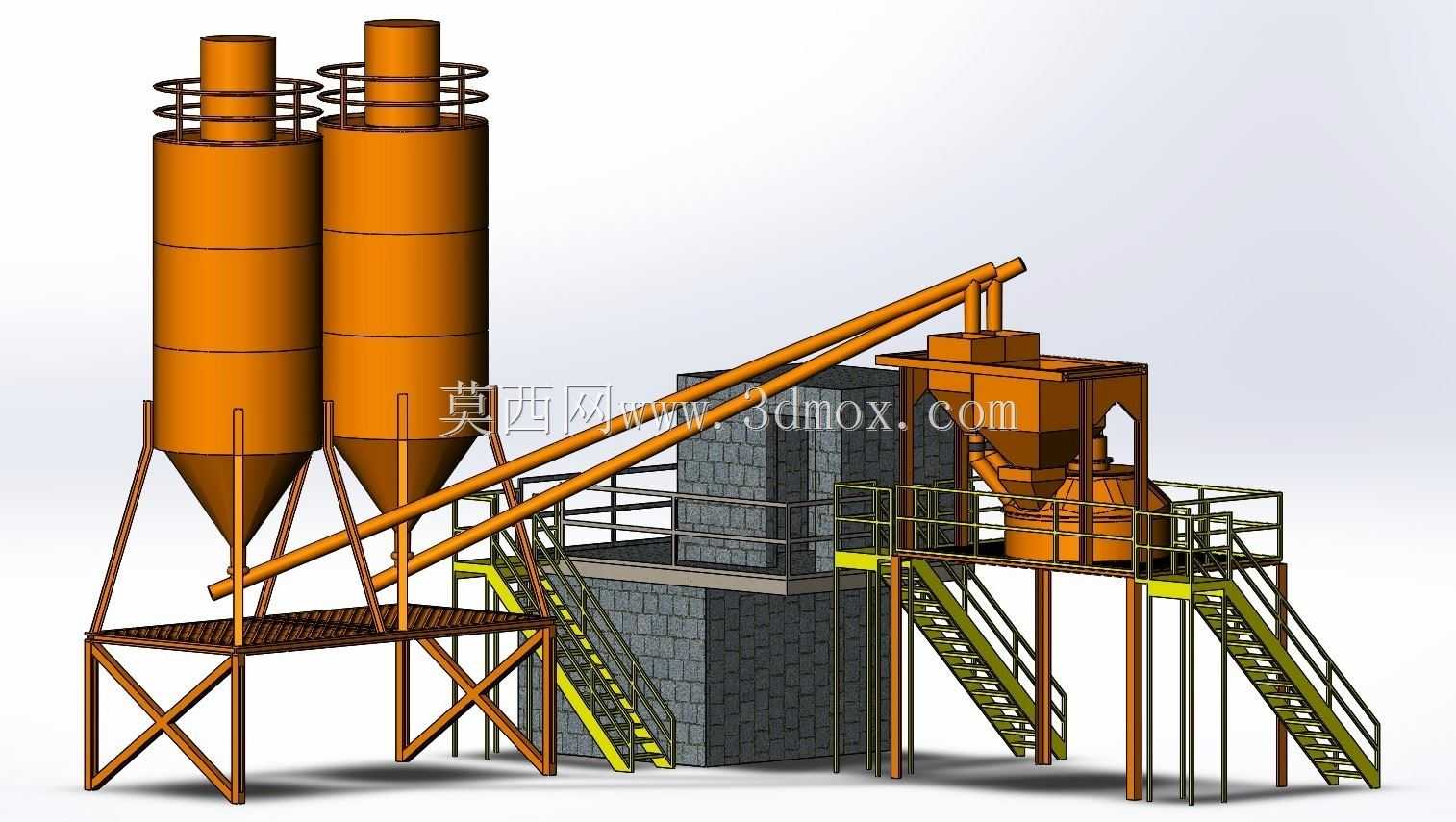

设计思路上优先考虑了物料流转的顺畅性，骨料从料场通过装载机倒入各格料仓后，料仓下部的给料机构按照配比设定值依次出料，经水平集料皮带汇总后送入斜皮带，再输送至上部的暂存料斗等待进入搅拌工序；粉料仓独立设置在结构侧方，通过螺旋输送机构将水泥、粉煤灰等粉料送入计量斗，和骨料计量环节独立运行互不干扰，避免不同物料在计量过程中出现混料影响配比精度。料仓下部的出料口设置了可调式闸门，可根据不同骨料的粒径调整出料开度，避免大粒径骨料卡堵出料口，同时给料机构采用变频控制，在计量接近设定值时自动降低给料速度，提升配比的控制精度。

结构设计上充分考虑了重载工况的受力需求，料仓主体采用型钢焊接框架搭配耐磨钢板衬板，支腿部分采用变截面型钢设计，在料仓满载的工况下可保证整体结构的刚度，避免出现料仓变形导致出料不畅的问题；斜皮带输送机的桁架部分采用模块化分段设计，方便运输与现场拼装，托辊组采用槽型结构，可减少骨料在输送过程中的撒落，皮带下部设置清扫器，及时清理粘附在皮带表面的粉料与细骨料，避免回程带料造成的设备磨损与场地污染。

实际应用场景中，这套结构可适配不同产能的搅拌主机配套，通过调整料仓格数、给料机构的运行速度，可匹配不同标号混凝土的生产需求，不管是普通商用混凝土，还是有特殊配比要求的工程混凝土，都能通过调整计量参数完成精准配料。日常运维层面，各转动部位都预留了润滑注油点，皮带的张紧机构采用螺旋可调式结构，可在皮带出现松弛打滑时快速调整张紧度，料仓内壁的耐磨衬板采用螺栓连接固定，磨损后可单独更换，无需整体更换料仓结构，降低长期运维的成本。

在安装适配性上，整套结构的各模块接口都做了标准化设计，可和不同规格的搅拌主机、粉料输送系统做配套衔接，不需要对主体结构做大规模改动，针对不同场地的地形条件，支腿高度可根据现场实际需求做调整，在场地平整度有偏差的情况下，可通过支腿底部的调节垫板找平，保证整套设备的安装水平度，避免因设备倾斜导致的计量偏差、皮带跑偏等问题。设备运行过程中，骨料在料仓内的堆积角度符合散料的自然安息角设计，不会出现物料结拱堵料的情况，针对含水率较高的细骨料，料仓下部还预留了振动器的安装位置，可在出现堵料时通过振动辅助出料，保证生产流程的连续性。
