组合式轻型工位起重吊运承载结构

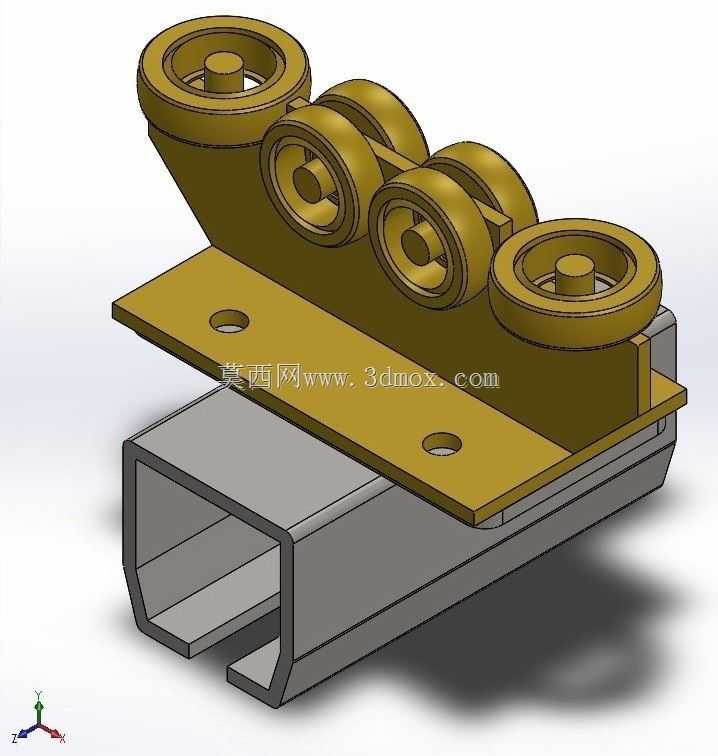

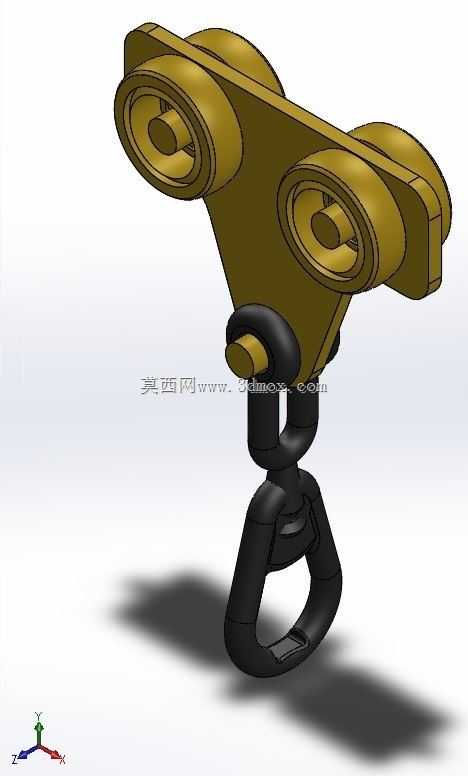

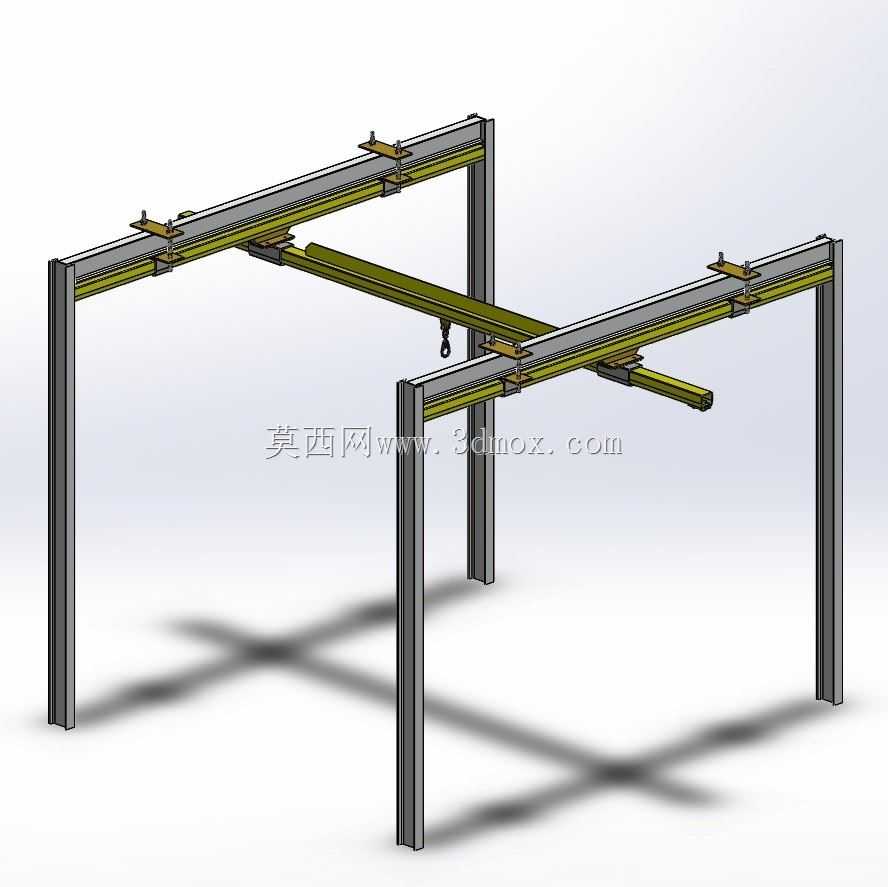

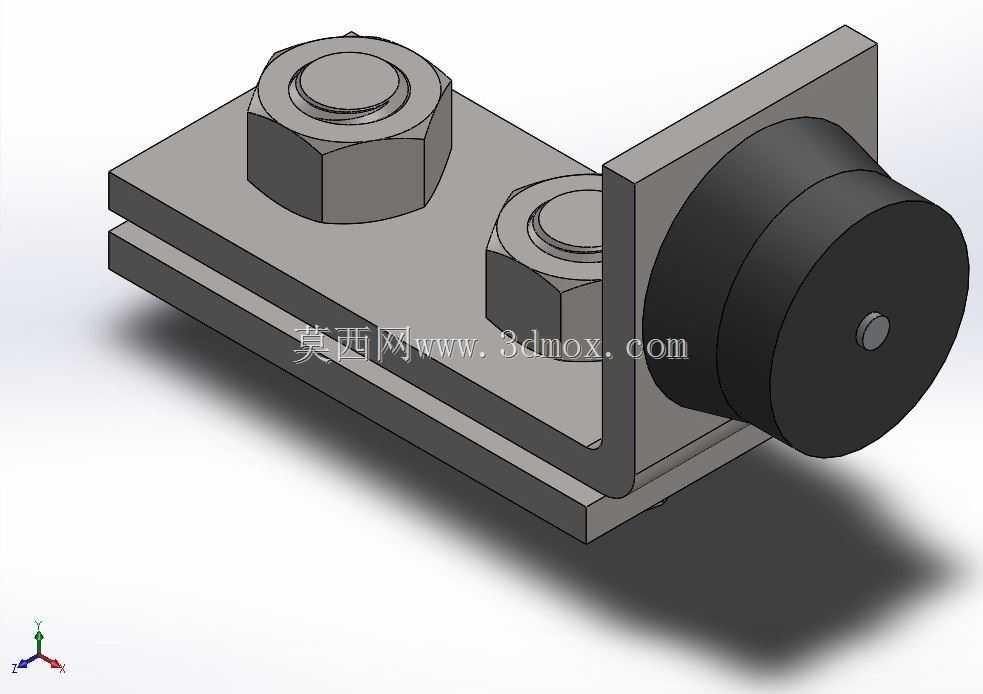

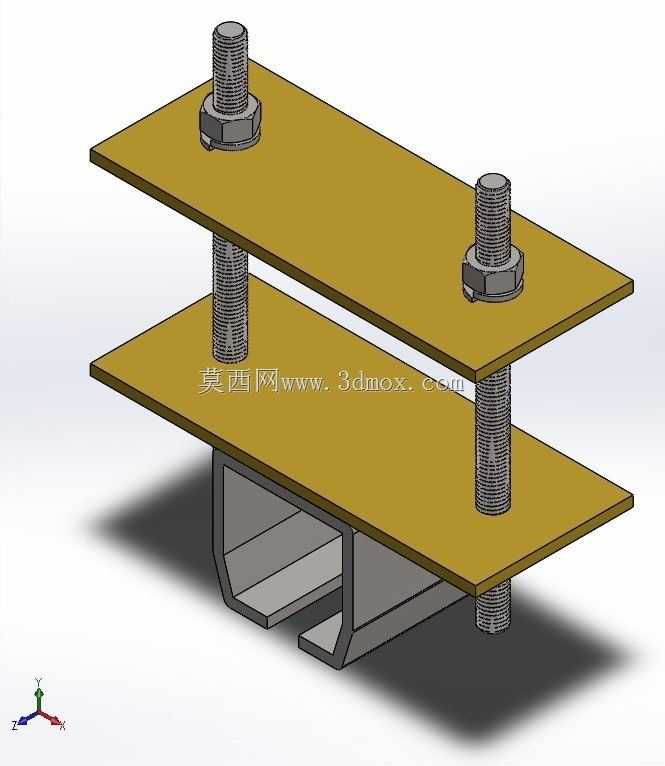

在机加工车间的精密零部件周转、装配工位的重型工装移位、电子制造车间的整箱物料跨工位转运场景里，传统大吨位桥式起重机往往存在起升冗余过大、运行精度不足、安装空间要求高的痛点，这类组合式轻型起重结构正是针对这类净空受限、吊运载荷集中在几十到数百公斤区间的场景开发。整套结构采用自立式立柱支撑，无需依托厂房原有梁柱做承载预埋，安装时仅需在硬化地面做膨胀螺栓固定，单根立柱的地面安装占位控制在0.3平方米以内，不会过多占用车间的有效作业面积，适配层高3米到6米的常规工业厂房，主梁跨度可根据工位覆盖需求在3米到8米区间灵活调整，副梁沿主梁方向的滑动行程可覆盖整个跨度范围，电动葫芦沿副梁的移动行程可覆盖副梁全长，最终形成矩形的作业覆盖区域，可满足覆盖范围内任意点位的物料吊运需求。结构设计上采用模块化拼接思路，所有主梁、副梁、立柱构件均采用标准冷弯型钢加工，连接节点采用高强度螺栓组锁紧，无需现场焊接作业，安装周期可压缩到1到2个工作日，后期如果需要调整工位覆盖范围，仅需拆解对应节点更换对应长度的梁体构件即可，无需整体报废重构。主梁与立柱的连接位置采用可调式水平校准结构，可抵消地面不平整带来的安装误差，保证梁体全程处于水平状态，避免葫芦运行时出现溜车问题。梁体的轨道截面经过优化，葫芦行走轮与轨道的接触应力控制在材料许用应力的60%以内，长期往复运行不会出现轨道面压溃变形的问题，轨道侧面预留有防撞缓冲块安装位，可在葫芦行至行程端点时提供软接触缓冲，避免硬碰撞带来的结构冲击。整套结构的额定起重量按照单梁承载做冗余校核，所有承载构件的安全系数均取3倍以上，可承受额定载荷下1.25倍的静载试验无永久变形。滑动门配件可适配在主梁端部，用于隔断作业区域与通行通道，避免吊运作业时无关人员进入危险区间；高架输送机系统可直接对接在这套起重结构的覆盖范围内，完成物料从输送线到工位的直接吊装转运，无需额外配置中间转运设备；悬杆系统可挂载在葫芦吊钩上，用于吊装长条形的型材、轴类零件，避免吊运过程中零件晃动磕碰；防坠落系统的挂点可直接固定在主梁上，为高空作业的维保人员提供安全绳挂靠点，拓展了结构的使用场景。日常使用中，仅需定期检查螺栓连接副的预紧力、行走轮的磨损情况、葫芦吊钩的防脱卡板有效性即可，维护工作量极低，相比传统桥式起重机的维保成本可降低70%以上。结构的表面采用喷塑处理，可适应车间内的切削液飞溅、轻微粉尘环境，长期使用不会出现漆面脱落锈蚀的问题。针对不同的工位布局需求，这套结构还可拓展为L型、U型的覆盖范围，仅需增加对应方向的梁体拼接段即可，无需重新做基础施工，适配多工序串联的装配线物料转运需求。
