工业定柱式悬臂起重吊运装置结构设计

在机加工车间的工位物料转运、中小型零部件的上下料作业场景里，这类定柱式悬臂起重装置是覆盖小范围作业半径的核心辅助吊运设备，区别于大跨度桥式起重机的全域覆盖特性，它的服务半径通常围绕单根立柱做360度回转，专门解决单工位或者相邻两三个工位之间，重量在额定载荷范围内的工件、工装、毛坯件的短距离吊运转移，不用占用车间主起重设备的调度资源，能大幅降低一线操作工人的徒手搬运强度，也能减少重型工件周转过程中的磕碰损伤风险。

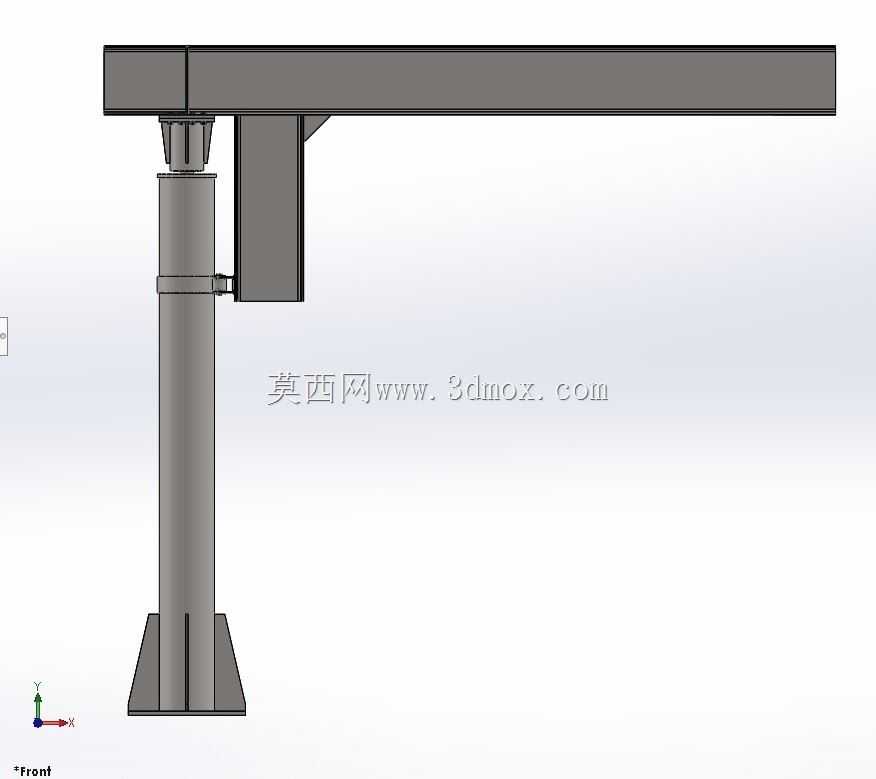

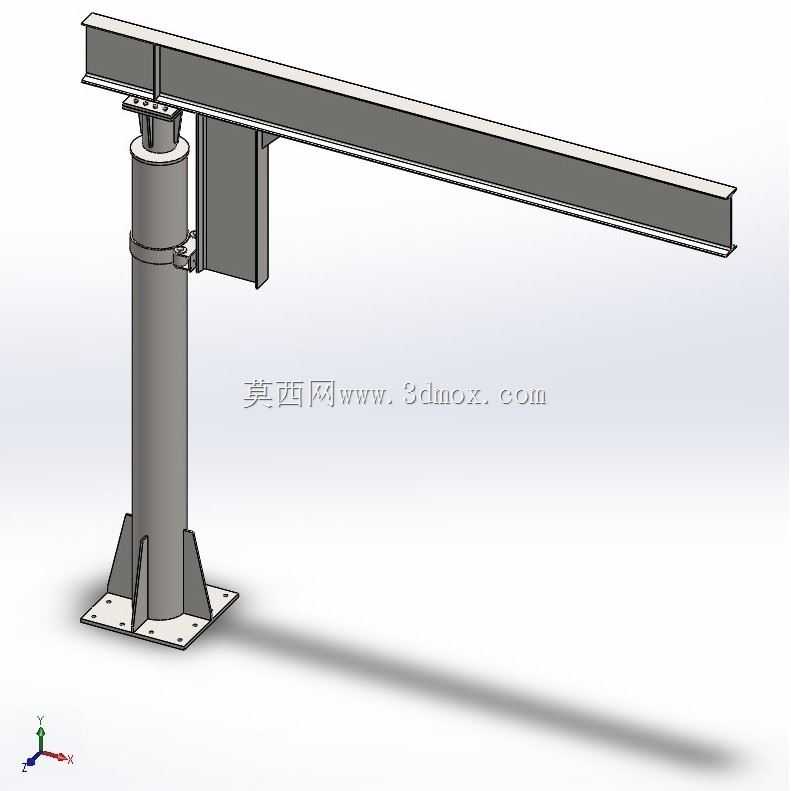

从结构设计逻辑来看，整套装置采用底部法兰锚固的安装形式，立柱底端的方形法兰盘开有对称布置的地脚螺栓孔，安装时需要在车间硬化地面做预埋基础或者采用化学锚栓固定，保证立柱承受偏载力矩时不会出现倾覆偏移，立柱主体采用厚壁无缝钢管加工而成，中部设置有回转支撑的锁紧抱箍结构，上部的悬臂主梁通过回转套与立柱顶端配合，可绕立柱轴线做全周回转，悬臂主梁采用标准热轧工字钢型材作为主体承载梁，既可以满足抗弯截面模量的载荷要求，也能直接适配市面通用的电动葫芦或者手拉葫芦的行走轮结构，不用额外加工行走轨道，降低了制造和后期维护的成本。

悬臂靠近立柱的一侧设置有驱动或者配重的安装腔室，如果是手动回转的小吨位型号，这个位置会安装回转阻尼结构，避免悬臂在空载或者轻载状态下受车间气流、外力碰撞出现随意转动的问题，如果是电动回转的型号，这个腔室里会布置回转驱动的减速电机、齿轮传动副，配合立柱上的齿圈实现平稳的回转动作，悬臂的末端设置有行程限位挡块，防止葫芦行走轮脱出梁体轨道，同时在悬臂下翼缘的对应位置还预留了电缆滑线的安装挂点，给电动葫芦提供供电走线的支撑结构。

从安装边界的尺寸约束来看，这类悬臂吊的立柱高度需要匹配车间的作业净空，通常要保证悬臂下翼缘距离地面的高度满足起吊工件的最大高度加上吊具、葫芦本身的高度尺寸，避免起吊后工件拖地或者碰撞周边设备，悬臂的伸出长度则根据工位的覆盖范围确定，通常伸出长度比最远吊运点的水平距离多出200到300毫米的余量，保证葫芦行走到端点时能够覆盖目标工位，底部法兰的安装基础需要做水平度校准，立柱安装后的垂直度偏差要控制在千分之一以内，避免长期偏载导致立柱出现弯曲变形，回转部位的配合间隙要控制在合理范围，既要保证回转动作顺畅无卡滞，也要避免间隙过大导致悬臂晃动量超标，影响吊运定位的精度。

在实际功能特性上，这类悬臂起重装置的操作门槛很低，一线操作人员经过简单培训就可以上手使用，吊运过程中可以通过手拉或者电动驱动的方式调整悬臂的回转角度，配合葫芦的起升、行走动作，能够把工件精准吊放到工位的指定位置，相比人工搬运，它的作业效率能提升数倍，尤其是在机床上下料、模具更换、零部件装配这些场景里，它的灵活性远高于大型起重设备，而且设备本身的占地面积很小，除了底部法兰的安装位置之外，不会额外占用车间的作业面积，对于空间紧张的中小机加工车间、装配车间、仓储区域的小件周转都非常适用。

设计过程中需要重点校核几个核心受力部位的强度，首先是立柱与底部法兰的连接焊缝，要承受悬臂带载时产生的最大倾覆力矩，焊缝需要做全焊透结构，必要时还要在法兰和立柱之间加焊加强筋板，就像模型里呈现的三角加强筋结构，能够大幅提升连接部位的抗弯能力；其次是悬臂主梁的抗弯挠度，额定载荷作用在悬臂最远端时，主梁的下挠量不能超过标准允许的范围，避免长期负载出现永久变形；还有回转支撑部位的接触强度，要保证长期回转磨损后依然能保持稳定的支撑性能，不会出现下沉或者卡滞的问题。整套模型的实体建模完全按照实际加工的装配逻辑搭建，各个零件之间的配合关系清晰，没有出现干涉错位的问题，从底部的地脚安装结构到顶部的悬臂限位结构，每一处细节都对应实际设备的加工制造要求，能够直接作为同类型设备设计选型的参考结构，也可以用于方案汇报时的结构展示，帮助设计人员快速梳理结构的受力传递路径，优化各个部位的尺寸参数，匹配不同作业场景的载荷和覆盖范围要求。
