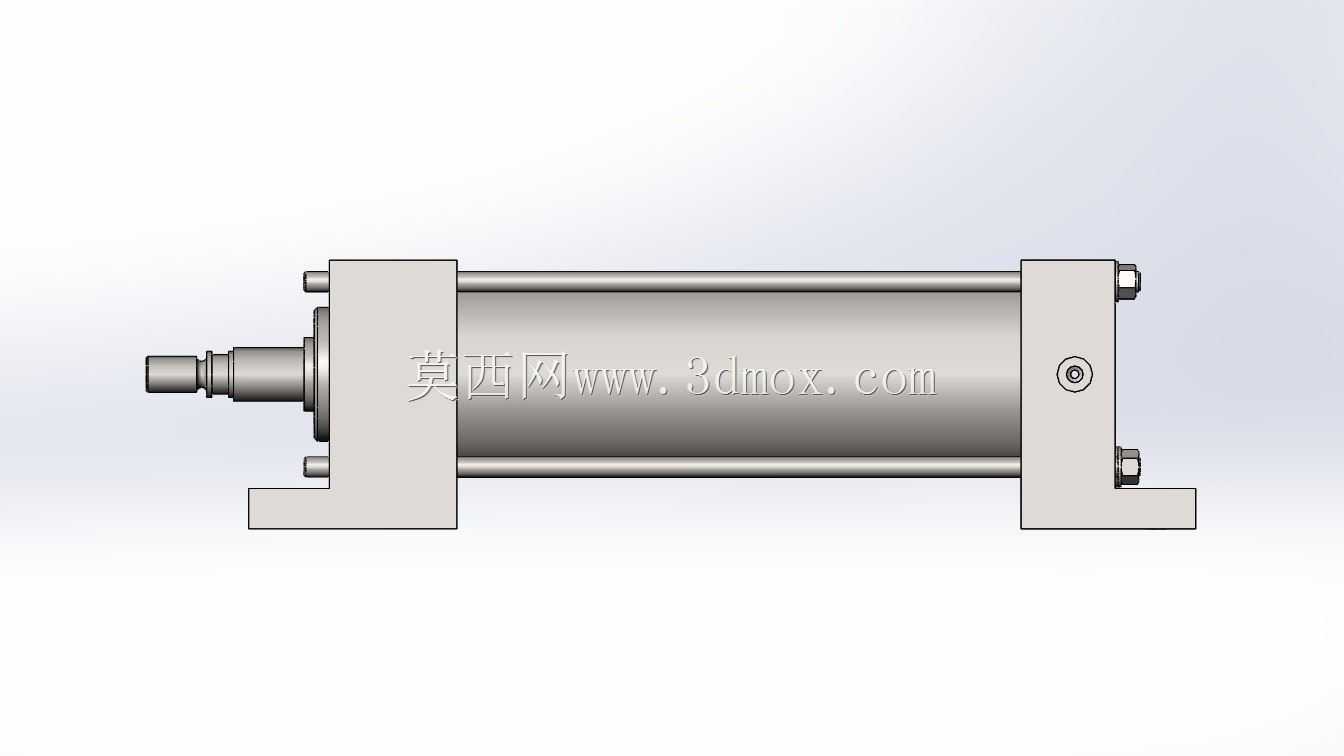

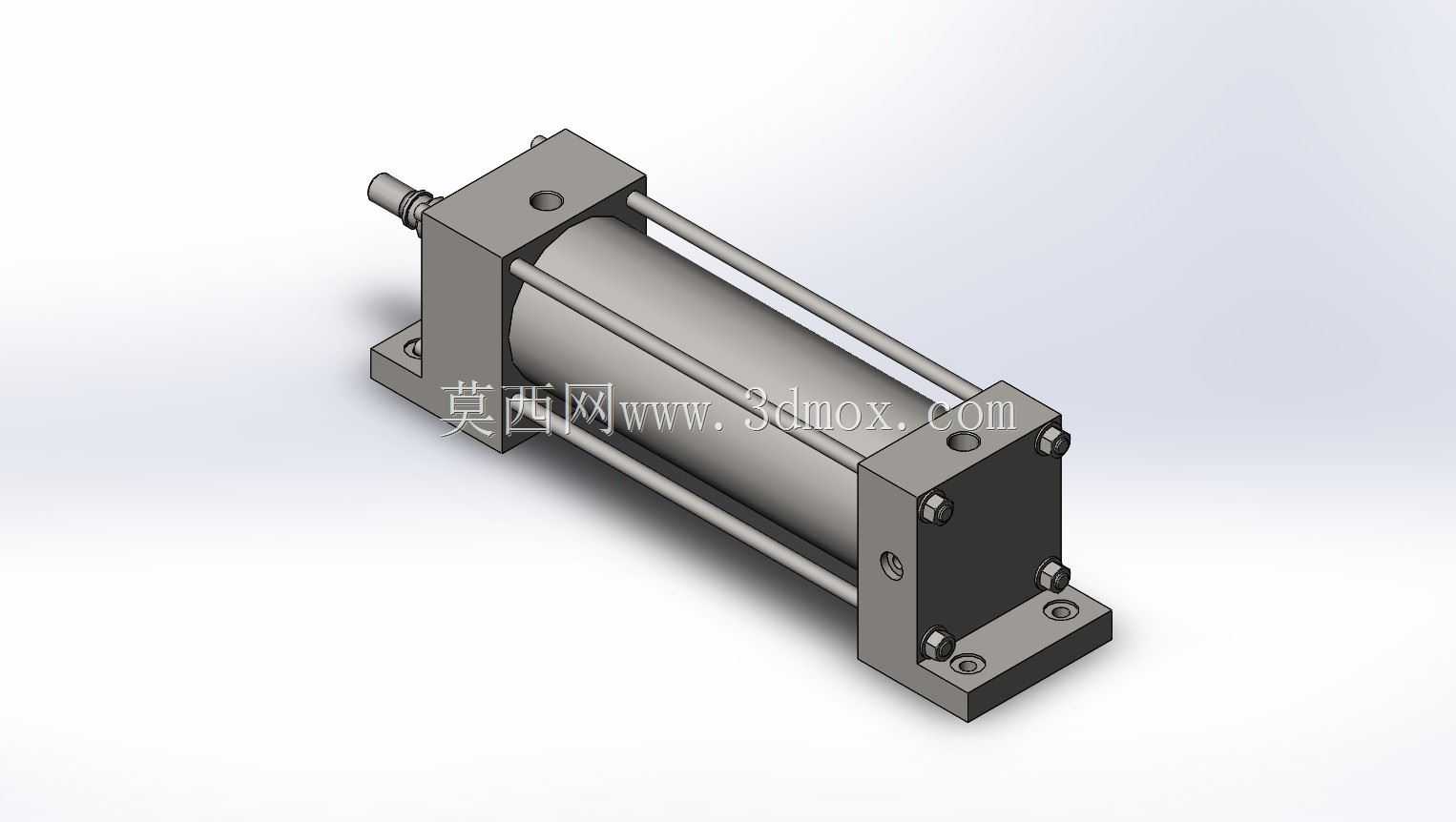

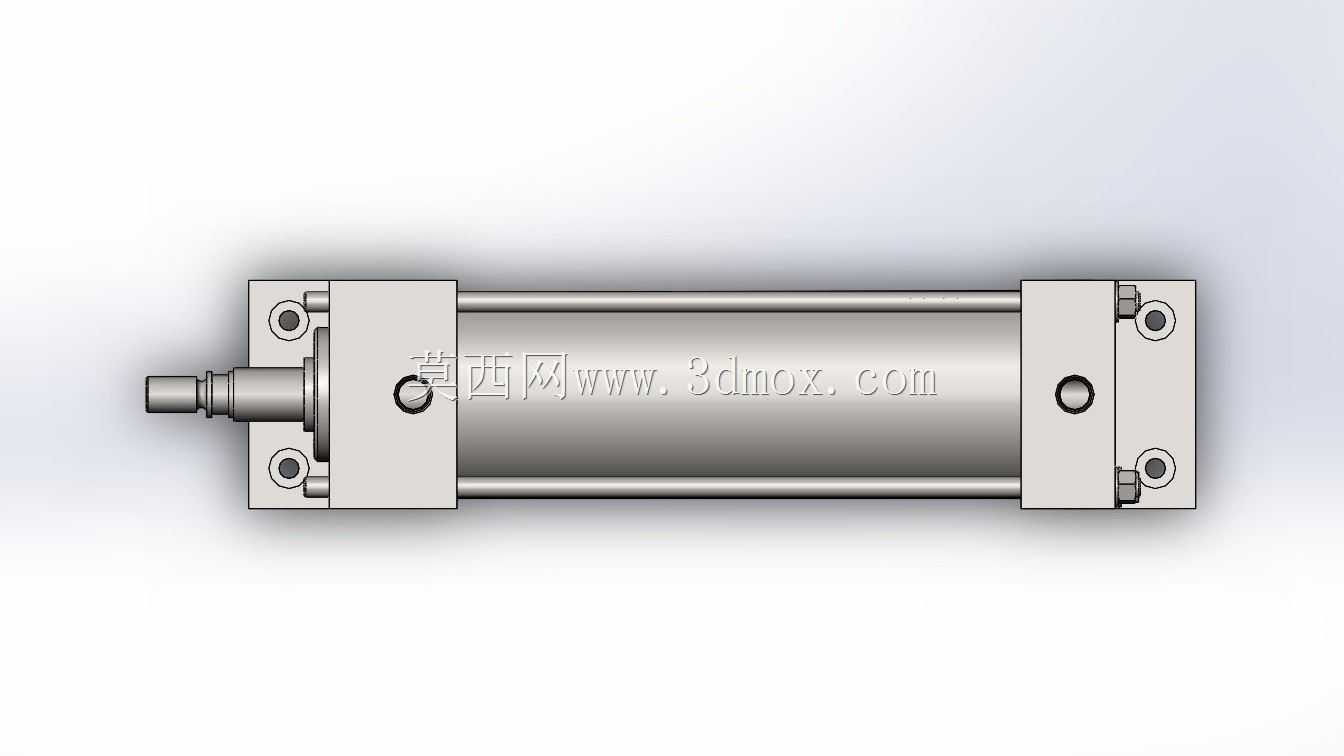

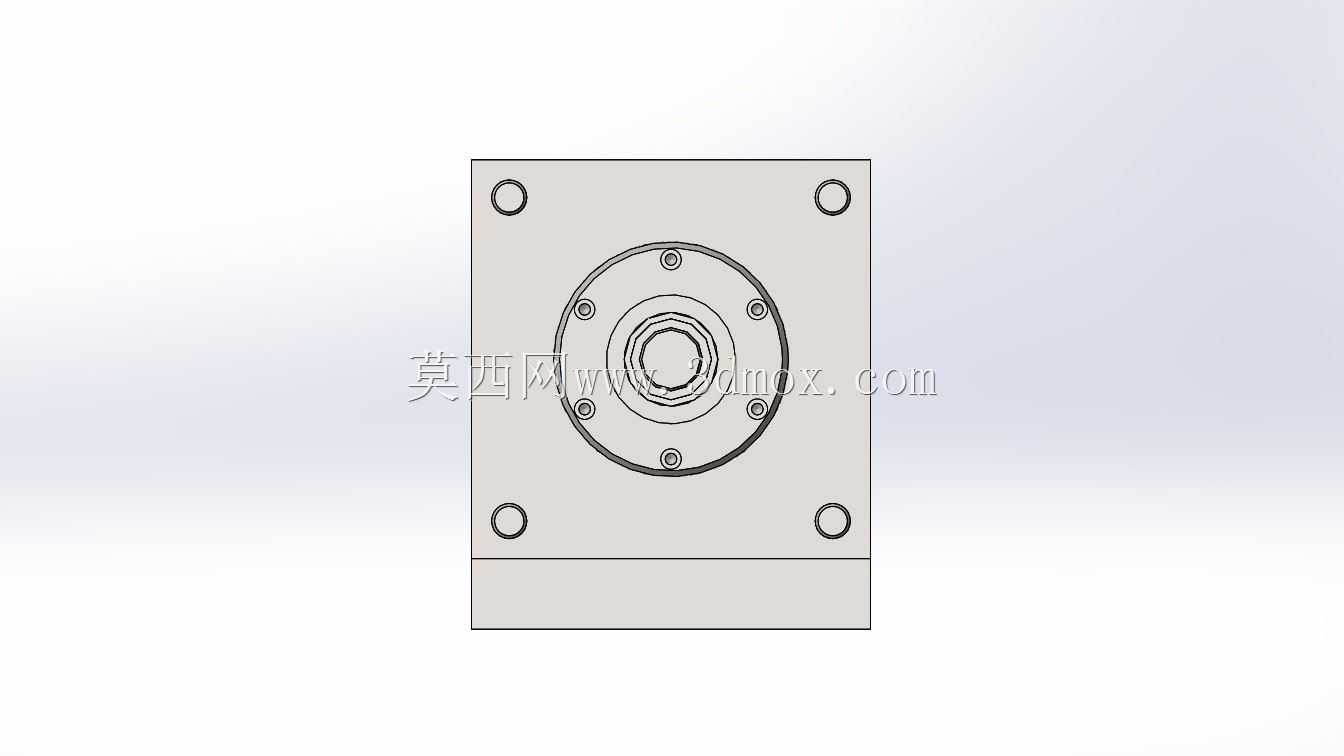

拉杆式双作用标准液压缸三维结构

在工业液压系统的执行端布局里，这类拉杆式双作用液压缸是应用覆盖度极广的动力输出部件，从常规的机床工装夹紧工位、自动化生产线的工件推料移位，到工程机械的辅助动作执行、橡塑设备的模腔锁模动作，再到物流设备的货叉举升、农业机械的机具姿态调整，都能见到同结构油缸的身影。不同于焊接式油缸的一体式缸筒结构，这款采用四根通长拉杆完成前后端盖与缸筒的轴向锁紧，这种结构的优势在于拆装维护门槛低，密封件更换时无需破坏缸体焊接结构，端盖压紧力可通过拉杆螺母的扭矩进行精准调整，能适配不同压力等级下的密封压缩量需求，避免压盖过紧导致密封件过早磨损、或是压盖过松出现高压泄漏的问题。从结构设计逻辑来看，这款油缸采用双作用活塞式结构，无杆腔与有杆腔分别设置独立油口，可通过换向阀控制压力油的进出方向，实现活塞杆的伸出与缩回双向动作，相比单作用弹簧复位油缸，它的缩回动作同样依靠液压驱动力，动作稳定性更强，负载适配范围更广，可应对双向带负载的工况。缸体部分采用珩磨内孔的无缝钢管加工，内壁粗糙度控制在Ra0.4以内，配合活塞上的格莱圈与导向带，既能保证高压下的动密封性能，又能减少活塞往复运动时的摩擦阻力，降低爬行风险。前端盖处设置了阶梯式密封组，包含防尘圈、轴用斯特封、导向铜套三个核心部分，防尘圈可阻挡外界粉尘、切削液、金属碎屑进入缸体内部，避免拉伤缸筒内壁与密封件；轴用斯特封负责高压油的轴向密封，可承受最高16MPa的连续工作压力；导向铜套采用锡青铜材质镶嵌石墨润滑，为活塞杆提供径向支撑，抵消活塞杆伸出时受到的偏载力矩，避免活塞杆出现弯曲变形或是密封偏磨。前后端盖均设置了带安装孔的脚座，属于脚架式安装形式，安装时可通过螺栓直接固定在设备的安装基面，安装孔的位置公差在建模时已做对称度约束，保证缸体轴线与安装面的平行度，避免安装应力导致活塞杆运动卡滞。活塞杆端部采用外螺纹连接形式，可配套不同规格的连接叉、法兰接头，适配不同的负载连接需求，螺纹根部设置了退刀槽与应力释放圆角，避免活塞杆受拉时出现应力集中断裂的问题。从安装边界来看，建模时已预留足够的维护空间，油口位置设置在缸筒侧面靠近两端盖处，油口采用标准内螺纹连接，可适配常规的液压管接头，安装时无需对缸体进行二次加工；活塞杆完全缩回时的整体长度、完全伸出时的最大行程长度均做了参数化约束，设计选型时可根据实际行程需求调整参数，快速生成对应规格的模型，无需重新搭建整体结构。四根拉杆的位置做了对称分布，既避开了油口的安装空间，又保证了端盖受力均匀，拉杆两端的螺纹长度预留了足够的调节余量，可适配不同厚度密封件的压紧需求。在实际工况适配中，这类油缸可根据使用场景更换不同材质的密封件，比如在高温工况下更换氟橡胶密封，在低温工况下更换丁腈橡胶耐低温密封，在水基液压油工况下更换聚氨酯密封，结构本身的通用性极强，不需要改动主体金属结构即可完成适配。建模过程中对所有配合面都做了公差约束，比如活塞与缸筒的间隙配合、活塞杆与前端盖导向套的间隙配合、拉杆与端盖安装孔的间隙配合，都符合液压元件的常规加工公差要求，导出工程图后可直接用于生产加工，不需要额外调整配合尺寸。另外端盖与缸筒的接触面设置了O型圈静密封槽，槽深与槽宽按照O型圈的压缩量标准设计，保证静密封面在高压下无泄漏，同时避免O型圈被压力油挤入间隙造成切圈损坏。
