软管压紧夹持工装结构设计

在流体输送管路的现场施工、设备装配及日常运维场景中，软质管路的临时截断、密封固定一直是一线操作人员高频遇到的实操需求，尤其是防腐衬胶管、硅胶输送管这类壁厚适中、材质具备一定弹性的软管，若采用普通卡箍或铁丝捆扎的方式，要么无法实现可靠的管路截流，要么容易损伤管体外壁造成后期渗漏隐患，这款手动压紧夹持装置正是针对这类场景开发的实用工装。

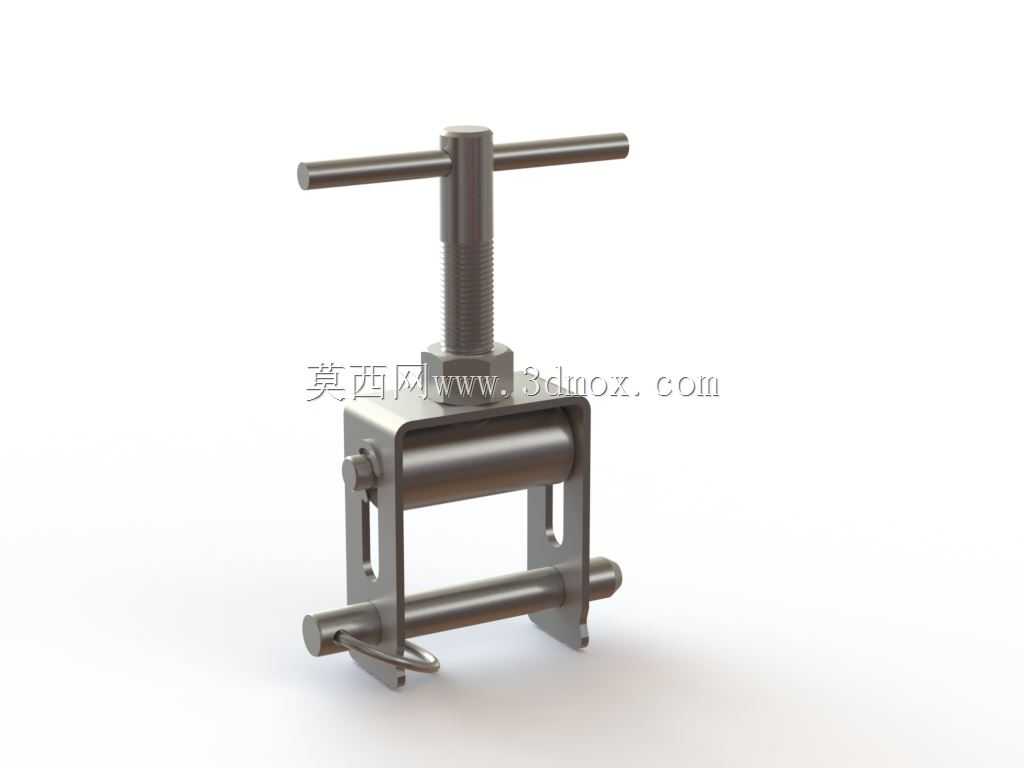

从结构设计逻辑来看，这款夹持装置采用了T型手轮配合梯形传动螺杆的手动驱动方案，没有引入额外的气动、液压动力单元，完全依靠人力操作即可完成夹紧动作，适配无动力源的野外作业、设备检修现场使用。螺杆下端直接压合在上压辊的安装座上，上压辊采用整根圆钢车削加工而成，表面做了钝化处理，避免压合过程中刮伤软管外壁；下压辊与上压辊保持平行布置，两个压辊之间的间隙随螺杆的旋进逐渐缩小，对穿入两个辊子之间的软管形成均匀的线接触压紧，相比传统的点压式夹钳，这种辊式压合结构不会在软管局部形成过大的压应力集中，能有效避免软管被夹裂、内层胶体破损的问题，长期反复使用也不会在管体上留下永久压痕。

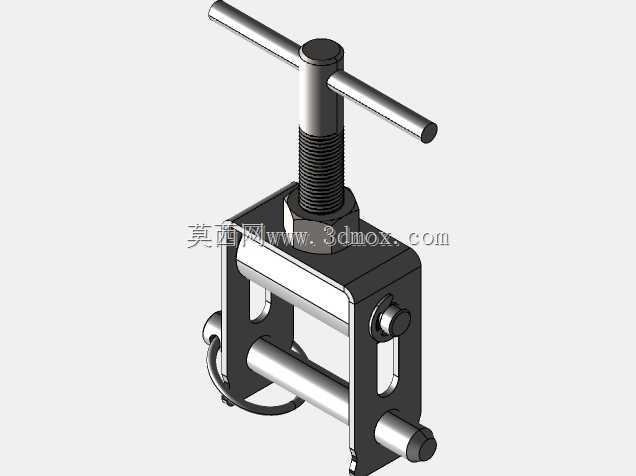

装置的主体框架采用双侧立板焊接结构，两块立板上开有对称的长条形导向槽，上压辊的安装轴两端嵌入导向槽内，在螺杆下压过程中沿导向槽垂直上下移动，不会出现偏斜、卡滞的问题，保证两侧压合间隙一致。立板下端通过横向销轴连接了可快速开合的限位挡杆，挡杆端部配有弹簧卡扣，穿装软管时可以将挡杆翻开，直接把软管放入两个压辊之间的工作区域，再扣上挡杆即可完成软管的定位，不需要从软管端部穿入装置，适配管路中间任意位置的夹持需求，尤其适合已经铺设完成的长距离软管的中途截流操作。

从安装边界与尺寸适配性来看，这款夹持装置的开口宽度可以覆盖常规工业场景中6mm到25mm外径的常用软管，整体结构紧凑，不含操作手轮的主体高度控制在120mm以内，宽度在80mm左右，即使在管路排布密集、操作空间狭小的设备舱内部，也能顺利完成装夹操作。T型手轮的操作力臂经过优化，普通操作人员单手施加150N左右的径向力即可产生足够的压紧力，完全截断软管内的流体输送，不需要借助加力杆等额外工具，操作门槛极低。

在实际应用中，这款夹持装置可以覆盖多个场景的使用需求：在化工管路检修时，可以用它临时夹紧防腐输送软管，截断腐蚀性流体的通路，替代传统的管卡实现无泄漏检修；在食品、医疗行业的流体灌装线上，更换灌装头、清理管路时，可以用它夹紧硅胶输送管，避免管内残留流体滴落污染作业台面；在实验室流体试验台架上，也可以用它固定软管位置、调节管路通断，替代管路阀门降低试验台架的搭建成本。

设计过程中充分考虑了不同材质软管的压合特性，上压辊与下压辊的接触边缘都做了R2的圆角过渡，不会对软管外壁产生剪切作用；螺杆的螺距选用4mm的梯形螺纹，具备良好的自锁性能，夹紧到位后即使受到管路内流体的压力冲击，也不会出现螺杆自行回退、夹持松动的问题，不需要额外设置锁止机构，简化了整体结构的同时提升了使用可靠性。框架材质选用普通碳钢做喷塑处理，具备基础的防锈耐腐蚀能力，若用于洁净度要求较高的医疗、食品场景，也可以将接触软管的压辊部分更换为304不锈钢材质，适配不同场景的卫生要求。

不同于市面上常见的固定式管夹，这款夹持装置属于可反复使用的手动工装，不需要固定安装在某一位置，操作人员可以随身携带，在需要的位置随时装夹、随时拆除，不会对软管本身造成永久性损伤，拆除后软管可以快速恢复流通能力，非常适合临时性的管路操作需求。双侧立板的厚度选用5mm的钢板冲压成型，在保证整体结构强度的前提下控制了整体重量，整套装置重量不到1kg，长时间手持操作也不会产生明显的负重感。
