摩托车车架焊接装配固定工装架

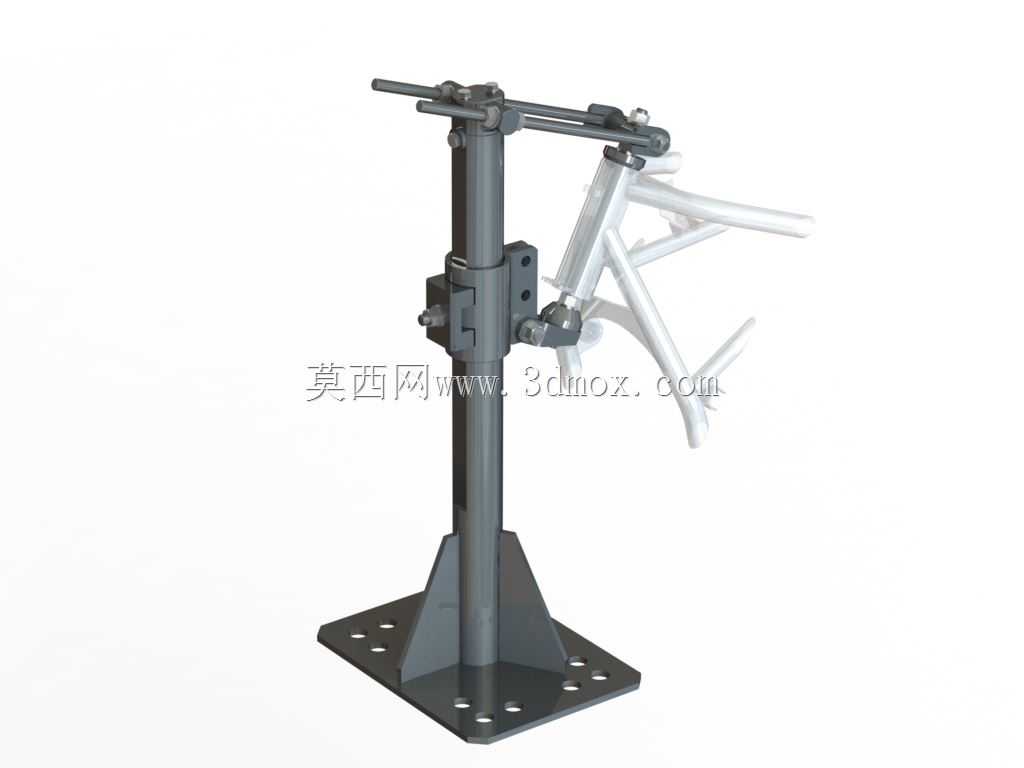

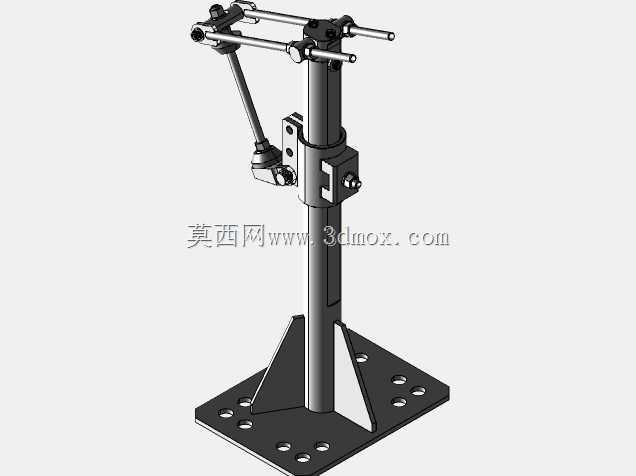

在摩托车整车生产及车架维修改制环节，车架作为整车核心承载基体，其焊接、部件预装过程中的定位精度直接决定后续整车装配的同轴度、部件安装位公差，甚至影响行驶过程中的受力分布与结构稳定性，这款装配固定架正是针对该场景开发的专用工装。不同于通用台钳或简易支撑，该工装的支撑立柱采用方管型材焊接成型，底部安装法兰为带多组安装孔的加厚钢板，可通过螺栓直接固定在车间混凝土地面或者重型装配工作台面上，法兰与立柱之间增设三角加强筋板，抵消车架装夹、焊接过程中产生的侧向倾覆力矩，避免工装受力变形影响定位精度。立柱上配置可沿轴向滑动调整的夹装模块，模块通过侧面的锁紧螺栓实现高度位置固定，可适配不同轮径、不同轴距的跨骑、弯梁类摩托车车架装夹需求，夹装端采用快压式夹头结构，夹头与车架接触位置包覆硬质尼龙垫块，既保证装夹夹紧力足够，避免焊接或装配过程中车架移位，又不会夹伤车架管材表面的防锈涂层或母材表面。工装的横向伸出臂可绕立柱做水平角度调整，端部的定位销可插入车架预设的工艺定位孔内，与主夹装模块形成多点定位约束，模拟车架在整车状态下的安装姿态，让作业人员在焊接副车架、安装发动机吊耳、固定后摇臂转轴座等工序中，无需反复翻转车架即可完成各位置作业，大幅降低重型车架反复搬运翻转的劳动强度。从安装边界来看，该工装总高度适配常规站立作业的人机工程高度，作业人员无需弯腰或垫高即可完成车架中部、上部的焊接与装配操作，底部法兰的安装孔位采用长圆孔与圆孔组合设计，允许安装时存在一定的位置调整余量，降低地面预埋螺栓的施工精度要求。夹装模块的滑动行程覆盖从迷你越野摩托车到常规250cc排量跨骑车的车架高度范围，调整时无需借助额外工具，松开锁紧手柄即可快速滑动到位，适配多品种小批量的车架生产或维修作业场景。在焊接作业场景下，工装整体采用碳钢焊接成型，表面做发黑防锈处理，可耐受焊接过程中的飞溅烫损，不会因为长期接触焊渣出现表面大面积锈蚀剥落的问题，各转动配合位置加装铜质衬套，避免焊接飞溅进入配合间隙导致调整卡滞。在装配作业场景中，该工装可将车架固定在离地合适高度，作业人员可顺畅完成线束排布、油箱安装位适配、脚踏支架固定等工序，多点定位的结构可保证每次装夹的车架姿态一致，便于批量作业时统一操作流程，减少因装夹姿态差异导致的装配误差。不同于复杂的液压自动化装夹工装，该纯机械结构的装配架无需外接气源或电源，部署灵活，既可以用于整车生产线的预装工位，也可以用于摩托车维修门店的车架校正、改装作业场景，结构简单可靠，日常维护仅需定期在滑动配合面涂抹润滑脂即可，无复杂的易损件需要频繁更换。
