M8外螺纹曲面握柄式操作手柄

这类带外螺纹安装端的曲面握柄，是工业设备操作端最常见的手动施力构件之一，日常在普通卧式车床进给操作工位、小型台钻的深度锁紧工位、工装夹具的快速夹紧端、输送线的手动调节挡边位置都能见到它的身影，核心作用是给操作人员提供符合人体工学的握持受力点，把人手的扭转、推拉作用力平稳传递到设备的调节或锁紧机构上，避免直接操作金属杆带来的硌手、打滑问题。

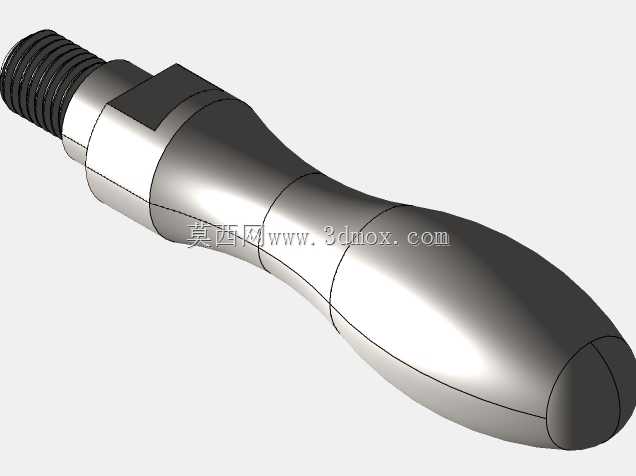

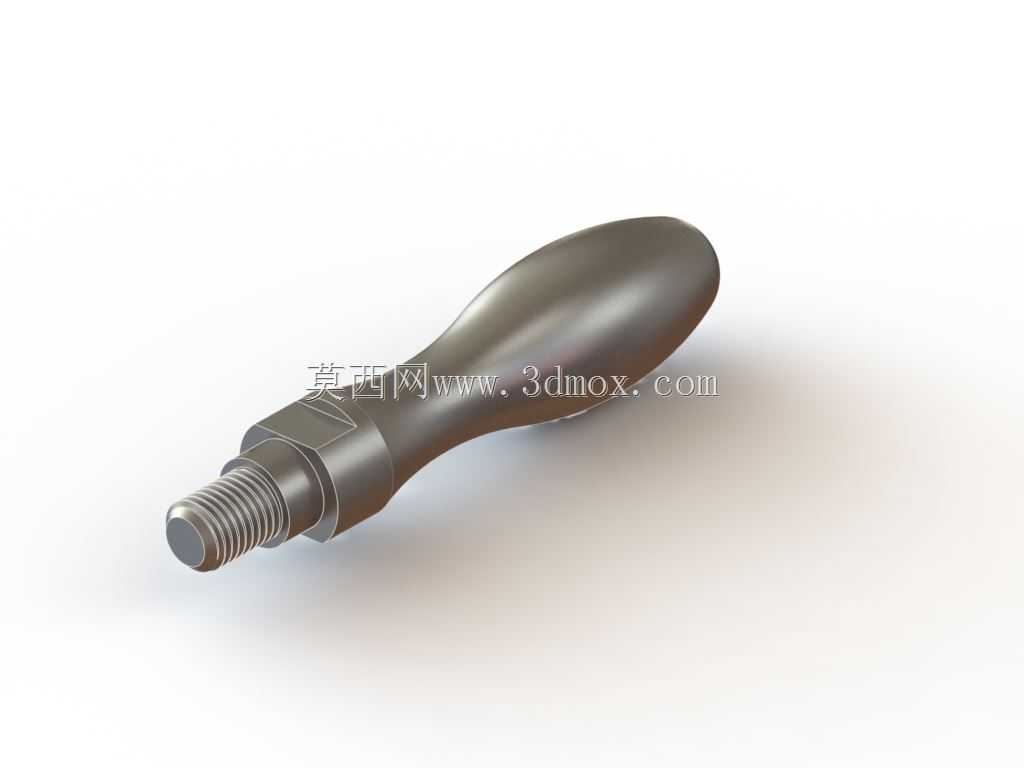

从实际使用场景的需求出发，这个手柄的设计首先考虑了握持的贴合度，整体采用流线型变径曲面造型，从靠近螺纹端的较细颈部，平滑过渡到中段最粗的握持区，再向末端逐渐收窄，整个曲面没有尖锐棱角，人手握持时掌心和指腹能和手柄表面形成较大的接触面积，施力时压强分布均匀，就算长时间带防护手套操作，也不会出现局部硌压的不适感，相比直杆式手柄，扭转相同力矩需要的手部握力更小，能有效降低操作人员的手部疲劳。

安装端采用M8标准外螺纹结构，属于机械领域通用的紧固连接规格，不需要额外加工定制连接座，只要在设备对应操作位置加工M8内螺纹孔，就能直接拧入安装，螺纹段预留了足够的啮合长度，能保证传递常规手动操作力矩时不会出现滑牙、松脱的问题，螺纹根部设计了六角方颈结构，安装时可以用开口扳手卡住方颈位置施加拧紧力矩，避免拧入过程中手柄整体跟转，也能在长期使用出现螺纹松动时，方便操作人员拆卸维护。

尺寸边界上，手柄整体有效长度为60mm，这个长度是经过实际操作验证的合理区间：长度过短会导致握持空间不足，戴厚劳保手套时手指没法完全环绕握柄，施力时容易打滑；长度过长则会占用过多设备周边的操作空间，在设备排布密集的车间工位里，容易勾挂操作人员的衣物或者周边管线，带来不必要的安全隐患。握柄中段的最大直径控制在适合人手握持的范围，既不会因为太细导致握持时压强过大，也不会因为太粗让手小的操作人员没法完全握紧发力。

材质选用上适配常规工业环境的使用需求，整体采用钢铁材质加工，表面做了防锈处理，能适应车间里的切削液飞溅、少量油污附着、常规温湿度变化的工作环境，不会因为短期接触腐蚀性介质就出现表面锈蚀、表层脱落的问题，结构强度足够承受手动操作的最大力矩，就算操作人员偶尔用工具辅助加力拧紧，也不会出现柄部断裂、变形的情况。

在结构细节处理上，螺纹末端做了倒角导向，安装时能快速对准内螺纹孔，不会出现螺纹错牙的问题；曲面和六角方颈的衔接位置做了平滑过渡圆角，避免应力集中，长期反复承受扭转力矩时，不会在衔接位置出现疲劳断裂；整个握柄的表面粗糙度控制在合理范围，既不会因为过于光滑沾了油污后打滑，也不会因为表面过于粗糙划伤操作人员的手部或者手套。

实际选型适配的时候，这个规格的手柄适合需要手动锁紧、调节，操作力矩在30N·m以内的工位，比如小型工装的压板锁紧、设备防护门的手动锁止、机床进给刻度盘的微调操作、检测工位的夹具定位调节都能适用，安装时只要保证配合的内螺纹孔深度大于螺纹段长度3mm以上，就能保证啮合到位，不需要额外增加防松结构，依靠螺纹本身的自锁特性就能满足常规工况下的防松需求，如果是振动较大的设备工位，只要在螺纹段涂少量螺纹锁固胶，就能避免长期振动导致的手柄松动。
