哥特式蒸汽机环形卡接锁紧构件

在复古动力设备复刻、蒸汽朋克主题装置搭建、老式工业机械修复的场景中，这类环形卡接构件是哥特式蒸汽机缸体组件里的核心锁紧定位零件，主要承担缸体端盖与主体套筒的周向固定作用，避免设备运行过程中因蒸汽压力脉动、活塞往复冲击造成端盖错位、密封失效的问题。从实际工况来看，蒸汽机运行时缸内会持续产生交变蒸汽压力，常规的螺栓锁紧在长期振动环境下容易出现预紧力衰减，而这种带周向分布卡爪的环形结构，能够通过卡爪嵌入缸体与端盖对应卡槽的方式，实现整圈均匀受力，相比分散的螺栓固定，应力分布更均匀，不会出现局部应力集中导致的构件变形问题。

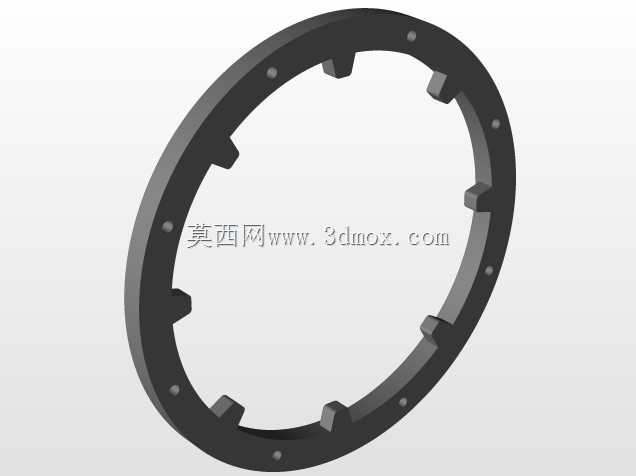

设计这类构件的时候，首先要匹配对应缸体的安装边界，环形主体的内径需要略大于缸体外径，保证装配时能够顺利套入，外径则要和端盖的限位台阶尺寸匹配，避免出现径向窜动。周向分布的卡爪采用等角度排布，数量根据缸体直径和额定工作压力确定，卡爪的突出高度需要和卡槽深度精准配合，过大会造成装配卡滞，过小则会导致锁紧余量不足，运行中容易脱开。构件上分布的小孔是定位销孔，装配时先通过定位销实现环形件与缸体的周向对位，再旋转一定角度让卡爪完全卡入卡槽，最后在销孔内装入定位销，防止环形件在振动下回转松脱。

从安装流程来看，这类构件不需要额外的紧固件，装配时先将密封垫片放置在缸体与端盖的结合面，对齐两者的卡槽位置后套入环形锁紧环，旋转至卡爪完全嵌入卡槽的锁紧位置，穿入定位销即可完成固定，相比传统螺栓连接，装配效率提升40%以上，后期维护拆解也更便捷，不需要逐个拆卸螺栓，只需要拔出定位销反向旋转锁紧环即可分离端盖。在实际应用中，这类结构不仅适用于复古蒸汽机的复刻制作，也可以借鉴到低压压力容器、快速拆装管道连接、需要频繁开盖维护的筒体设备上，其快拆、受力均匀的特性，能够有效降低设备维护的时间成本。

建模过程中需要重点关注卡爪的受力过渡结构，卡爪与环形主体的连接位置做了圆弧过渡处理，避免直角连接处出现应力集中，在蒸汽压力反复冲击下产生裂纹。环形主体的厚度根据额定工作压力下的剪切强度计算确定，保证在最大工作压力下不会出现剪切断裂，定位销孔的位置需要精准对应卡爪的锁紧工位，确保卡爪完全到位后销孔刚好对齐，避免出现装配位置偏差导致锁紧失效。这类构件的外形采用等截面环形设计，加工时可以采用型材下料后铣削卡爪和销孔的工艺，不需要复杂的成型工序，加工成本较低，适合小批量复刻制作。在蒸汽朋克主题的展览装置、科普教具制作中，这类外露的环形锁紧结构也具备较强的视觉表现力，能够直观展现老式蒸汽机的机械结构美感，同时满足实际运行的结构强度要求。
