复古手摇式留声机外观结构三维设计

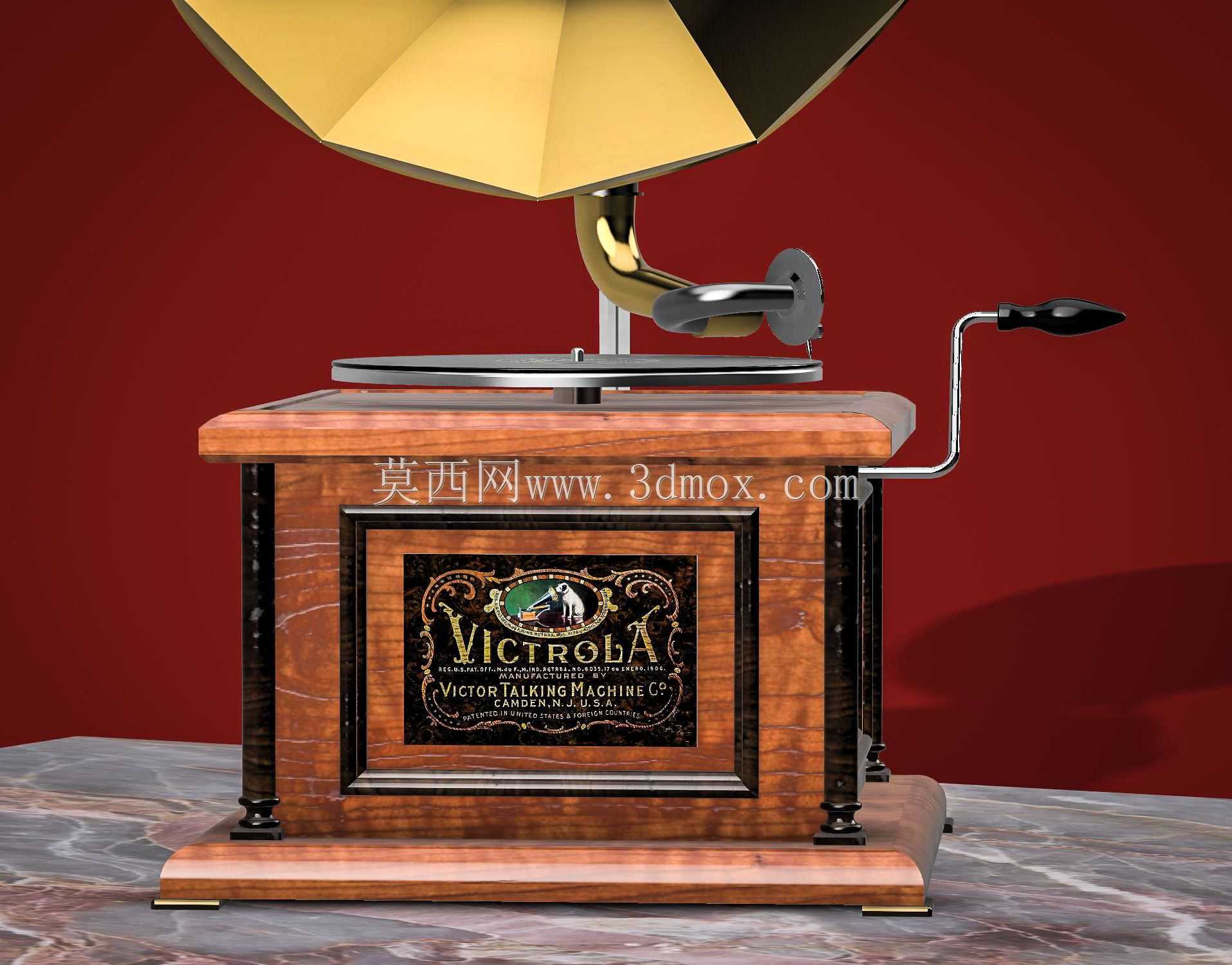

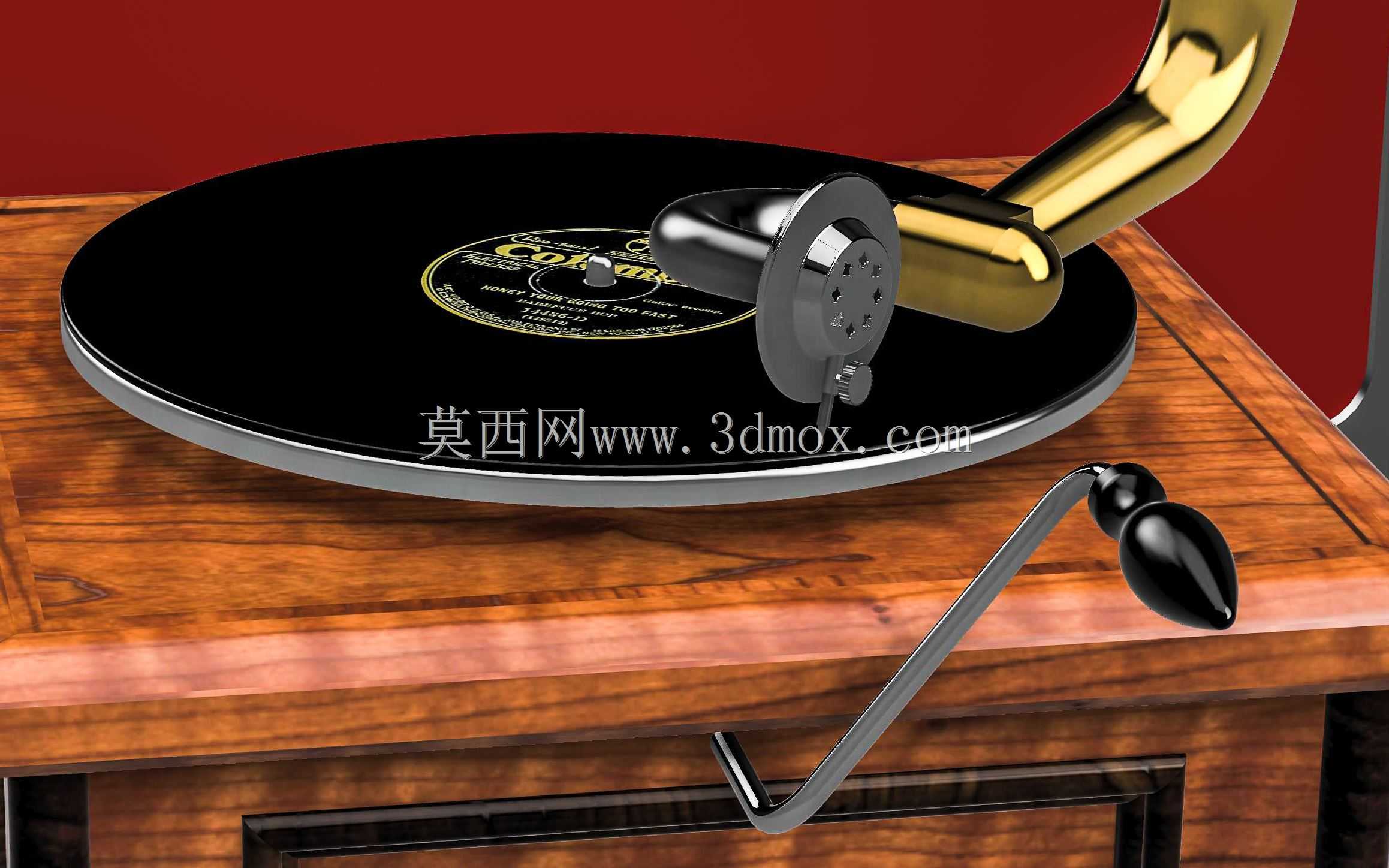

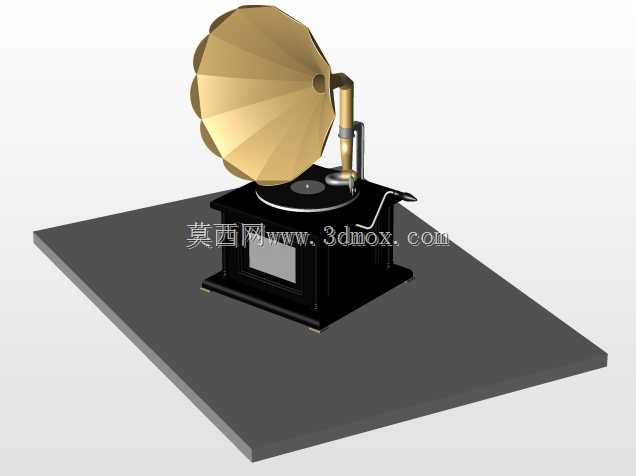

本次建模还原的是经典手摇式留声机结构，这类设备目前主要应用于复古场景陈设、影视道具制作、高端会所软装陈列以及复古音频爱好者收藏领域，部分复刻款产品也会搭配现代唱头实现黑胶唱片的实际播放功能，并非单纯的装饰摆件。从结构设计逻辑来看，建模过程中优先还原了设备的功能分区：底部为实木材质的机箱主体，内部预留了发条动力机构、齿轮传动组的安装空间，机箱正面的装饰铭牌区域做了嵌入式结构设计，边缘做了阶梯式止口配合，既保证装饰件安装的贴合度，也能避免长期使用出现积灰缝隙。机箱侧面的手摇曲柄结构做了可转动的铰接设计，曲柄与机箱内部的动力输入轴采用花键配合形式，建模时预留了0.2mm的转动间隙，避免装配后出现运动卡滞，曲柄末端的防滑握把做了曲面贴合设计，匹配人手握持的弧度，操作时的施力角度经过反复调整，保证上弦过程中施力顺畅，不会出现硌手的问题。机箱顶部的唱盘区域做了同轴度约束，唱盘转轴与底部传动齿轮的同轴度公差控制在0.05mm以内，保证唱片转动时不会出现偏心晃动，避免播放过程中出现跳针问题。唱臂部分采用了多段铰接结构，水平转动与垂直俯仰的自由度都做了限位设计，唱臂末端的唱头安装位预留了标准唱头的安装尺寸，可适配市面上多数通用复刻唱头配件。上方的黄铜色喇叭结构采用多段拼接的锥面设计，每段扇面的拼接角度经过声学反射角度验算，保证声音扩散时的均匀性，喇叭与唱臂的连接管路做了圆弧过渡，避免声信号传递过程中出现不必要的折射损耗。从安装边界尺寸来看，整机落地放置时的底部支撑脚做了可调式结构设计，四个支撑脚的高度调节范围为5mm，可适配不平整的放置台面，保证唱盘始终处于水平状态，避免重力导致唱针偏磨。整机的宽度控制在420mm，深度380mm，含喇叭的总高度为680mm，放置在常规边几、置物架上时不会超出常规家具的台面边界，喇叭的最大外伸尺寸距离机箱后侧边缘180mm，安装摆放时只需预留后侧200mm的散热与操作空间即可，不需要额外占用过多台面面积。建模过程中对木质机箱的纹理拼接、金属件的镀层质感、装饰件的浮雕细节都做了对应结构还原，并非单纯的外观贴图，所有装饰线条都做了实体拉伸切除，保证模型导入渲染软件或者做结构验证时，不会出现破面、法线翻转的问题。针对这类复古设备的复刻生产需求，建模时所有的拼接结构都采用了可拆式设计，机箱的木质外壳、金属装饰柱、喇叭组件、传动机构都可单独拆分，方便后续开模或者3D打印制作样机时，按不同材质分件处理，不需要二次拆分模型。考虑到实际使用场景中，这类设备经常会被放置在公共区域做陈设，建模时特意对所有外露的边角做了R2-R3mm的圆角处理，避免尖锐边角磕碰伤人，同时也更符合复古家具的圆润质感。唱盘表面的防滑绒布区域做了下沉0.5mm的台阶设计，粘贴绒布后表面与唱盘边缘齐平，不会出现绒布边缘起翘影响唱片放置的问题。
