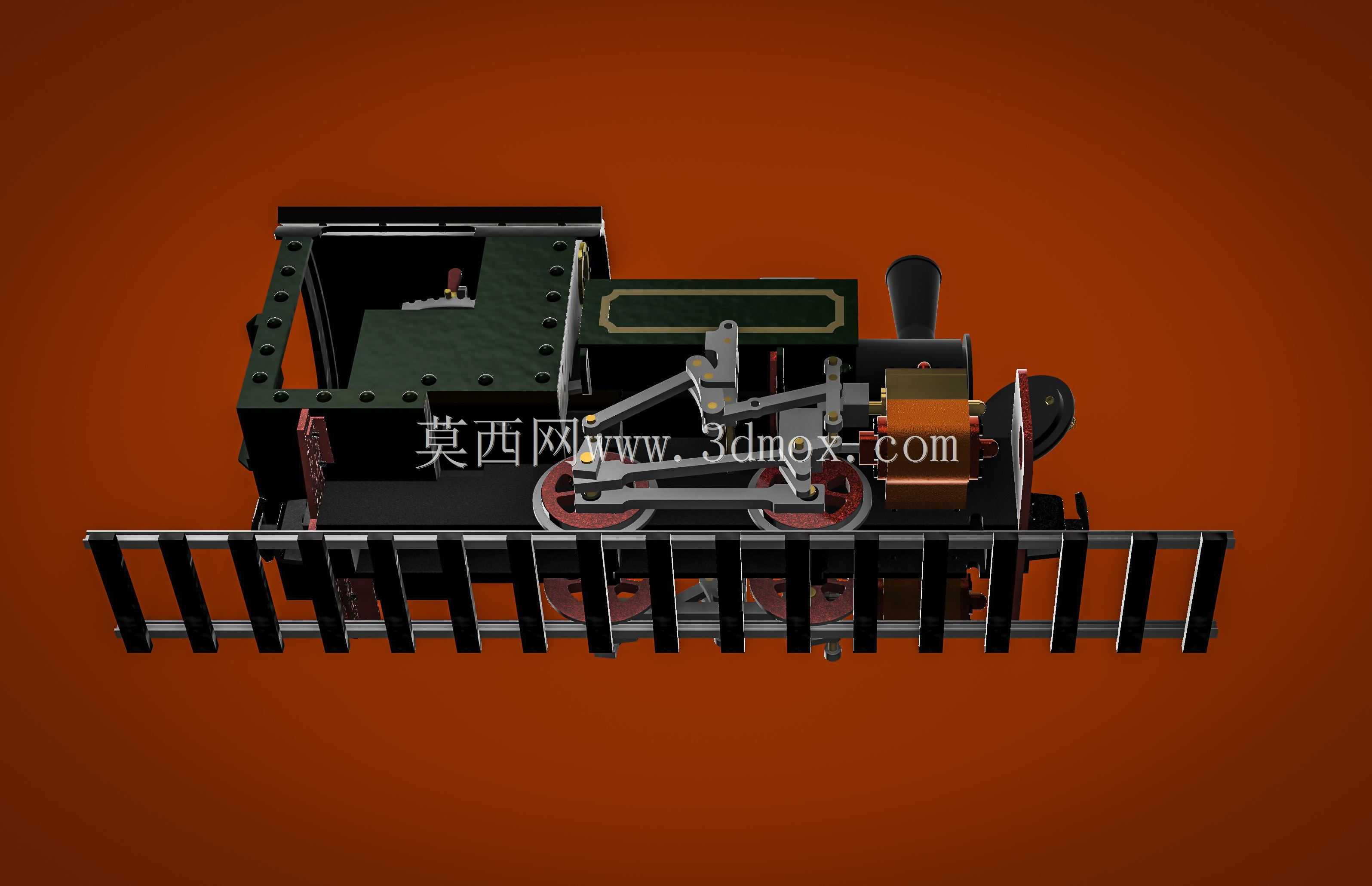

复古窄轨蒸汽机车精细结构设计

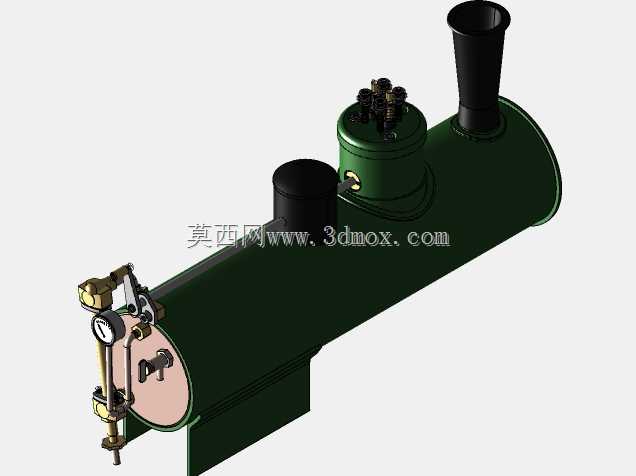

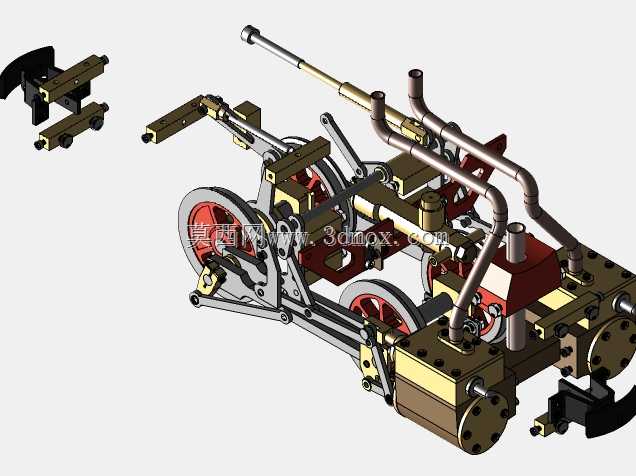

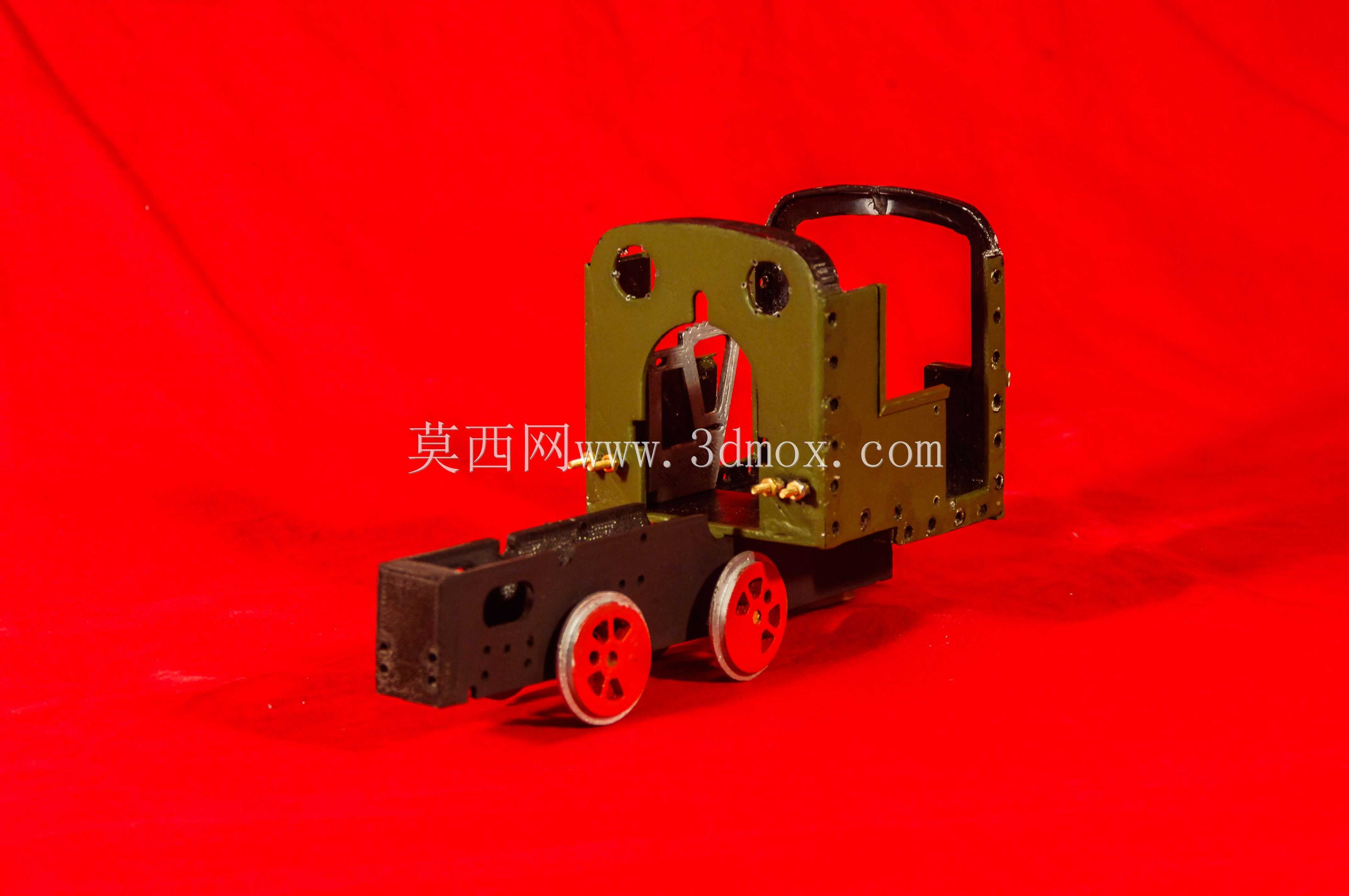

这款窄轨蒸汽机车的结构设计，首先要匹配小型观光线路、厂区短距转运、主题场景展陈的实际使用需求，区别于干线重载机车的大尺寸设计，整体轮廓控制在适配600mm轨距的安装边界内，走行部轮对间距严格对应窄轨轨道的安装公差，轮缘厚度、踏面锥度完全符合小型轨道的运行要求，避免运行中出现脱轨、啃轨的问题。从功能实现逻辑来看，设计时优先还原蒸汽机车的核心结构逻辑，锅炉部分的外形做了等比例缩放，同时预留了如果做动态改装时的动力组件安装空间，烟箱、烟囱的比例经过反复调整，既保留复古蒸汽机车的辨识度，又不会因为上部结构过高导致运行时重心偏移。前部排障器的安装位置做了下沉设计，距离轨面的高度控制在安全间隙范围内，既可以清除轨道上的小型障碍物，又不会在过轨道接缝、道岔时发生剐蹭。走行部的连杆结构做了分件设计，每个传动部件的装配间隙都预留了3D打印制作的公差余量，不管是做静态展示模型，还是后续加装动力组件改做动态运行模型，都不需要对主体结构做二次切削修改。设计过程中没有照搬现有干线机车的结构参数，而是针对小型机车的使用场景做了适配：比如驾驶室的空间比例，按照微缩场景的人偶尺寸做了匹配，侧窗、扶手的位置都符合实际机车的人机操作逻辑，锅炉上的汽笛、安全阀、观察孔这些细节结构，都按照真实机车的排布位置做了还原，没有做随意的简化变形。考虑到3D打印制作的工艺特性，所有外露结构都做了壁厚优化，薄壁部分的厚度控制在打印工艺可实现的最小厚度以上，同时避免出现大面积的悬空结构，减少打印时的支撑用量，后期装配时的修磨工作量也能大幅降低。车架部分的承力结构做了加强设计，即使是静态摆放承托上部锅炉、驾驶室的重量，也不会出现长时间放置后的形变问题，车钩部分的接口尺寸匹配通用的小型机车车钩标准，可以和同比例的车厢模型实现挂接，满足场景拼装的需求。轮对部分的轴孔和车架的安装座做了间隙配合设计，静态装配时可以轻松压入，改装动态时也可以直接替换成带轴承的轮组，不需要重新扩孔修改。锅炉前部的烟箱门结构做了可拆装的分件设计，方便后期如果要加装灯光模拟炉火效果时，不需要破坏整体结构就能完成内部组件的安装。侧面的走台板、扶手杆这些细小结构，都做了根部加强处理，避免打印、搬运过程中出现断裂的问题。整体结构的拆分逻辑完全按照装配顺序规划，从车架走行部开始，向上依次安装锅炉、驾驶室、上部附属配件，每个部件的安装定位都做了对应的止口结构，装配时不需要额外做定位治具就能保证各部件的位置精度，不会出现左右不对称、上下错位的问题。针对展陈使用的需求，机车底部和轨道的接触位置做了平面度优化，放置在轨道上时四个轮对都能和轨面均匀接触，不会出现单点悬空、摆放不稳的情况。外观的曲面过渡全部按照真实机车的冲压、铆接工艺特征做了还原，锅炉部分的曲面弧度、驾驶室的折角、排障器的曲面造型，都没有出现生硬的折线，还原老式蒸汽机车的厚重金属质感。
