两件式立柱锁紧克利皮夹持结构

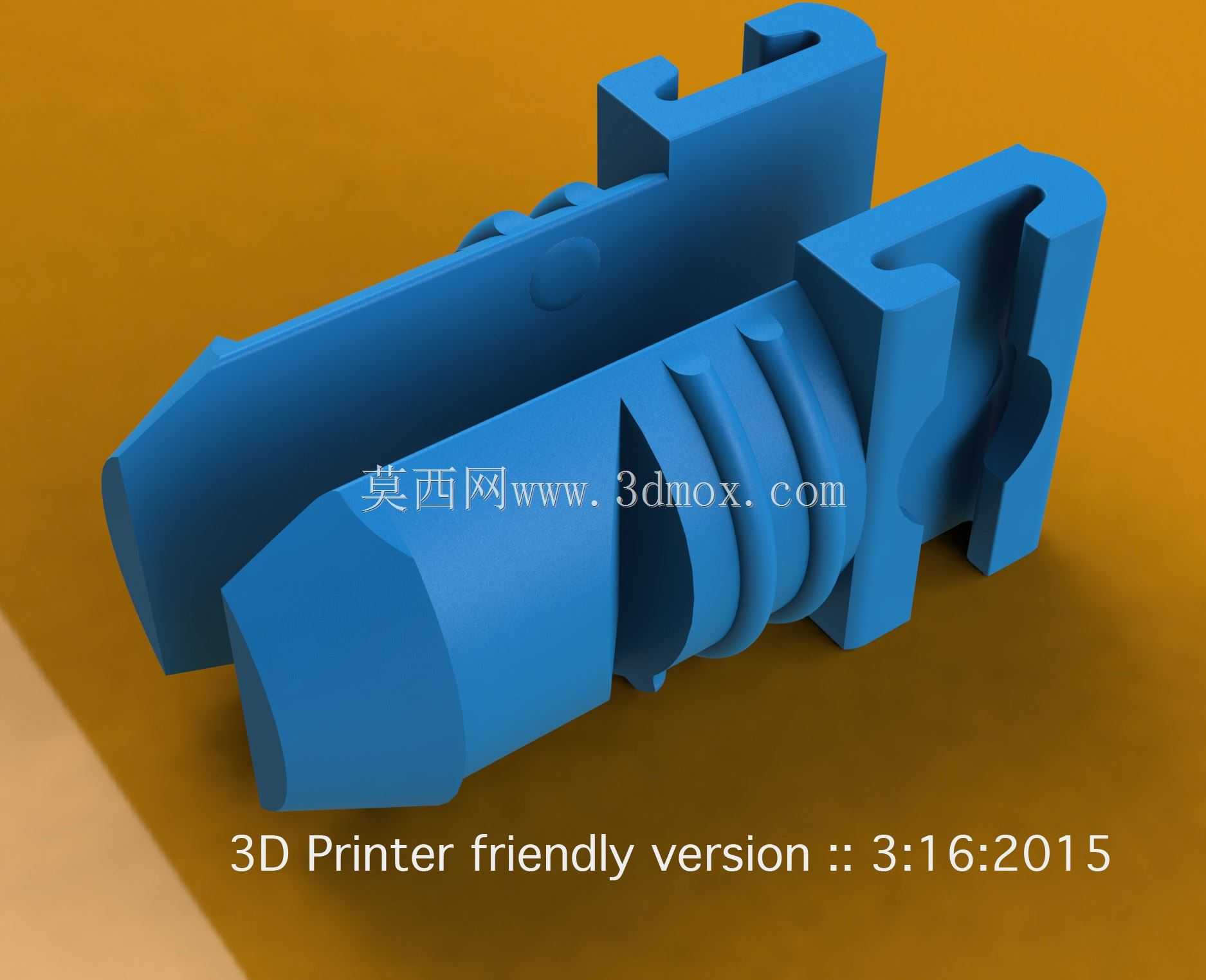

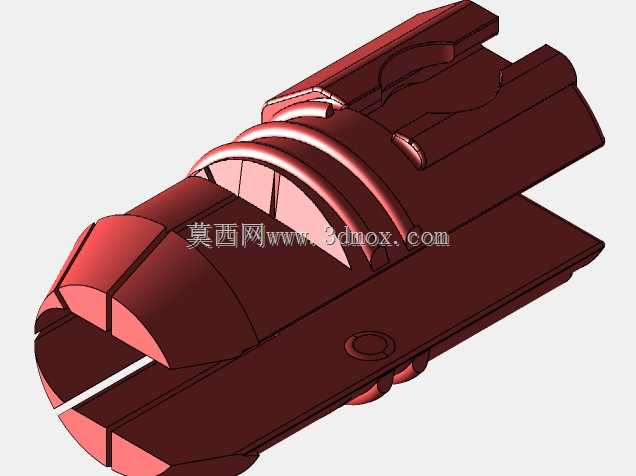

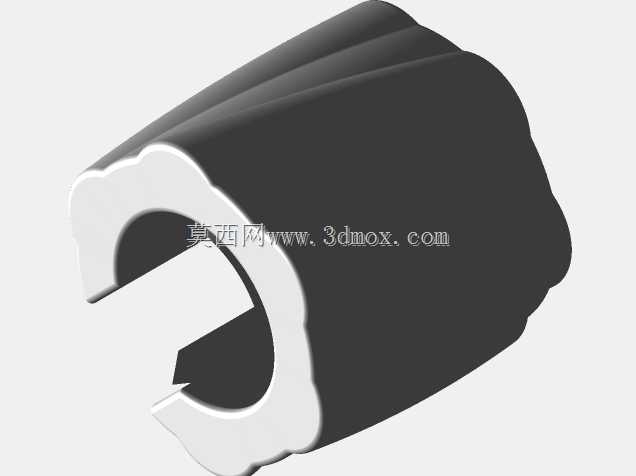

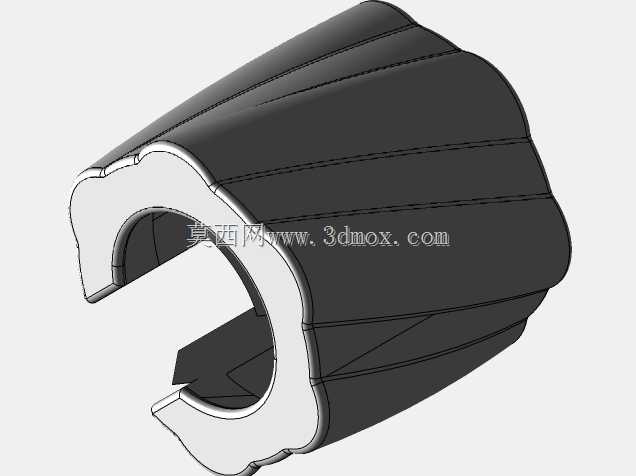

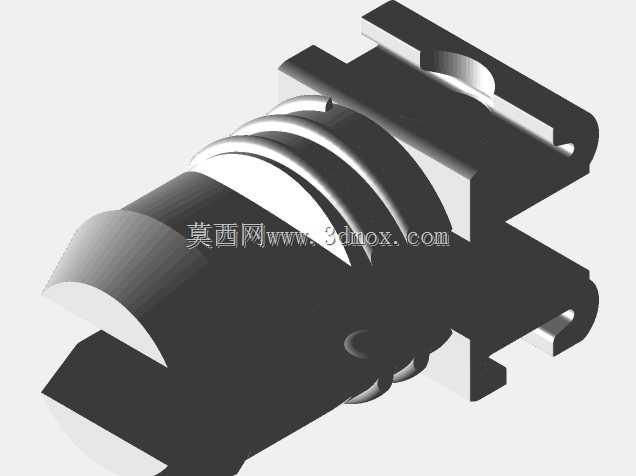

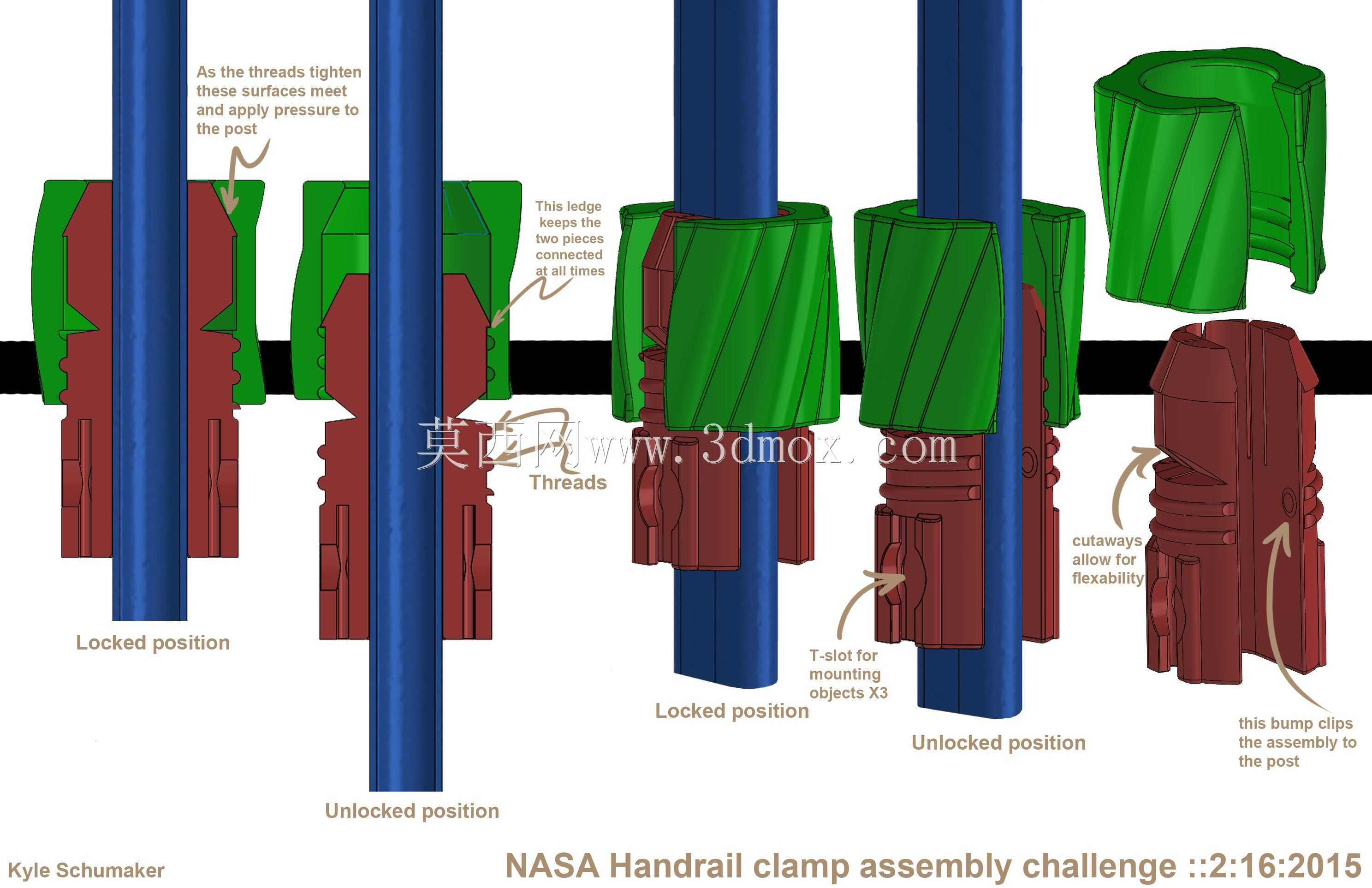

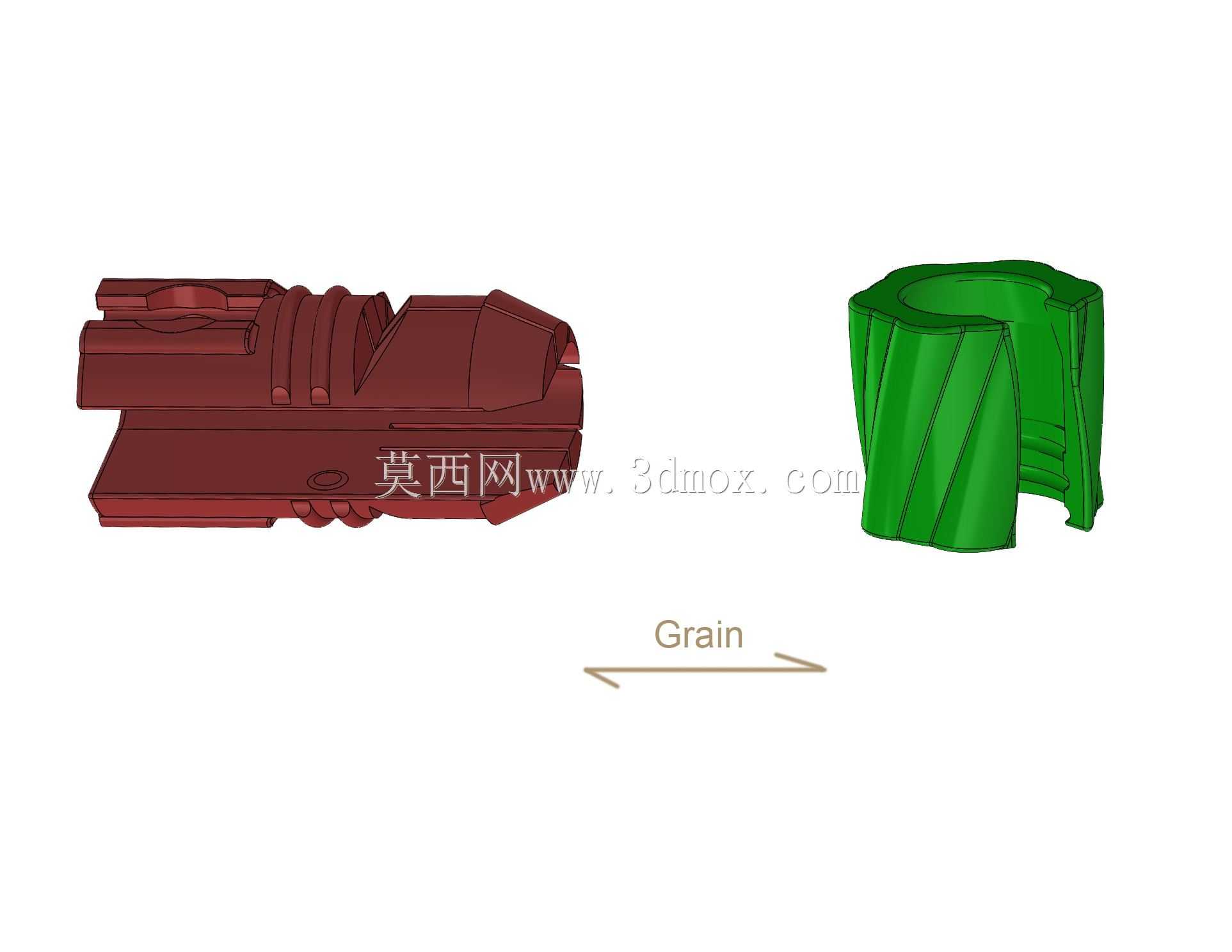

该夹持结构主要面向需要在圆柱杆件上实现快速位置锁定、无额外紧固件操作的应用场景，常见于空间搭载设备的辅助装夹、模块化实验架杆件固定、轻量化工装的快速调位等工况，尤其适配无工具操作的快速拆装需求，在需要频繁调整杆件上装配件位置、且要求锁定后无相对窜动的使用场景下具备明显的操作效率优势。结构整体采用两件对合的装配形式，核心锁紧逻辑依靠对合后楔面与柱面的正压力实现摩擦力锁定，当两个半体沿柱体轴向扣合到位时，内侧带螺旋升角的楔面会同步抱紧圆柱立柱表面，随着扣合行程推进，接触区域的正压力逐步提升，最终依靠接触面的静摩擦力实现位置锁定，无需额外的顶丝、抱箍螺栓等紧固件，操作时仅需沿轴向对齐按压即可完成锁定，解锁时反向施力分离两个半体即可沿立柱自由滑动调整位置。设计上针对3D打印成型工艺做了适配优化，内侧的螺旋锁紧棱边预留了轻微的砂光处理余量，避免打印层纹导致的锁紧卡滞或摩擦力不足问题；结构上设置了一体式的T型安装槽，可直接在夹持体外侧挂载3个标准规格的外接装配件，无需额外设计转接结构，安装槽的位置避开了锁紧受力的核心形变区域，避免挂载负载后影响锁紧可靠性。两个半体的对接位置设置了连续的定位凸棱，扣合过程中凸棱会嵌入对应半体的凹槽内，保证两个半体始终保持对齐状态，不会出现周向错位导致的锁紧失效；结构局部做了减薄切槽设计，预留了合理的弹性形变余量，既保证扣合过程中不会因刚性过大导致装配卡滞，也能让锁紧接触面更好地贴合立柱表面的微小形位误差，提升锁紧后的接触刚度。结构的解锁与锁定状态有明确的位置区分，锁定状态下两个半体的卡扣完全卡入定位止位，外侧的标识凸点完全对齐，操作人员可通过目视和触感直接判断是否锁定到位，无需额外做位置校验。针对一次性扣合的使用需求，对接位置设置了倒刺式卡扣结构，当按压到位后卡扣会自动锁死，两个半体无法非破坏性分离，适合不需要反复拆装的永久固定场景；如果需要反复拆装，可将倒刺结构的干涉量调整到合理范围，实现多次重复锁紧解锁。安装边界上，该夹持结构适配固定直径的圆柱立柱，夹持体的径向轮廓尺寸控制在合理范围，不会占用过多径向安装空间，外侧的安装槽端面与立柱中心的距离经过校核，挂载常规尺寸的小型配件时不会出现与立柱干涉的问题；轴向的锁紧行程经过优化，按压到位的行程控制在单手可操作的施力范围内，操作人员单手握持两个半体对齐立柱后一次按压即可完成锁定，无需双手配合操作。结构的受力路径经过优化，锁紧时的接触压力均匀分布在多道螺旋棱边上，避免局部应力集中导致的塑料件蠕变失效，长期负载下的锁紧保持能力优于单点顶丝的锁紧形式；针对塑料件的材料特性，锁紧棱边的根部做了圆角过渡，避免反复形变过程中出现应力开裂问题，切槽位置的壁厚均匀，打印成型时不会出现局部缩孔或翘曲变形，保证成型后的尺寸精度满足锁紧配合要求。
