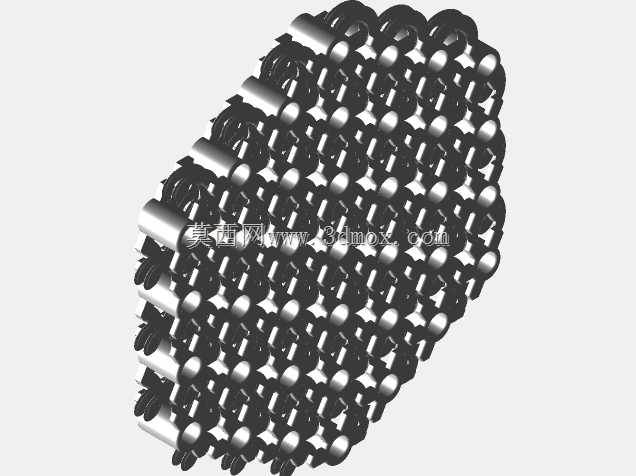

可3D打印柔性链式连接件结构设计

做结构设计这几年，接触过不少需要柔性传动或者柔性连接的工况，很多场景下传统金属链条要么重量偏大，要么定制成本高，尤其是小批量试制、非标设备适配的时候，开模做金属链节的周期和成本都很难压下来，这也是当初做这个链式结构设计的初衷。从实际应用场景来看，这类可打印的链式构件适配范围很广，小到桌面级设备的柔性走线拖链、文创产品的可动关节组件，大到轻型输送线的辅助承载链段、教具演示用的传动链模型，甚至是一些穿戴类辅助器具的柔性支撑段，都能用到这类结构，只要工况载荷在3D打印材料的承受范围内，就能根据实际需求调整链节尺寸快速出件，不用等外协加工的周期。

设计的时候最先考虑的是链节的铰接配合间隙，很多新手做3D打印的铰接结构容易犯的错就是把配合尺寸卡得太死，打印完层纹堆积直接把铰接点卡死，根本动不了，所以在做链节的公母头配合的时候，特意给铰接轴和轴孔留了适配FDM打印的单边间隙，这个间隙不是固定值，是根据常用PLA、PETG材料的打印收缩率算出来的，常规0.4mm喷嘴打印完不需要二次打磨，直接就能活动，不会出现松垮或者卡滞的问题。然后是链节的柔性表现，这里说的柔性不是单节链节的形变，而是整链拼接之后的弯曲、扭转自由度，每一节链节的转动角度做了限位设计，不会因为弯折角度过大导致链节脱开，同时多节串联之后能实现大曲率的弯曲，不管是走圆弧轨迹还是做不规则的柔性支撑，都能保持结构的整体性，不会出现局部脱节的情况。

从结构特性上来说，这个链式结构的每一节都是统一的标准化单元，不需要额外的连接销轴，打印完直接就能拼接，省掉了额外装配件的采购和装配工序，这一点对于小批量应用来说非常友好，不需要单独备销轴、卡簧这些小零件，打印完按需要的长度拼接就行，拆换也很方便，某一节损坏了直接替换单节就行，不用整链报废。考虑到不同应用场景的载荷需求，链节的受力部位做了加厚处理，铰接位置的受力截面做了圆弧过渡，避免应力集中导致打印件在反复弯折的时候出现断裂，尤其是链节和铰接位衔接的位置，特意做了圆角加强，不会因为频繁弯折出现疲劳开裂的问题。

关于安装边界和尺寸适配，这个结构的设计预留了很大的调整空间，单节链节的长宽高尺寸可以根据实际安装空间等比例缩放，不会因为缩放导致铰接配合失效，因为配合间隙是按比例同步调整的，不管是做几毫米大小的微型链用在文创模型上，还是做几十毫米节距的大尺寸链用在轻型输送场景，只要按比例缩放参数就能直接用。安装端的接口也做了通用化设计，链的两端可以直接适配常见的连接板、固定座结构，不需要额外做转接件，不管是锁螺丝固定还是粘接固定，都有足够的安装平面，不会出现固定端强度不足的问题。

实际测试的时候，用PETG材料打印的样件，反复弯折上千次也没有出现断裂或者松旷的问题，整链的拉伸强度也能满足轻型载荷的使用需求，要是需要更高的强度，换用尼龙或者碳纤维增强耗材打印就行，结构本身不需要做修改，因为壁厚和加强筋的设计已经预留了不同材料的适配空间。另外这个结构在打印的时候不需要加支撑，不管是平放还是竖打，铰接位置都不会出现悬空结构，能省掉不少支撑材料的消耗，打印完去除支撑的工序也省了，打印成功率很高，哪怕是刚接触3D打印的新手，只要参数调得差不多，都能打出能用的件。

很多人觉得3D打印的链式结构只能做摆件玩，其实不然，在很多非重载的工业场景里，这类结构的实用性非常强，比如设备内部的线缆防护拖链，传统的塑料拖链最小弯曲半径是固定的，有时候设备内部空间紧凑，标准拖链的弯曲半径塞不进去，这时候用这个链式结构按需调整节距和转动角度限位，就能做出刚好适配安装空间的定制拖链，成本只有采购标准拖链的几分之一，而且交付速度快，当天打印当天就能装上用。还有一些做非标自动化的朋友，用这个结构做小型工件的柔性输送轨道，整链弯成需要的轨迹，配合小型驱动轮就能实现工件的转向输送，不用单独定制复杂的导轨，调试的时候改长度也方便，加几节减几节就能调整输送距离，非常灵活。

做这个结构设计的时候没有搞那些花里胡哨的造型，所有的结构细节都是围绕实际使用来的，比如链节表面的防滑纹理，不是为了好看，是当输送面用的时候能增加和工件的摩擦力，避免工件输送的时候打滑；铰接位置的防尘间隙设计，是考虑到工业场景有粉尘的情况，不会因为少量粉尘进去就把铰接点卡死，日常维护只需要定期吹一下灰就行，不用频繁拆洗。整链拼接之后的直线度也做了优化，每节链节的对接面做了定位止口，拉直的时候不会出现上下左右的偏摆，作为直线段使用的时候能保持足够的直线精度，不会弯弯曲曲的影响使用。
