电力变压器配套长杆式操作锁具结构

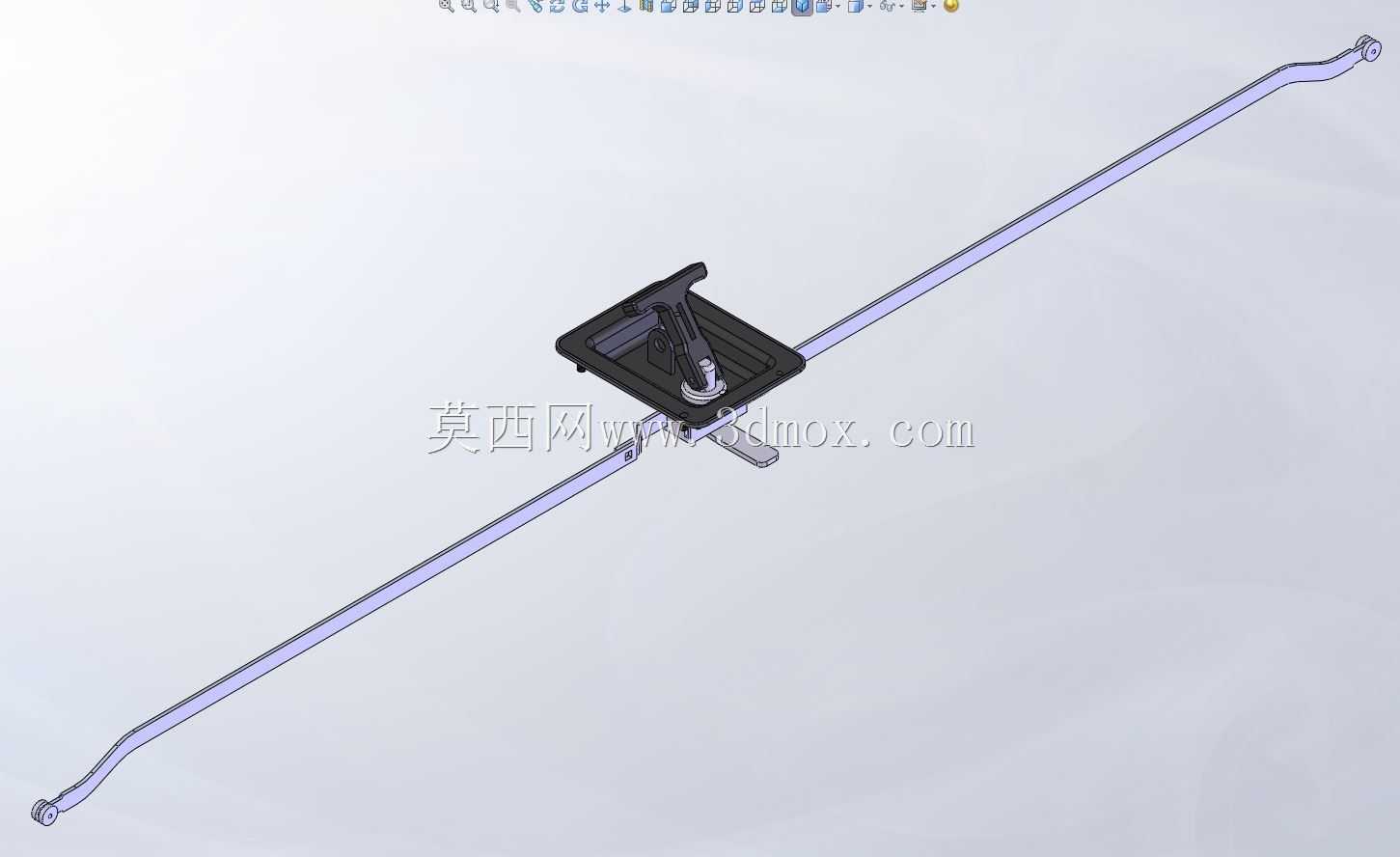

这类长杆式锁止构件主要应用于油浸式配电变压器、箱式变电站的外部操作联锁场景，核心作用是在变压器检修、断电维护阶段实现操作机构的可靠锁止，避免误分合、带负荷操作引发的电力安全事故，同时也能在设备长期停运时防范无关人员违规触碰操作端，是配电设备安全防护体系里的小尺寸但高可靠性关键配件。从结构设计逻辑来看，整套构件分为中部锁座与两端延伸的长操作杆两部分，锁座部分集成了锁芯、拨叉、定位卡扣三个核心功能模块，锁芯采用常规弹子锁结构适配通用运维钥匙，拨叉的转动行程经过精准限位，转动90度即可完成锁止与解锁状态的切换，避免超程转动导致内部卡滞；定位卡扣直接卡接在变压器油箱侧壁的预留安装位上，不需要额外焊接固定件，适配多数主流10kV级配电变压器的侧壁安装孔位间距。长操作杆采用冷拉扁钢折弯成型，截面尺寸控制在12mm*4mm，既保证足够的抗扭强度，在操作时不会因为受力产生明显形变，又能控制整体重量，单根杆件重量不超过0.8kg，方便现场运维人员单人拆装。杆件两端的连接头采用卷边圆孔设计，直接与变压器分接开关、接地开关的操作拐臂铰接，铰接位置预留0.5mm的活动间隙，避免加工公差累积导致操作卡涩，同时杆件表面做了镀锌钝化处理，能适应户外露天环境下的温湿度变化、酸雨腐蚀，长期使用不会出现锈死无法操作的问题。在安装边界上，锁座的整体安装平面尺寸为120mm*80mm，安装孔位采用腰型孔设计，孔位调节范围达到±5mm，能够抵消变压器壳体焊接、钣金加工带来的位置偏差，不需要现场二次扩孔即可完成装配；长杆的总长度根据适配的变压器容量等级做了匹配，常规100kVA到630kVA容量的配电变压器，杆件总长度控制在1200mm左右，两端折弯角度为15度，刚好贴合变压器壳体的弧形外壁，不会突出设备外轮廓过多，避免运输、吊装过程中杆件被磕碰变形。从功能特性来看，这套锁具的锁止状态具备明确的位置反馈，锁止到位时拨叉会卡入操作拐臂的限位槽内，此时操作杆完全无法转动，解锁状态下拨叉脱离限位槽，操作杆可以顺畅转动完成开关分合操作，整个操作过程的阻力控制在15N以内，运维人员不需要借助额外工具即可手动完成。设计阶段特意规避了复杂的多连杆传动结构，整套构件只有锁座内部3个活动零件，杆件本身为一体式结构，没有拼接焊点，从根源上减少了故障点，在户外长期使用的故障率远低于多节拼接式的锁止结构。另外在细节处理上，锁座的外罩采用阻燃ABS材质注塑成型，表面做了防滑纹理，既可以遮挡内部锁芯结构避免雨水、灰尘直接灌入，也能在冬季低温环境下避免操作人员直接接触金属构件产生粘黏，外罩与金属底座的连接采用卡扣式结构，更换锁芯时不需要拆卸整个锁座，只需要撬开外罩即可完成内部零件更换，后期维护成本极低。这类锁具的适配场景不仅包含常规柱上变压器，也能适配落地式箱变的外部操作机构，只需要根据安装位置调整长杆的折弯角度与总长度即可，不需要改动锁座的核心结构，具备较强的通用适配性。
