军用发烟装置结构三维设计

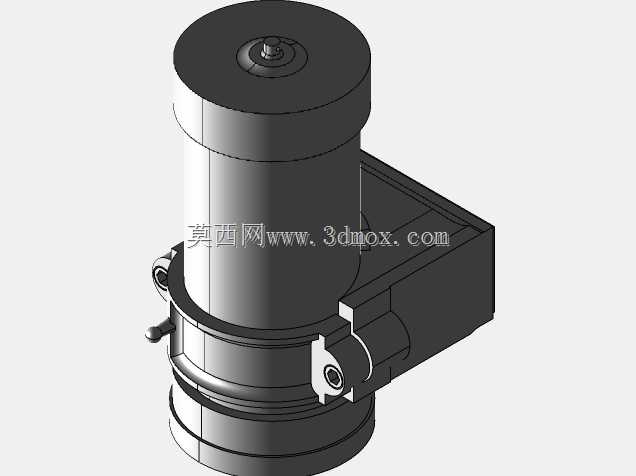

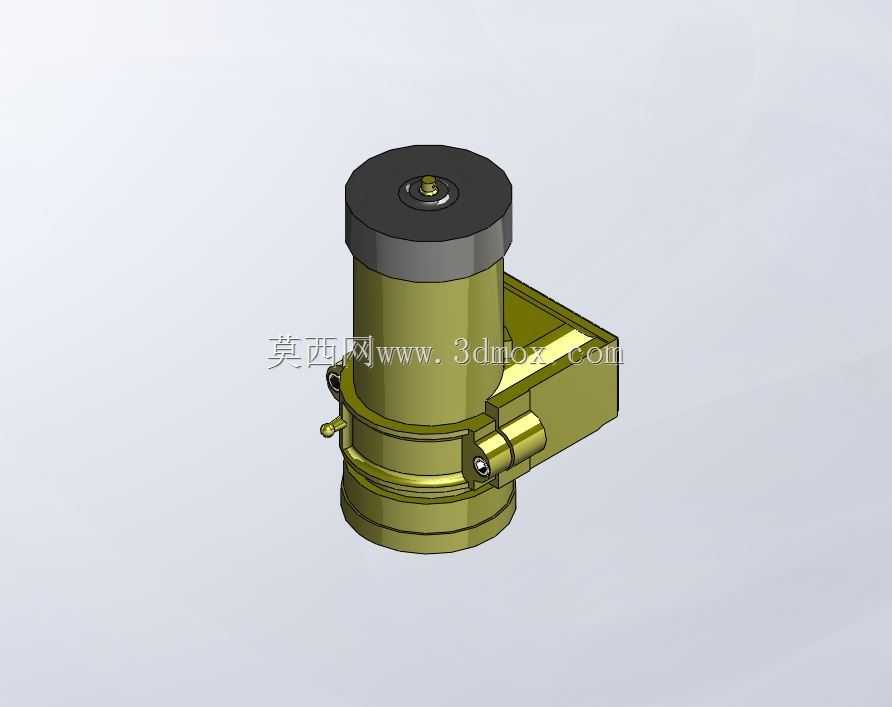

在地面战术行动、阵地隐蔽、装备佯动等实战场景中，烟幕遮蔽类装备是降低敌方光学侦察效率、掩护己方作战单元机动转移的核心战术器材，这款发烟装置的结构设计完全围绕野外复杂工况下的快速部署、可靠触发、稳定发烟需求展开。从结构布局来看，装置主体采用柱形储烟腔与侧置安装座一体化的构型，柱形腔体作为发烟药剂的承载空间，内部预留了药剂装填腔、导火通道与喷口导流结构，顶部的端盖采用压合式密封结构，既可以保证储存运输过程中腔体的密封性，避免药剂受潮失效，也能在发烟触发后快速导通排烟路径，让烟幕按照预设方向均匀扩散。侧置的安装座是整个装置的固定接口，设计有适配标准战术挂载架的连接孔位，安装面的平面度公差控制在0.1mm以内，保证装置挂载到载具、阵地支架或者单兵携行架时不会出现松动晃动，安装座与主体腔体的连接部位做了加强筋过渡，能够承受携行过程中的冲击振动，避免结构断裂失效。触发机构设置在腔体侧下方，采用保险销加按压触发的冗余设计，平时运输携行时保险销锁定触发杆，完全杜绝误触发的可能，部署到位后拔出保险销，按压触发杆即可引燃内部发烟药剂，触发力设计在15N到20N之间，既不会因为外力磕碰误触发，也能保证操作人员戴战术手套时可以顺利操作。从设计思路上，整个装置的结构优先考虑可靠性与环境适应性，所有外露的金属部件都做了氧化钝化处理，能够在-40℃到55℃的环境温度区间正常工作，淋雨、沙尘环境下不会出现机构卡滞、密封失效的问题。腔体的壁厚经过反复校核，既保证足够的结构强度，承受药剂燃烧时的内部压力，也尽可能控制整体重量，降低携行负担。发烟喷口设置在顶部端盖中心位置，内部的导流槽采用螺旋式设计，能够让烟幕喷出时形成均匀的扩散面，避免烟柱集中向上飘散，快速形成横向宽度足够的遮蔽带，有效遮蔽可见光、近红外波段的侦察视线。在安装边界上，装置整体的最大外轮廓尺寸控制在紧凑范围内，柱形腔体直径适配常规的弹药携行具袋位，侧置安装座的突出长度不会影响载具上其他装备的挂载，安装孔位的间距符合通用战术挂载接口的尺寸规范，可以直接适配现有各类载具的武器挂架、阵地临时布设支架，不需要额外加工转接配件。装置底部的定位凸台能够在安装时快速对准安装位，减少部署时的对位调整时间，在突发战术场景下可以快速完成布设、触发，在数秒内形成有效遮蔽烟幕。结构设计过程中充分考虑了勤务使用的便利性，端盖与腔体采用螺纹加密封圈的连接方式，勤务人员不需要专用工具就可以完成药剂的更换、装置的检修，所有活动部件都设计有防尘结构，长时间野外部署时不需要频繁拆解维护就能保证机构动作可靠。触发机构的传动路径做了简化设计，传动零件数量少，加工装配难度低，适合批量生产制造，零件的公差配合选用间隙适中的过渡配合，既保证活动部件动作顺畅，也不会因为间隙过大出现晃动松脱。整个装置的重心经过优化，落在安装座的支撑面范围内，挂载状态下不会出现偏载倾斜，长时间挂载不会对挂架造成额外的偏心力矩，保证载具高速机动、剧烈颠簸时装置的固定稳定性。
