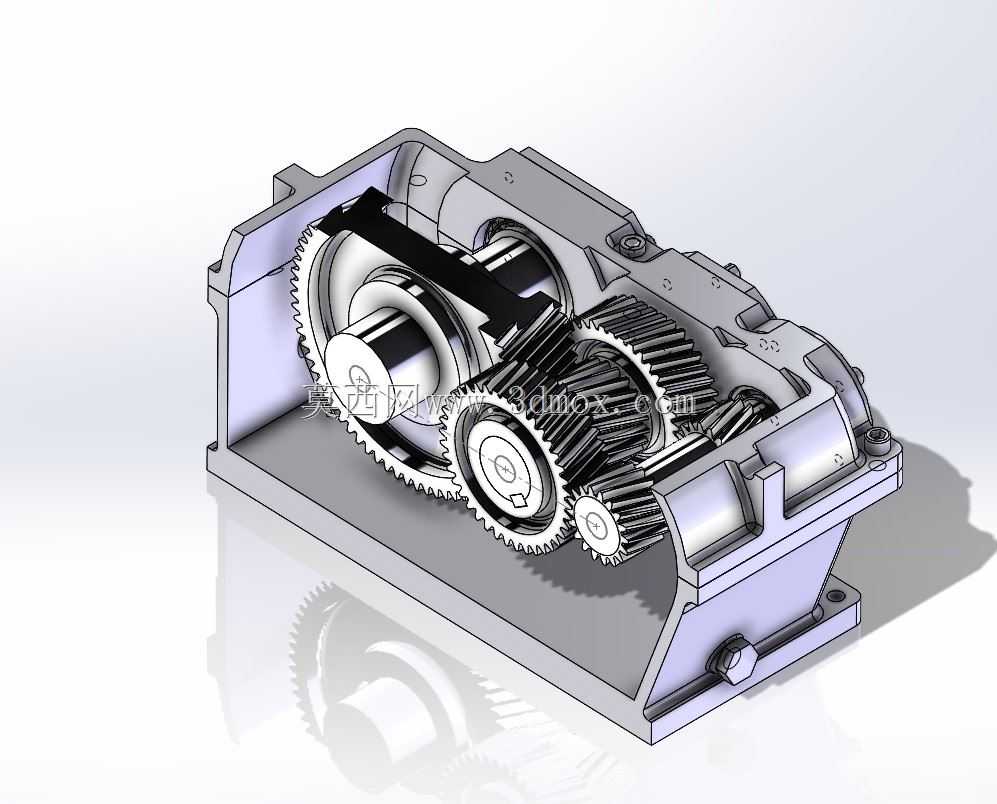

两级斜齿轮传动减速箱体结构设计

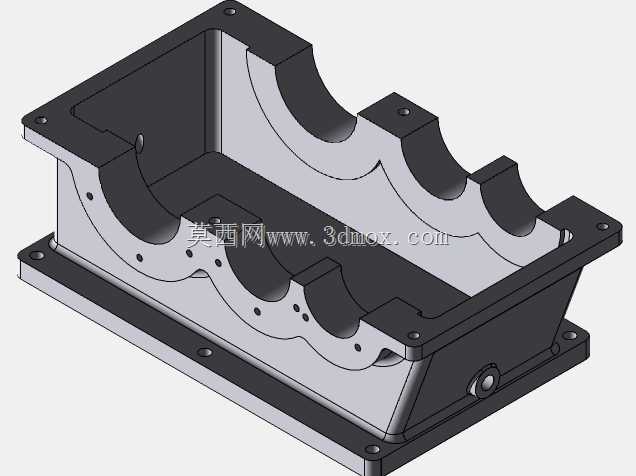

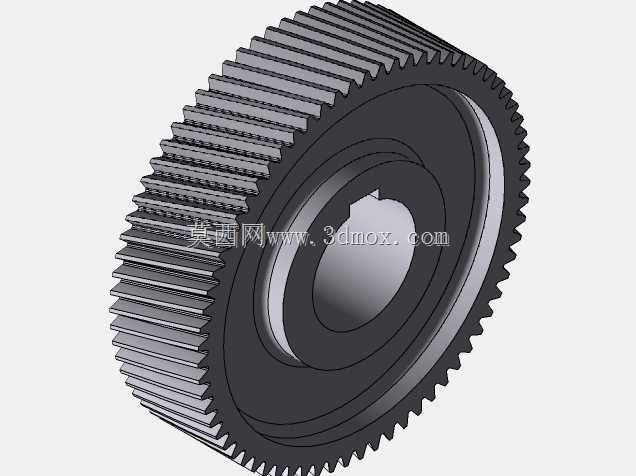

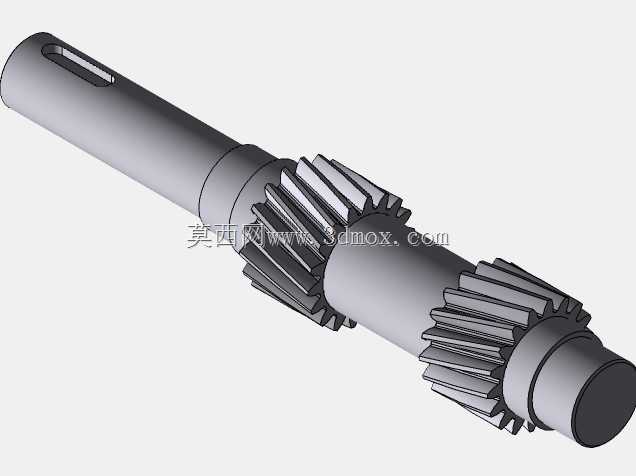

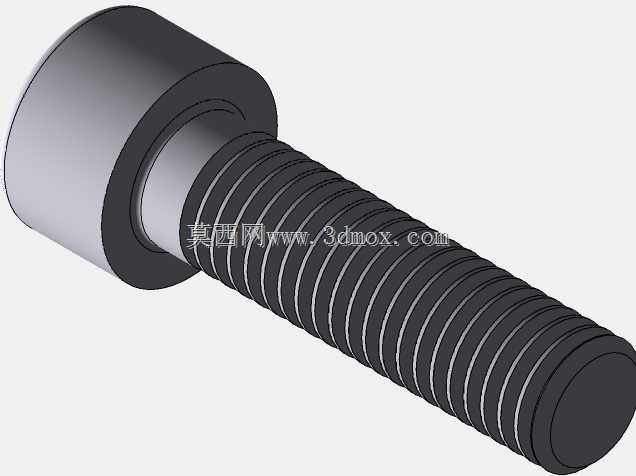

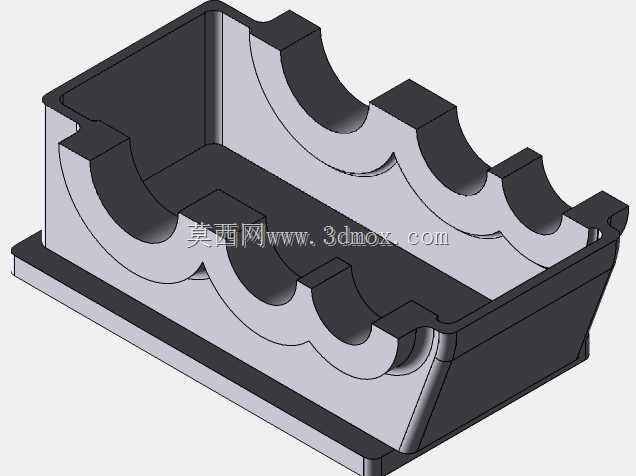

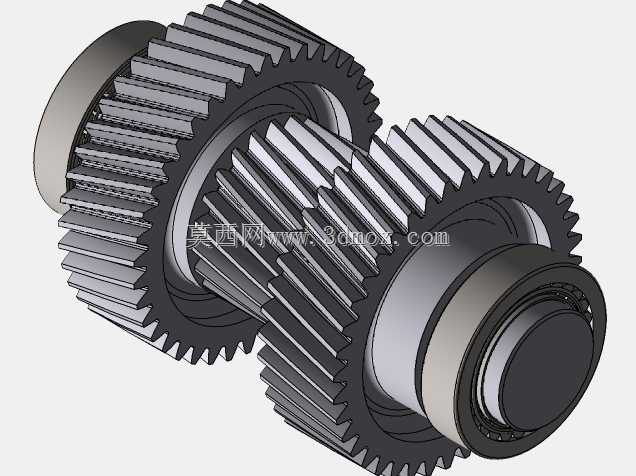

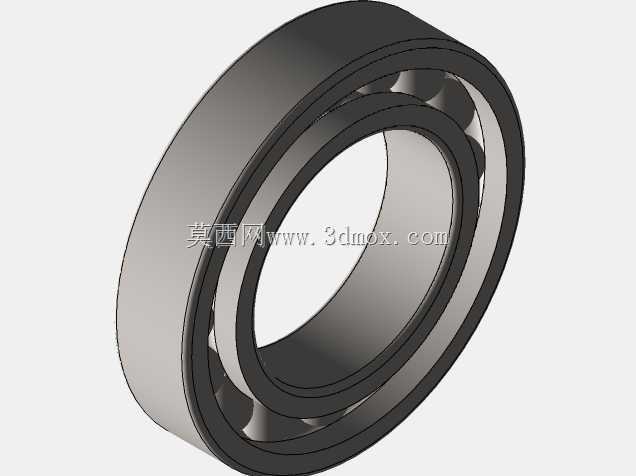

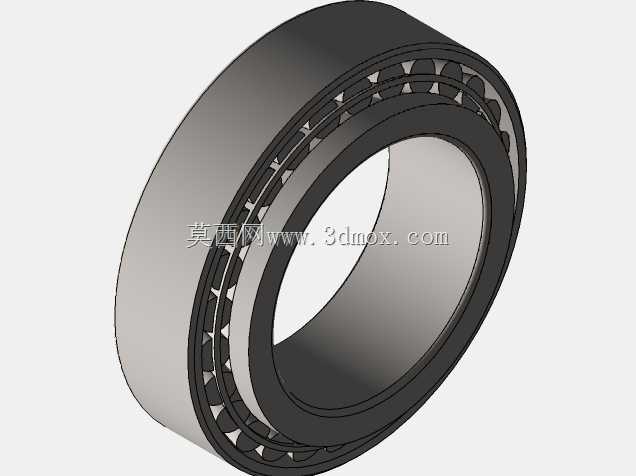

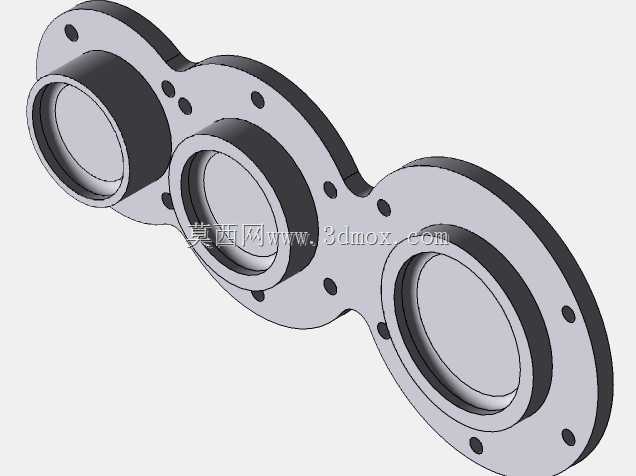

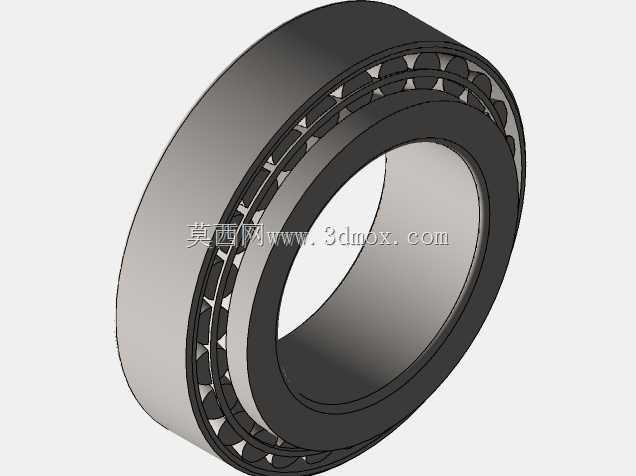

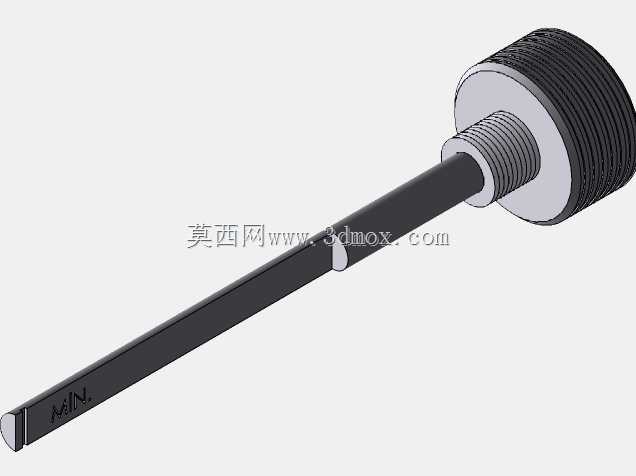

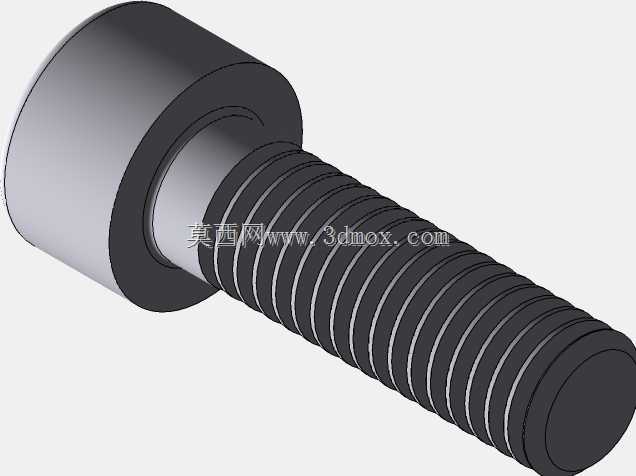

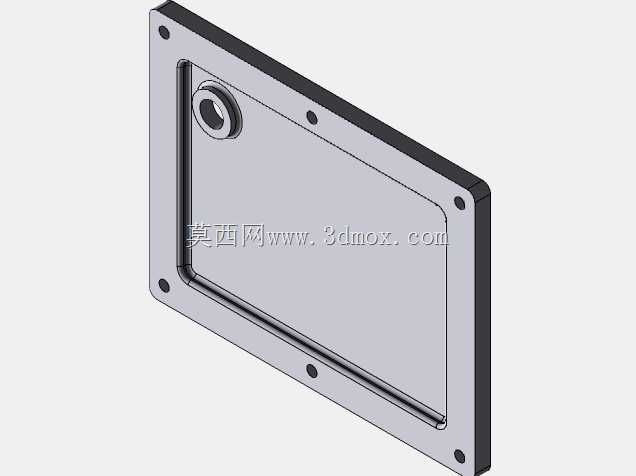

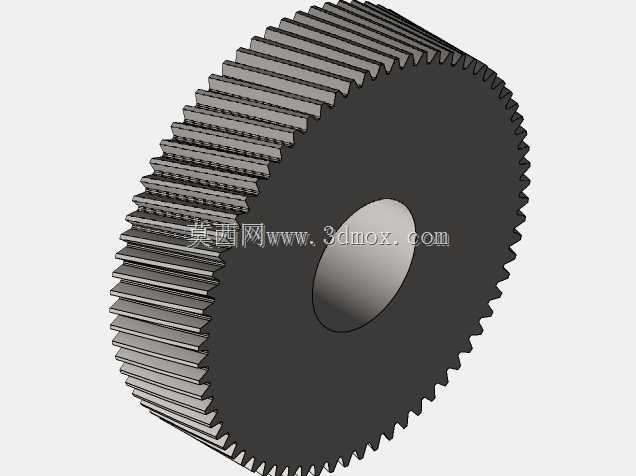

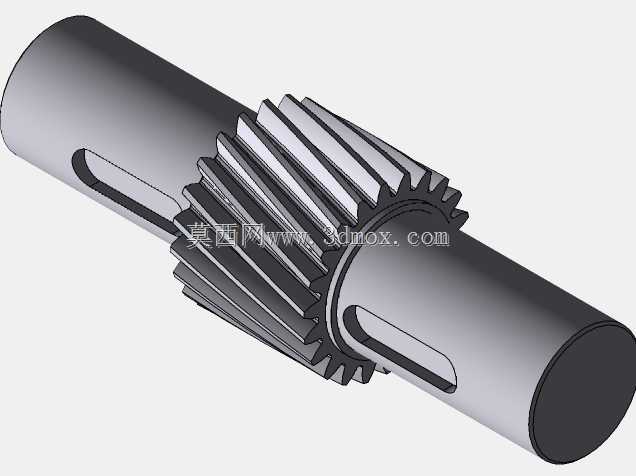

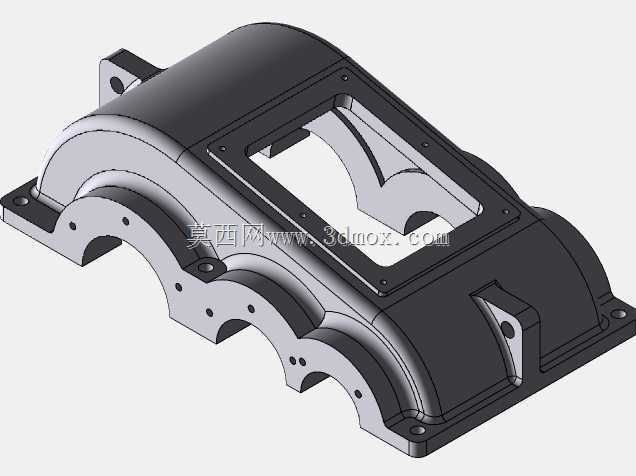

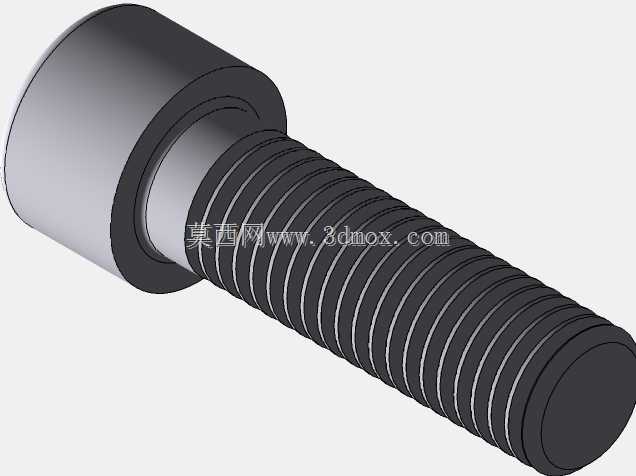

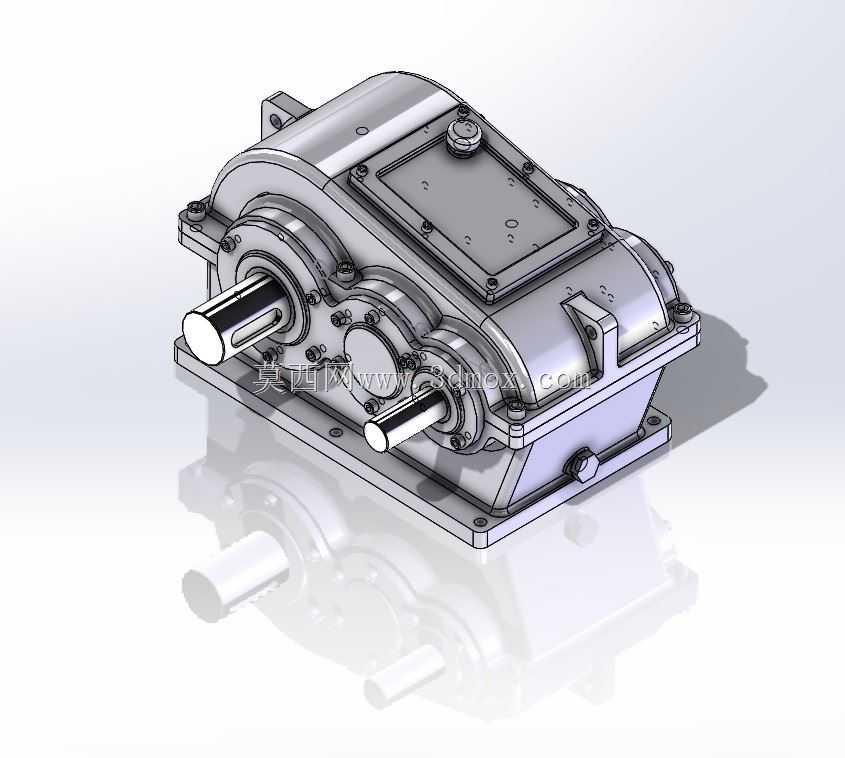

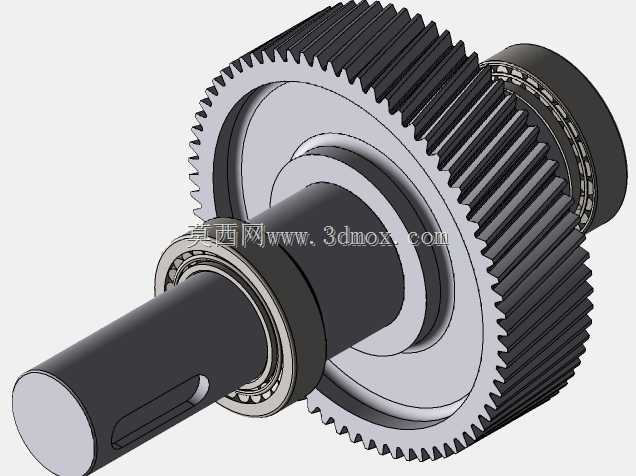

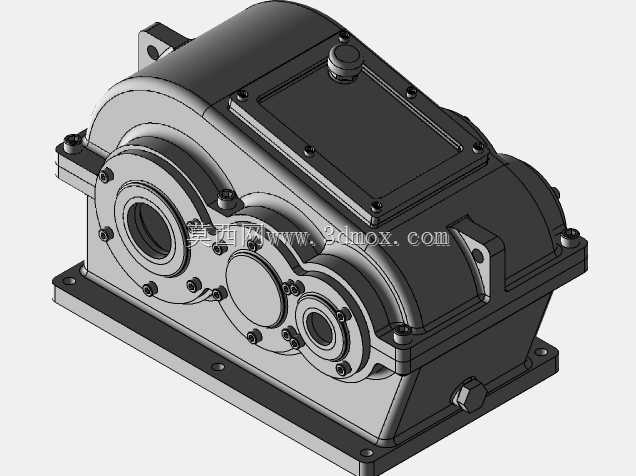

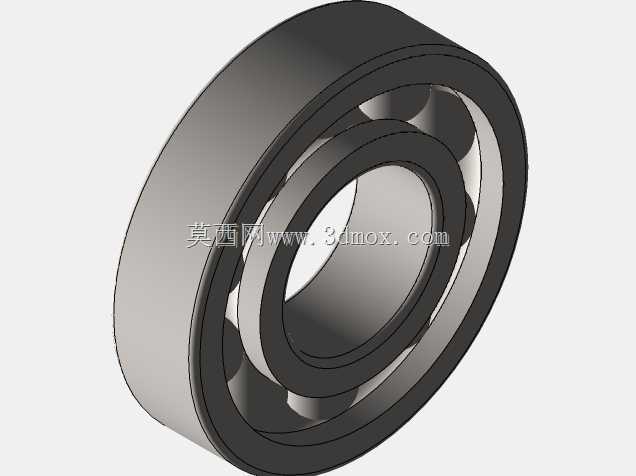

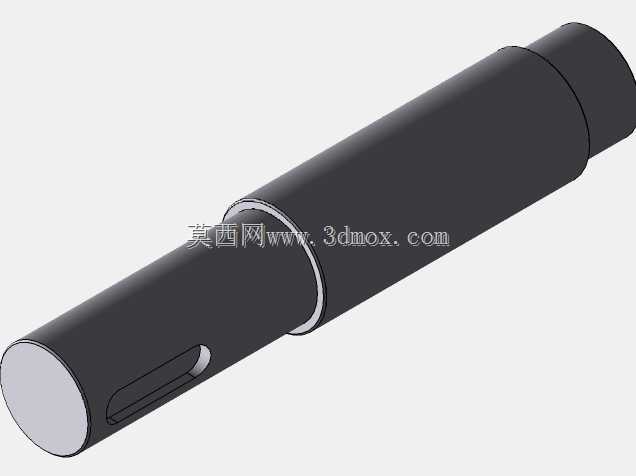

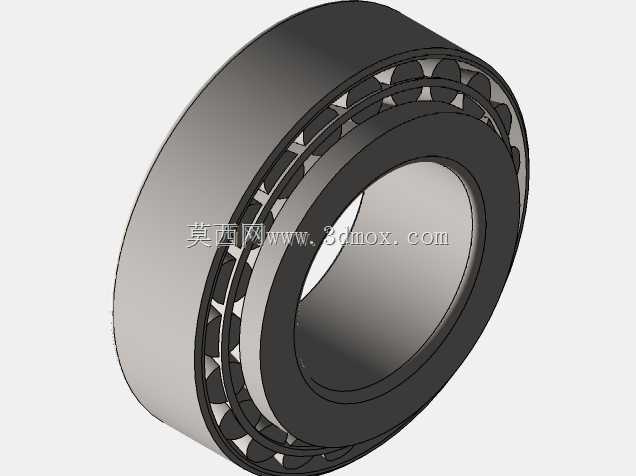

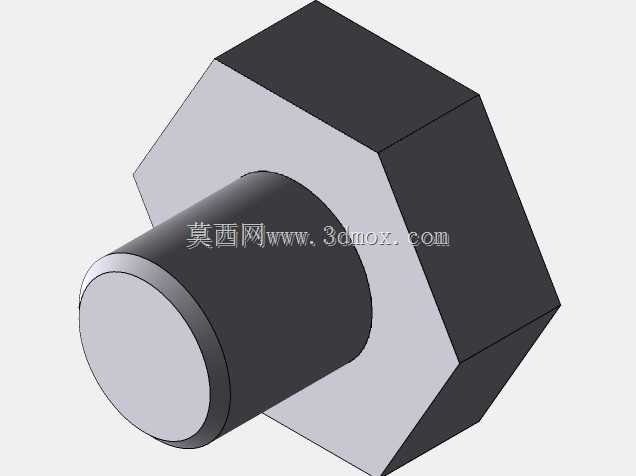

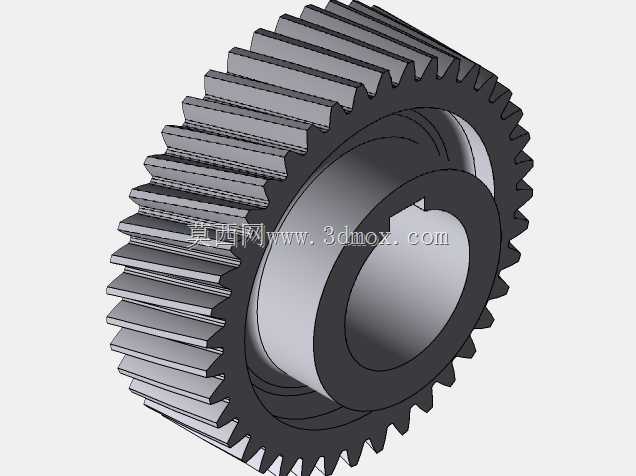

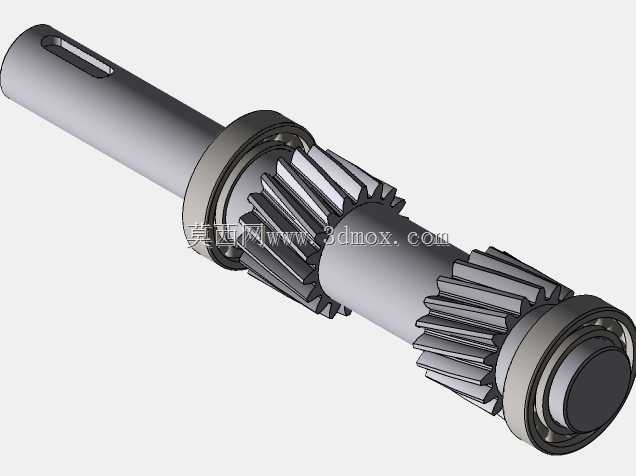

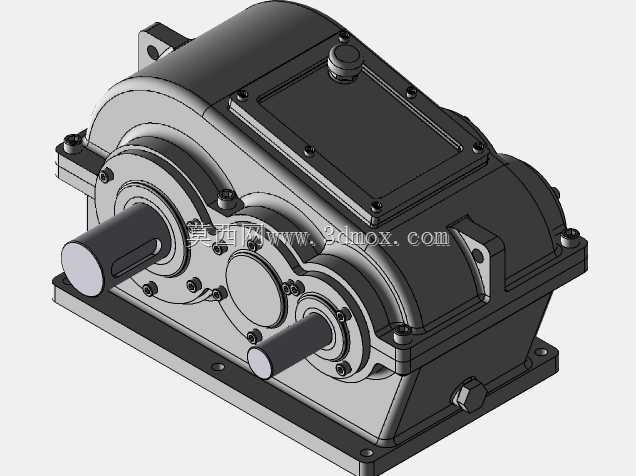

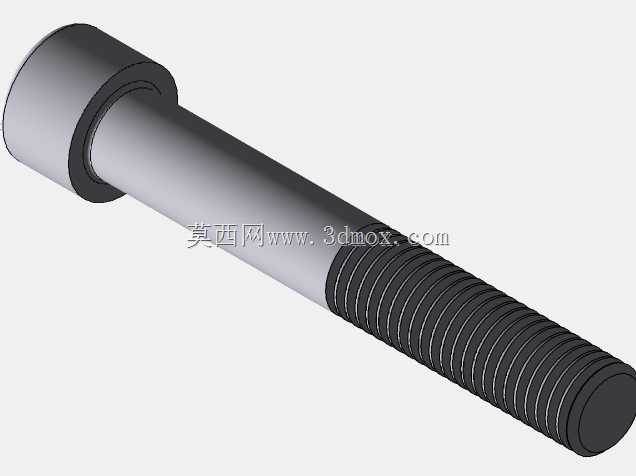

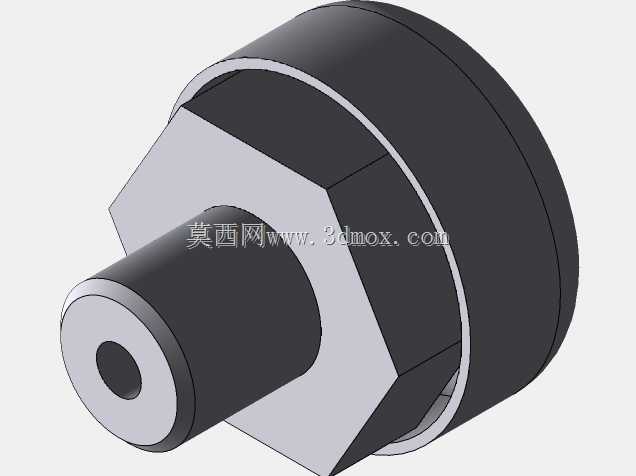

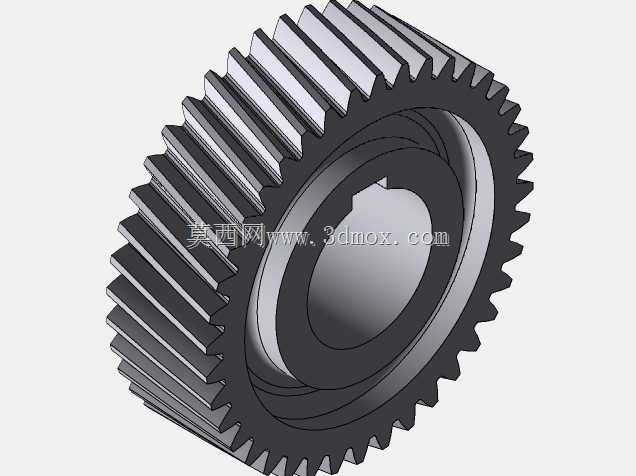

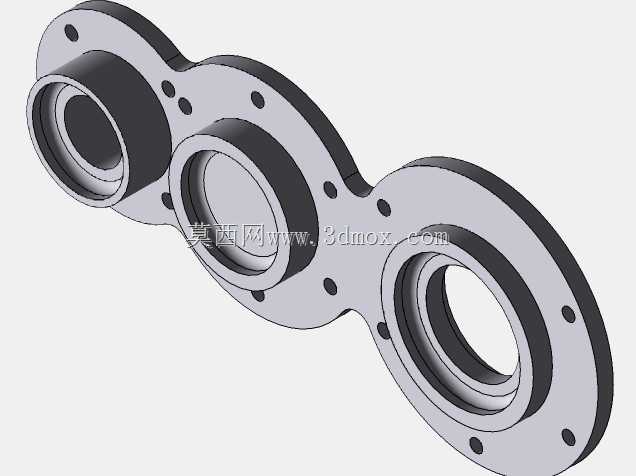

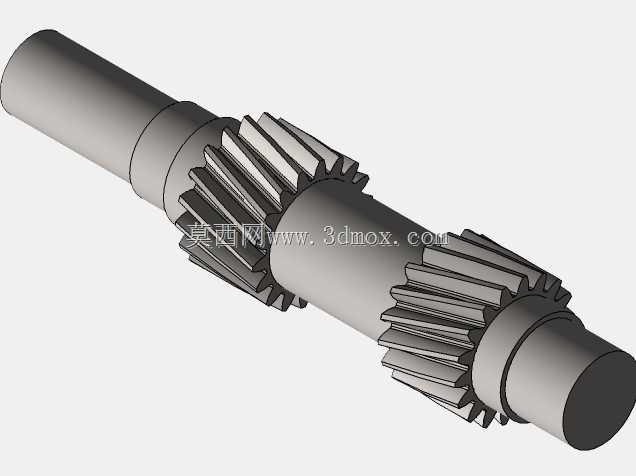

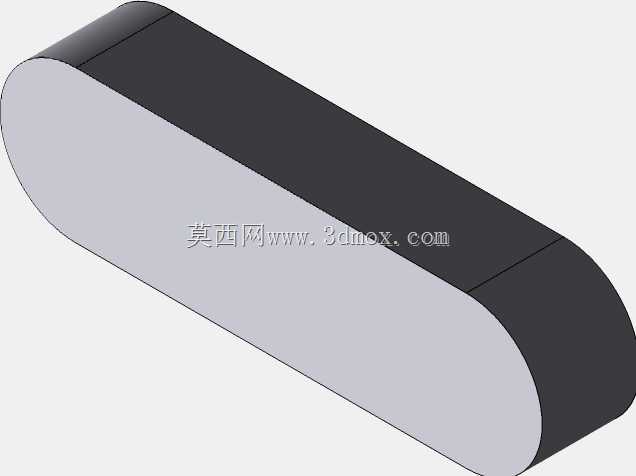

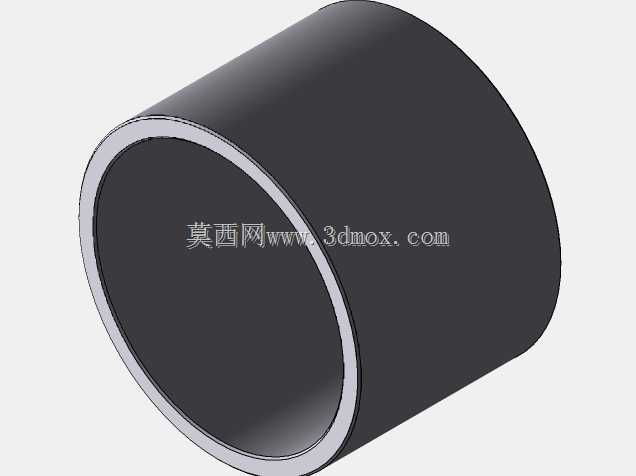

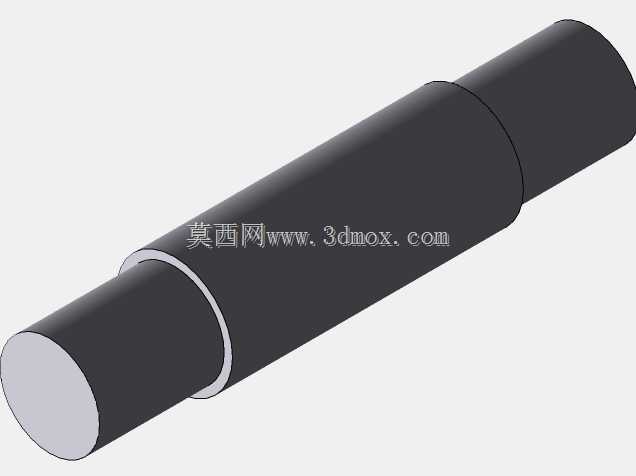

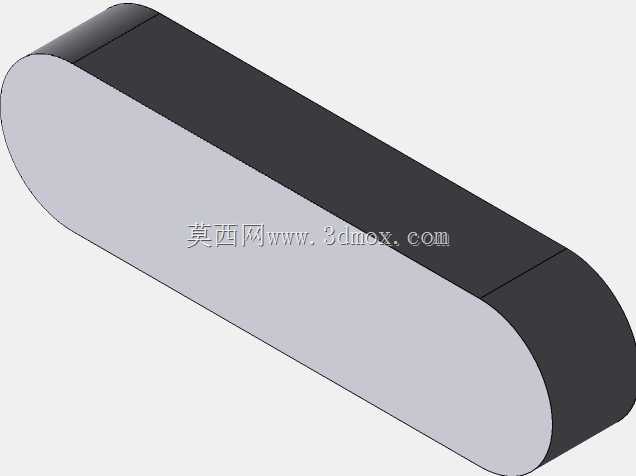

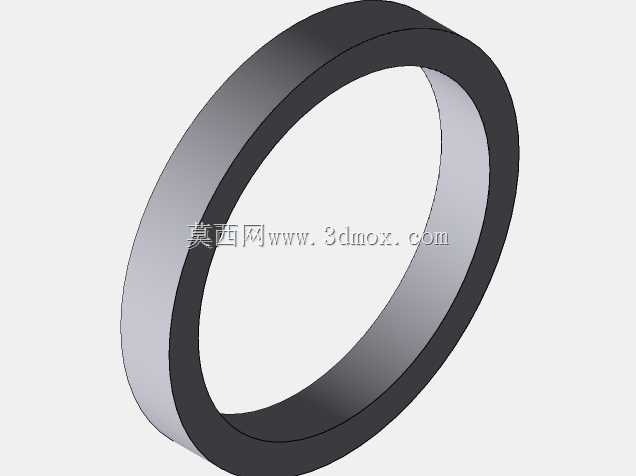

在带式输送机、刮板输送设备、小型物料提升机组这类需要匹配低转速大扭矩输出的工业场景里，斜齿轮减速箱是动力传递链路里的核心中间部件，负责把原动机输出的高转速低扭矩动力，通过固定传动比的齿轮啮合转换为作业端需要的低转速大扭矩动力，同时承担整个传动副的密封、润滑存储、安装定位功能。这套斜齿轮减速箱采用两级闭式斜齿轮传动布局，相比直齿轮传动结构，斜齿轮啮合过程中轮齿是逐步进入和脱离啮合状态，重合度更大，传动过程的冲击、振动和噪声都明显更低，适合中低速、连续运转的工业作业工况，能有效提升齿轮副的使用寿命和运转平稳性。从结构设计逻辑来看，箱体采用剖分式设计，上下箱沿结合面经过精密铣削加工，保证合箱后的密封性能，避免内部润滑油渗漏，同时也方便内部齿轮轴、轴承、密封件的装配与后期检修维护。输入轴和输出轴分别从箱体两个垂直方向的轴孔伸出，轴孔位置设计有轴承安装台肩，用来定位支撑深沟球轴承或者圆锥滚子轴承，承受齿轮啮合过程中产生的径向力和轴向力，轴端位置预留有密封件安装槽，可以装配骨架油封，既防止内部润滑油顺着轴向外泄漏，也能阻挡外部环境中的粉尘、水汽进入箱体内部污染润滑油、磨损齿轮和轴承工作面。箱体顶部设计有观察孔盖板，通过螺栓紧固在箱体上的观察口位置，平时可以拆开观察内部齿轮的啮合磨损情况，也可以通过这个口加注齿轮润滑油，观察孔盖上设置有透气塞，用来平衡箱体内部和外部的气压差，避免长时间运转后箱体内温度升高、气压增大导致润滑油从密封结合面渗漏。箱体下部设计有油位检测接口和放油螺塞，油位接口可以直观观察箱体内润滑油的存量，保证齿轮啮合位置能得到充分的飞溅润滑，放油螺塞设置在箱体油池的最低位置，方便后期更换润滑油时彻底排空箱体内的废油。箱体底部设计有带安装孔的地脚法兰，法兰面经过铣削加工保证安装平面度，四个安装孔的位置尺寸经过公差匹配，能直接通过螺栓固定在设备的安装机架上，安装时需要保证输入轴和原动机输出轴的同轴度，输出轴和作业端负载轴的同轴度，避免额外的附加弯矩影响轴承和齿轮的使用寿命。箱体外部的轴承端盖位置设计有调整垫片组，用来调整轴承的游隙，同时也能补偿齿轮传动过程中的轴向窜动，保证齿轮啮合的齿侧间隙在合理范围内，避免出现打齿或者传动卡滞的问题。箱体表面做了防腐涂层处理，能适应车间内多粉尘、偶尔有切削液或者水汽飞溅的作业环境，避免箱体表面过早出现锈蚀，延长整体的使用寿命。在实际选型应用时，需要根据原动机的功率、输出转速，以及作业端需要的转速、扭矩来匹配对应的传动比，同时核算安装空间的尺寸边界，保证减速箱的地脚安装尺寸、轴伸长度和直径、输入输出轴的中心高都能和现场设备匹配，避免出现安装干涉的问题。这套结构的减速箱因为采用闭式传动设计，齿轮和轴承都在密封的箱体内部，能得到良好的润滑防护，相比开式齿轮传动结构，磨损量更小，维护周期更长，适合固定安装的连续作业生产设备使用，日常维护只需要定期检查油位、按周期更换润滑油、检查密封件是否有渗漏即可，不需要频繁拆解调整内部结构。
