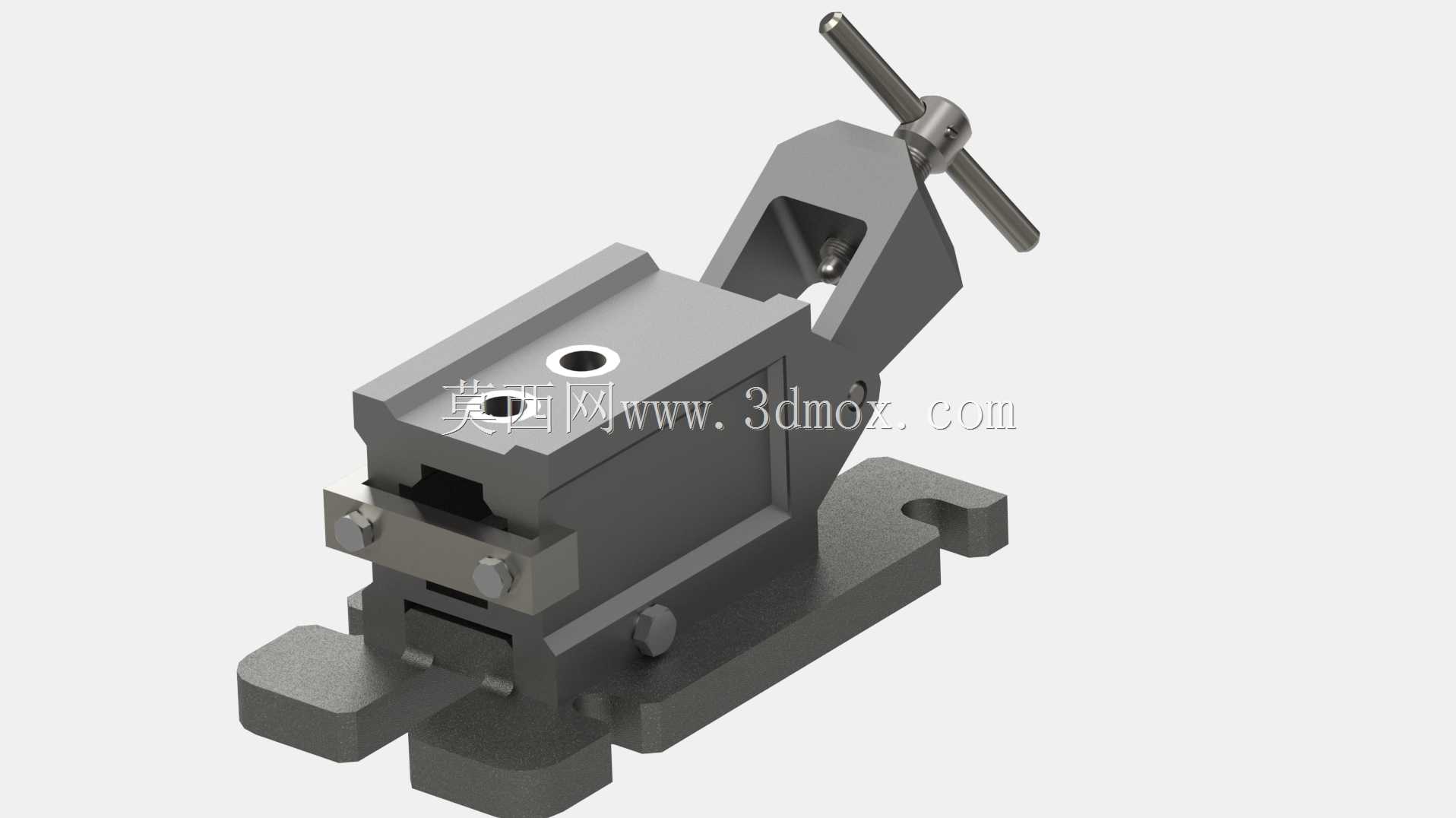

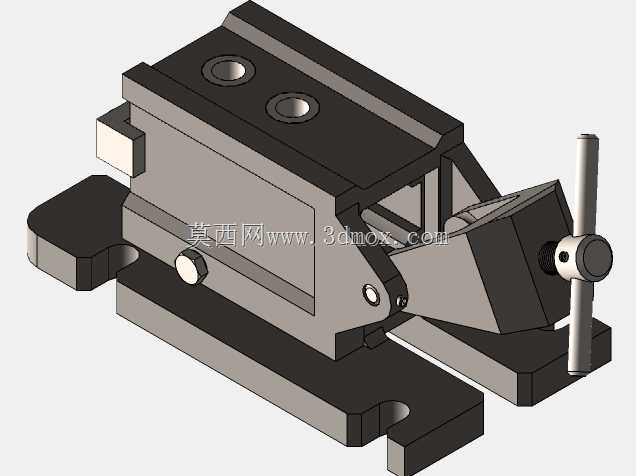

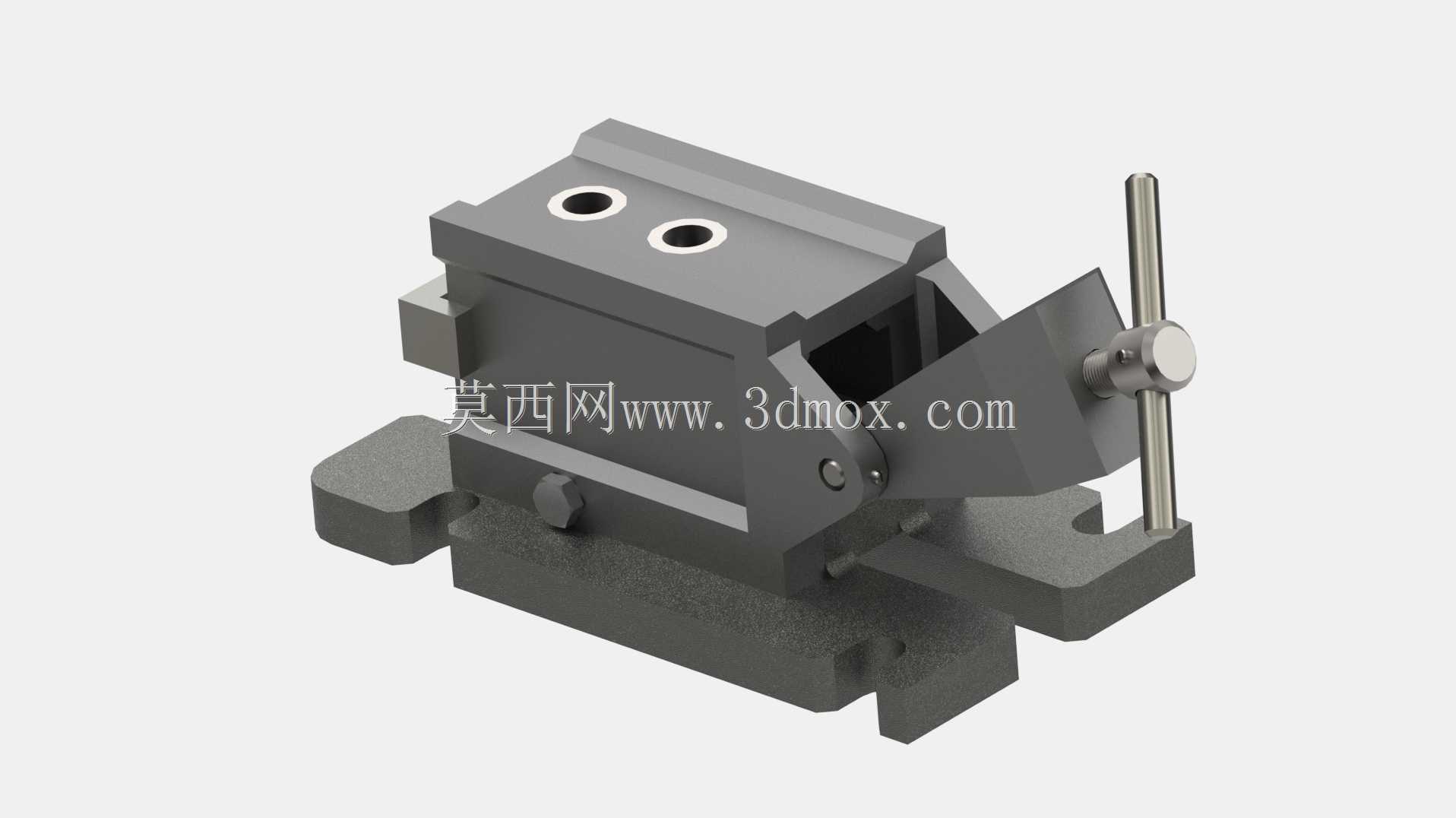

钻铣床用快夹式钻孔导向工装结构

在常规机械加工车间的孔加工工序里，这类钻孔导向装置是小批量零件加工时提升孔位精度、减少划线工序耗时的常用工装，多数时候搭配台钻、立式铣床使用，针对没有数控定位设备的普通加工场景，能快速完成工件的装夹定位，保证钻孔位置的同轴度与垂直度要求。整套工装的底座采用带定位凸台的分体式结构，底部的安装支脚预留了T型槽螺栓的穿装空间，可直接固定在钻床或铣床的工作台T型槽上，安装时不需要额外制作过渡连接板，底座的底面做了全平面精磨处理，和工作台面贴合后平面度误差可控制在0.02mm以内，避免装夹后工装整体倾斜影响钻孔精度。上部的夹紧单元采用偏心凸轮式快夹结构，侧面的操作手柄转动时，凸轮面会推动活动压块向固定V型定位面靠拢，整个夹紧行程控制在15mm以内，针对不同厚度的小型块状、轴类零件都能实现快速装夹，单次装夹耗时不超过5秒，相比传统的螺栓压板夹紧方式，能减少60%以上的装夹辅助时间。工装顶部的导向块集成了两个可拆卸的钻套安装孔，钻套和安装孔采用H7/h6的间隙配合，可根据加工孔径的大小更换对应内径的标准钻套，钻套的下端面和工件待加工表面的间隙控制在1-3倍钻径的范围，既能保证钻头切入时的导向精度，又能避免钻屑排出时刮蹭钻套端面。设计时特意将夹紧机构的受力点设置在工件待加工孔位的正下方区域，夹紧力方向垂直于底座安装面，避免钻孔时工件受钻头轴向力产生翘起位移，活动压块和固定定位面的接触区域做了网纹滚花处理，增大接触摩擦力，即使加工铸铁这类脆性材料时，也不会出现工件打滑移位的问题。整个工装的外形轮廓控制在长180mm、宽120mm、高110mm的范围内，不会占用过多工作台空间，相邻工位同时装夹小型工装时也不会产生干涉。导向块和底座之间采用燕尾槽连接结构，可根据工件的孔位距离调整导向块的前后位置，调整到位后通过侧面的紧定螺钉锁死，能适配一定范围内不同孔距的零件加工需求，不需要重新制作整套工装。在实际使用场景中，这类工装多用于小型五金零件、液压阀块、小型传动件的销孔、螺纹底孔加工，尤其是零件批量在50件以下的加工任务，不需要制作专用的钻孔夹具，通过调整导向块位置、更换钻套就能快速适配加工需求，大幅降低小批量生产的工装制作成本。夹紧手柄的操作位置设置在工装的侧方，操作人员站在钻床操作位就能直接完成装夹、拆卸动作，不需要探身到钻头下方操作，能有效避免操作过程中的安全隐患。工装的所有活动连接部位都预留了润滑脂注油孔，日常维护时只需要定期注入少量锂基脂，就能保证凸轮、燕尾槽结构的活动顺畅，长期使用也不会出现卡顿、磨损超差的问题。钻套采用合金工具钢淬火处理，硬度达到HRC60以上，长期受钻头摩擦也不会出现内径磨大、导向失效的问题，当钻套磨损超差后，只需要拔出旧钻套更换新的标准件即可，维修成本极低。
