长条形肋式散热结构件三维设计

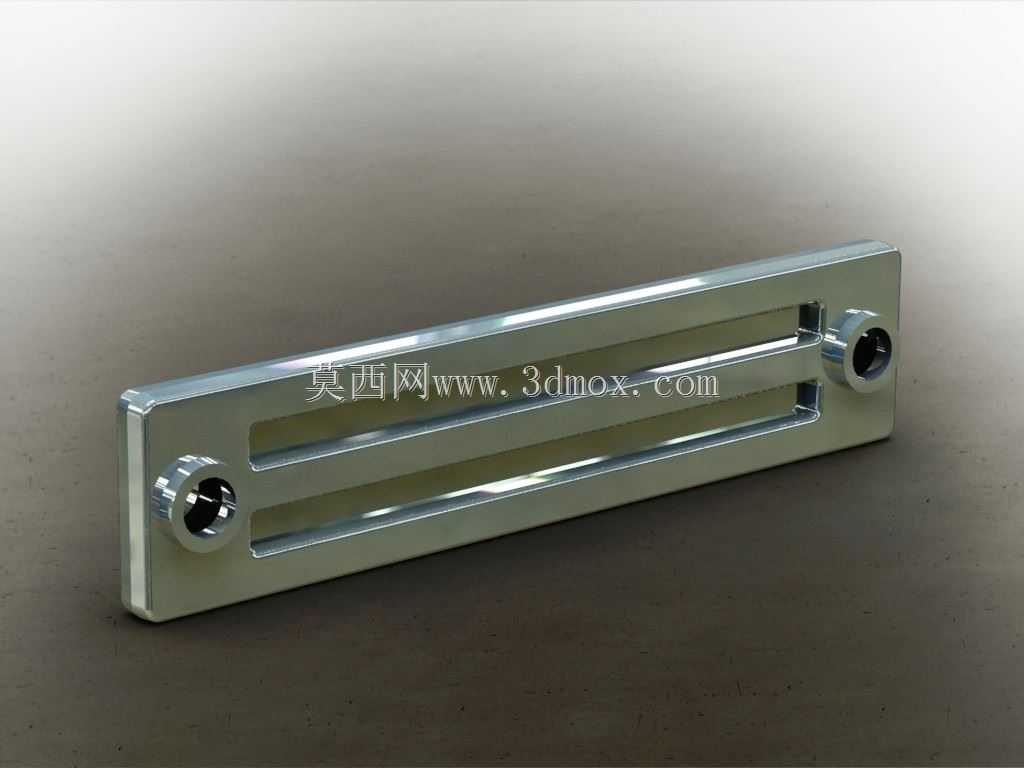

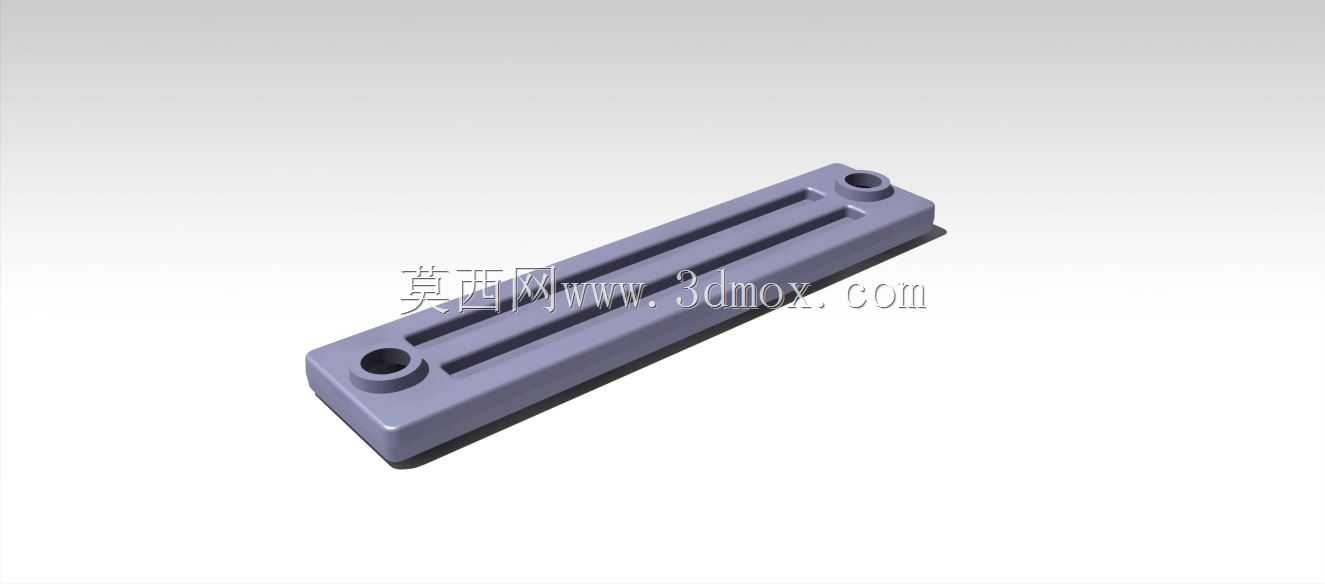

在工业电子、功率模块、伺服驱动这类持续产生热损耗的设备场景里，散热结构的设计合理性直接决定核心元器件的工作寿命与运行稳定性，这款长条形肋式散热结构件，正是针对狭长安装空间、中等热耗散需求的场景开发的结构方案。不同于常见的针鳍、密齿型大面积散热器，这款结构采用了平行通槽式的肋条布局，整体为一体化金属切削成型的长方基体，基体两侧对称设置带沉孔的安装耳位，沉孔深度适配标准内六角圆柱头螺钉的安装尺寸，安装后螺钉头部完全没入沉孔平面，不会突出结构表面干涉周边元器件排布。基体上开设的两条平行通槽将基体分隔为三条平行的散热肋条，通槽的宽度经过流场校核，在自然对流场景下，空气可以顺着通槽形成稳定的纵向流道，不会出现密齿结构常见的气流滞止区，在强制风冷场景下，通槽的导向作用可以让冷却气流完整扫过每一条肋条的上下表面，避免局部热堆积。从安装边界来看，这款散热件的整体长宽比接近5:1，厚度方向尺寸紧凑，适合安装在狭长型的PCB板边缘、直线电机模组的定子侧、长条型LED驱动模块的背面这类空间受限的位置，两端的安装孔位同轴度公差控制在0.02mm以内，安装时可以直接通过螺钉锁附在设备的安装基准面上，不需要额外的调整垫片就能保证散热基体与发热面的贴合度，降低接触热阻。设计过程中没有采用额外拼接的肋片结构，而是选择一体化加工成型，一方面避免了拼接结构存在的接触热阻问题，让发热面的热量可以直接通过基体传导到每一条散热肋上，另一方面一体化结构的抗振动性能更好，在车载电子、工业设备这类存在持续振动的使用场景下，不会出现肋片脱落、连接松动的问题。肋条的边缘做了小尺寸的倒角处理，既去除了加工过程中产生的锐边毛刺，避免装配过程中划伤操作人员或周边线路，也不会因为倒角过大损失有效的散热面积。散热面的平面度控制在0.03mm以内，实际装配时配合常规的导热硅脂就能填满微观层面的贴合间隙，不需要使用成本更高的导热垫片就能达到理想的导热效果。从实际使用场景的适配性来看，这款散热结构的热阻参数适配15-30W区间的持续发热功率，在自然对流环境下可以将发热元器件的温升控制在40K以内，满足多数工业级电子设备的散热要求，通槽式的结构也不容易积灰，在多粉尘的工业车间环境下长期使用，不会因为灰尘堵塞散热间隙导致散热性能大幅衰减，日常维护只需要用压缩空气顺着通槽方向吹扫就能完成清洁，不需要拆解散热结构。结构的壁厚设计经过刚度校核，在常规的螺钉锁附力矩下不会发生翘曲变形，保证长期使用过程中散热面始终与发热元器件保持紧密贴合，不会因为结构变形产生接触间隙增大热阻。两端的安装耳位与主体之间采用圆角过渡，避免应力集中，在受到意外冲击时不会在耳位与主体的连接处发生断裂，提升结构的整体可靠性。
