带弹簧缓冲结构的机用压紧式刀架

这类带弹簧缓冲的压紧式刀架，多应用在数控车床、小型专用组合机床的刀座安装工位，也可适配在非标自动化设备的切削工位，承担刀具装夹固定、加工过程缓冲吸震的核心作用。日常在小零件批量车削、端面铣削的工位上，这类结构的刀架能避免硬接触带来的刀具崩损问题，尤其是断续切削的加工场景，内置的弹簧结构可以吸收切削瞬间的冲击载荷，让刀具切入工件的过程更平缓，减少刀痕振纹的产生。

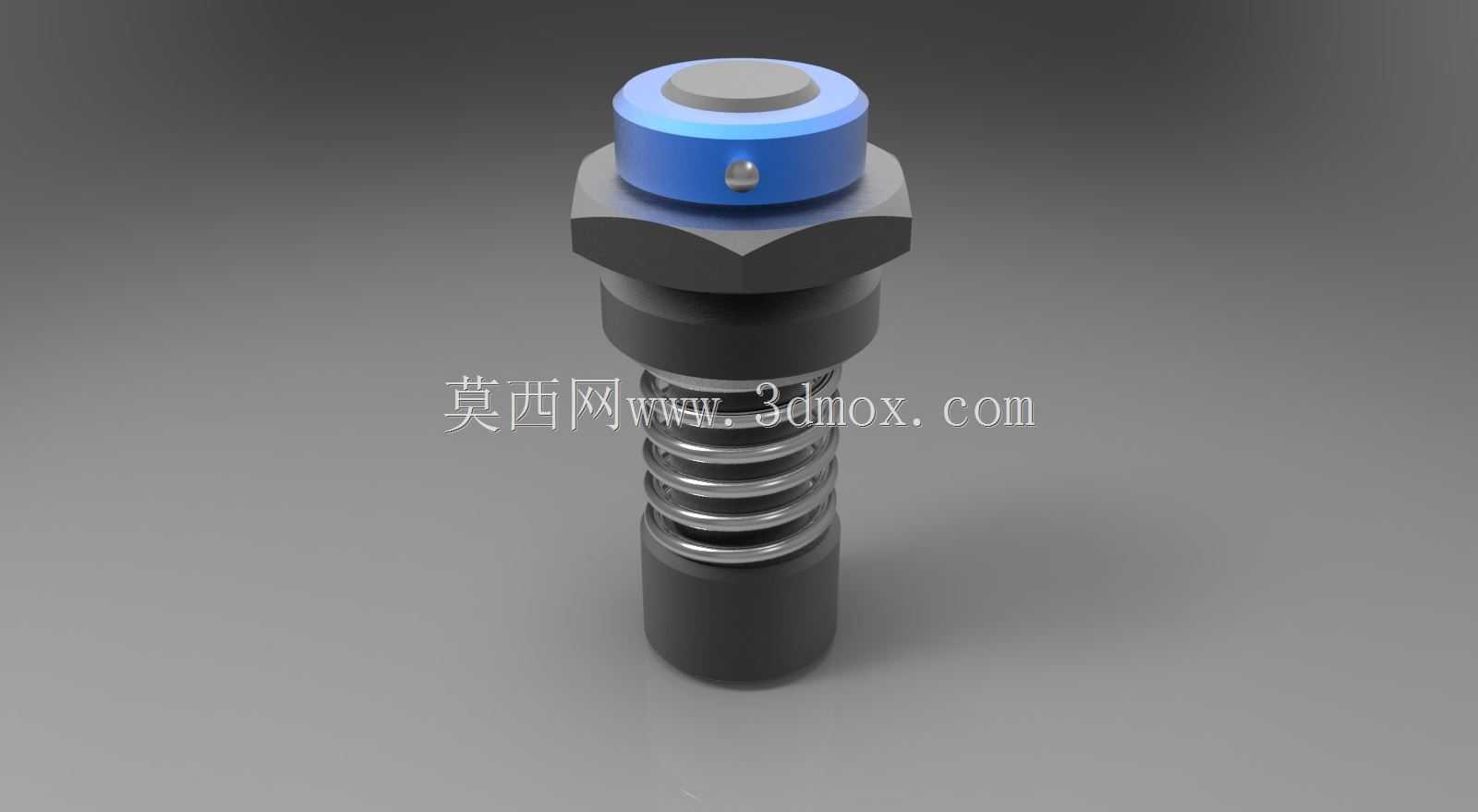

从结构设计逻辑来看，整个部件采用分层同轴装配思路，最上端的蓝色端盖是调节锁紧位，侧面预留的紧定螺钉孔用来锁定调节后的行程，避免加工过程中出现松动位移；中间的六角台肩是安装定位基准，装配时可以靠台肩贴合安装座的端面，保证整个刀架的同轴度偏差控制在合理范围内，台肩下方的外螺纹段用来和安装座的内螺纹配合，实现刀架的固定安装，螺纹段的长度预留了足够的调节余量，能适配不同厚度的安装板。内置的弹簧套在中心导柱外侧，导柱下端是刀具装夹孔，弹簧的预紧力可以通过上端的端盖进行调节，针对不同材质的工件加工，可以调整对应的预紧压力：加工铝件等软质材料时适当降低预紧力，避免压力过大压伤工件基准面；加工钢件等硬质材料时加大预紧力，保证刀具装夹刚性，减少让刀现象。

安装边界方面，这类刀架的整体外径以中间六角台肩为最大尺寸，装配时安装座上需要预留对应规格的螺纹过孔，孔位周边要留出至少两倍台肩直径的操作空间，方便用扳手拧紧六角部位完成固定；下端导柱的长度要匹配安装座的厚度，保证弹簧压缩到工作行程时，导柱不会和安装座内部结构发生干涉，刀具装入下端装夹孔后，伸出长度要控制在刀架直径的1.5倍以内，避免长悬臂带来的刚性不足问题。实际使用中，这类刀架不需要额外的辅助锁紧机构，靠螺纹配合加弹簧预紧就能实现稳定装夹，日常维护只需要定期清理弹簧缝隙里的切削碎屑，避免碎屑卡滞导致弹簧回弹失效，相比传统的刚性锁紧刀架，这类带缓冲结构的款式在小进给、快节拍的加工场景里，刀具使用寿命能提升近两成，也能降低因为硬冲击导致的工件报废率。

设计过程中需要重点关注几个配合公差：导柱和端盖内孔的配合选用间隙配合，保证弹簧伸缩时导柱不会出现卡滞；六角台肩的下端面和螺纹轴线的垂直度公差要控制在0.02mm以内，避免安装后刀架出现偏斜，导致刀具切削角度出现偏差；弹簧的选型要匹配整体结构的载荷需求，弹簧刚度不能过大也不能过小，刚度过大会失去缓冲效果，刚度过小会导致压紧力不足，加工时刀具出现窜动。整个部件的外形没有多余的突出结构，所有棱角都做了小倒角处理，避免装配和调试过程中划伤操作人员，外露的端盖表面做了氧化处理，既能防锈也能和其他黑色金属部件形成视觉区分，方便日常巡检时快速识别部件位置。
