软弹枪发射器气密对接内缸连接构件

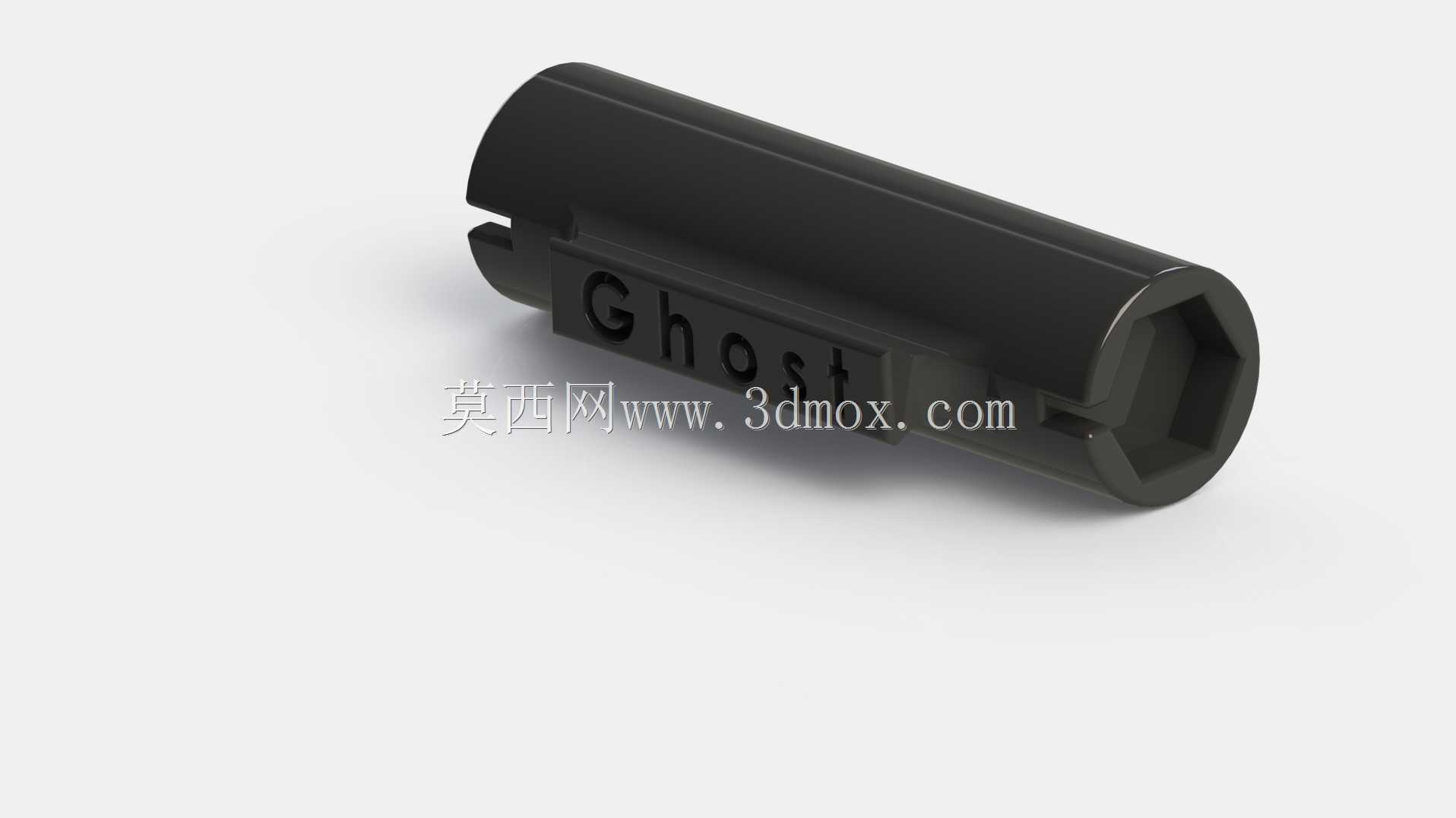

该构件属于软弹玩具发射器的核心气密传动部件，主要承担气缸与发射管之间的气路对接、动力传递功能，在发射器击发流程中，活塞压缩产生的高压气体需经过该构件的内孔通道完全输送至软弹尾部，避免气压泄漏导致的初速度下降、弹道偏移问题，是保障发射器气密性能与射击一致性的关键衔接零件。从实际装配场景来看，该构件一端采用内六角形嵌套接口，可与气缸输出端的六角凸台实现周向防转配合，装配时无需额外打胶或增加销钉定位，依靠六角面的咬合即可抵消活塞往复运动产生的周向扭转力，避免长期使用后构件松动移位；另一端为开口式圆柱对接端，侧壁开设的对称卡槽可直接卡入发射管尾部的定位凸点，轴向定位公差控制在0.1mm以内，既保证气路对接的同轴度，又能在维护拆解时无需专用工具即可快速插拔更换。设计阶段优先考虑了气密可靠性与装配便捷性的平衡，整体采用等壁厚圆柱筒体结构，内壁粗糙度控制在Ra1.6以下，减少高压气体通过时的沿程阻力损失，外壁预留的标识凹槽既可以做品牌标识的注塑成型位，也能作为装配时的对位参考标记，方便工人在流水线组装时快速识别安装方向，避免反向装配导致的气密失效。从安装边界来看，该构件的外圆柱直径适配常规内径的发射器外壳仓体，轴向长度完全匹配气缸输出端到发射管尾部的预留间隙，安装后不会与周边的扳机连杆、阻铁等运动构件产生运动干涉，筒体侧壁的开槽深度经过反复校核，既保证了卡接后的连接强度，又不会过度削弱筒体的结构强度，在承受1.2MPa瞬时高压冲击时不会出现开裂、变形问题。实际使用过程中，该构件的内孔过渡位置做了R0.5的圆角导正处理，高压气体通过时不会产生紊流异音，同时也能避免软弹尾端在进入气路时被棱角刮蹭导致的弹体破损，连续击发场景下的使用寿命可达上万次，满足玩具产品的耐用性要求。针对不同的发射器改装配需求，该构件的接口尺寸可做同比例缩放，适配不同气缸直径、不同发射管口径的改装场景，无需大幅调整周边构件的安装位置即可直接替换，兼顾了原厂量产装配与后期玩家改装的通用性。建模过程中对所有配合面做了公差匹配设计，六角配合面采用H7/h6的间隙配合公差，既保证装配时的顺畅度，又不会出现配合间隙过大导致的气压泄漏，卡槽位置的尺寸公差控制在±0.05mm，卡接后轴向窜动量小于0.1mm，避免击发时的构件晃动产生的能量损耗。
