家用云台型无线网络监控摄像头结构设计

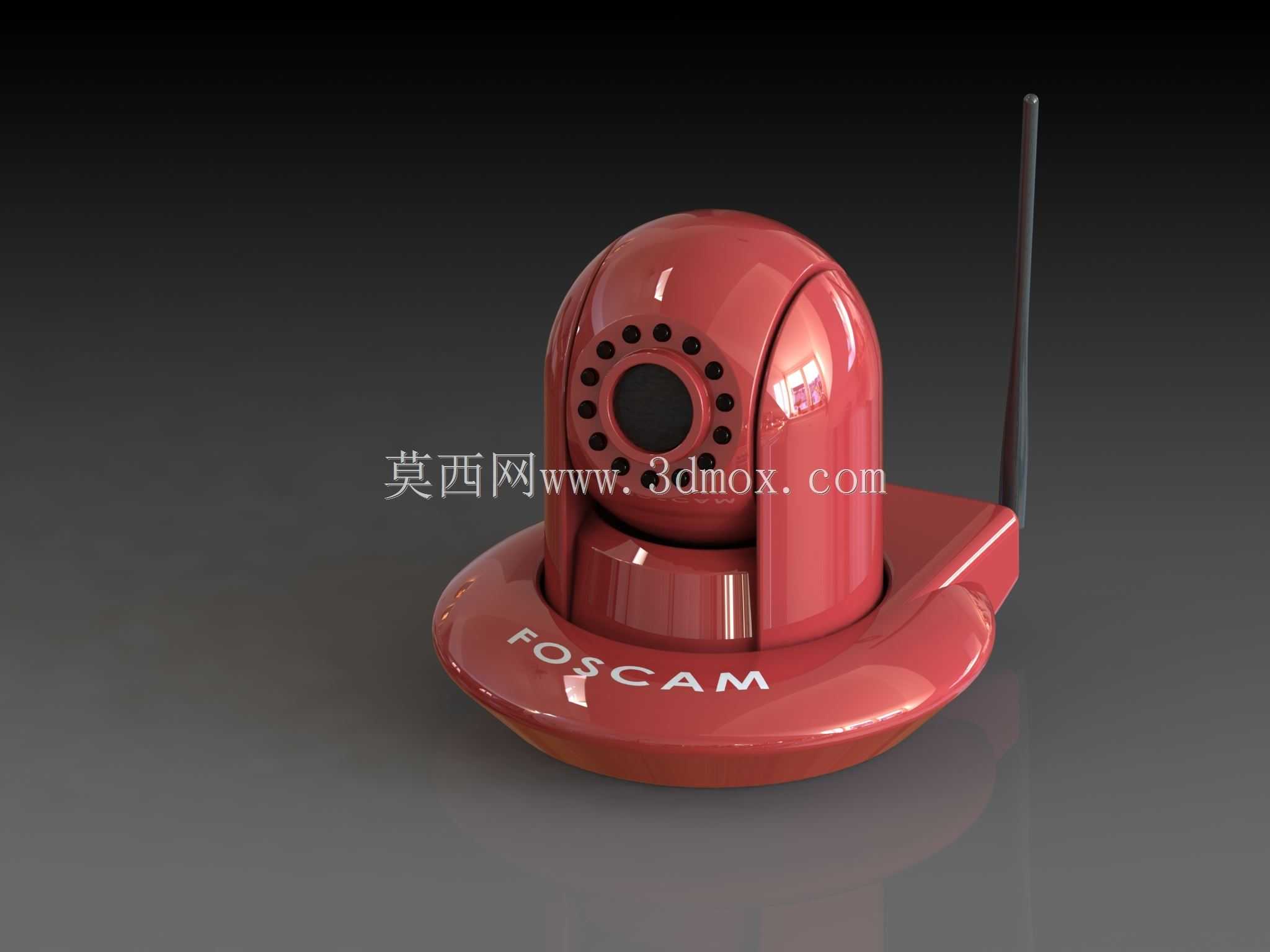

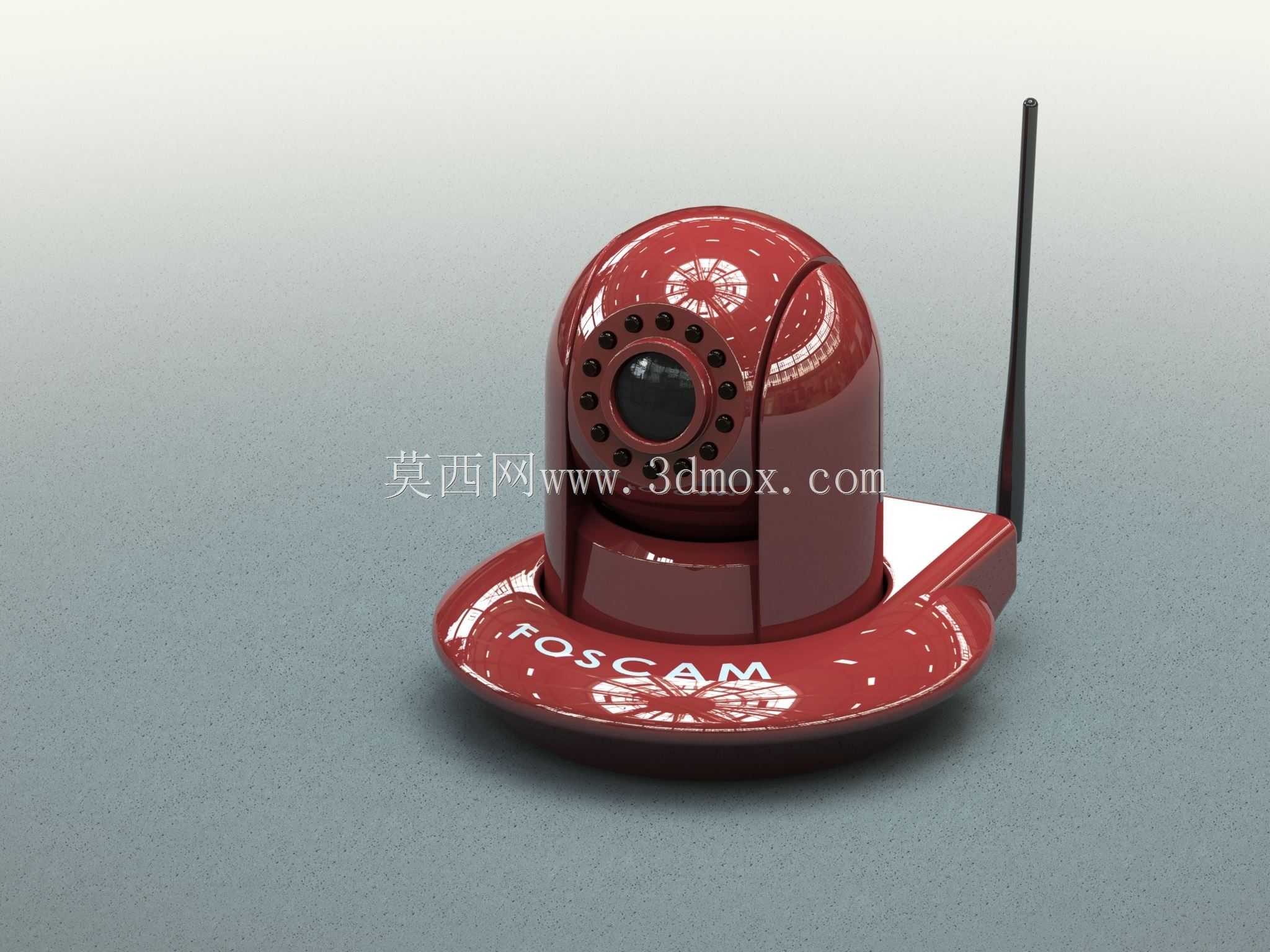

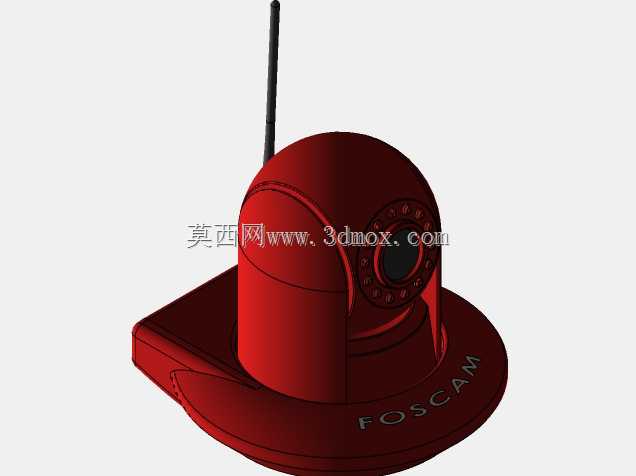

这款云台型无线网络监控摄像头的结构设计，首先围绕家用室内安防的实际使用场景展开，日常可部署在客厅、卧室、商铺前台、小型办公区域等点位，承担实时画面采集、异动侦测、远程查看的核心功能，无需布设复杂的视频传输线缆，仅需常规供电即可通过WiFi信号完成数据传输，适配普通用户无专业施工能力的部署条件。从功能特性来看，设备集成水平与垂直双维度云台转动结构，水平方向可实现接近360度的无死角覆盖，垂直方向可完成大角度俯仰调节，避免固定视角摄像头存在的监控盲区，镜头周边环形排布的红外补光灯珠，可在低光照甚至完全无光的环境下自动切换红外夜视模式，输出清晰的黑白监控画面，满足夜间安防需求；外置的棒状天线采用可小角度弯折的结构设计，可根据实际部署点位的WiFi信号方向调整天线角度，优化无线信号接收强度，减少画面卡顿、连接中断的问题。外形设计上采用圆润的一体化壳体结构，主体分为底座与云台转动舱两个核心部分，底座为圆盘式造型，底部预留防滑胶垫安装位与壁挂安装孔位，既可以直接平稳放置在桌面、置物架等平面上，也可通过膨胀螺丝固定在墙面、天花板等位置，安装边界覆盖平面放置、壁装、顶装三种常见的家用安装方式，底座表面印有品牌标识区域，壳体表面采用高光注塑工艺，减少日常落灰后的清洁难度；云台转动舱为半球形造型，镜头模组内嵌在舱体正面，周边的红外灯珠通过半透明的环形罩与壳体整合，避免灯珠外露带来的突兀感，转动舱与底座之间采用隐藏式走线结构，转动过程中不会出现线缆外露、缠绕的问题，长期转动的可靠性更高。从结构设计思路来看，这款产品优先考虑家用场景的亲和力，没有采用工业监控设备棱角分明的硬朗造型，圆润的曲面壳体可以减少磕碰带来的损伤，同时适配家居环境的装修风格，不会显得过于突兀；内部结构上，云台的转动驱动采用小型步进电机搭配减速齿轮组的方案，转动过程噪音控制在较低水平，避免夜间转动时产生的噪音影响用户休息，壳体的装配采用卡扣加少量螺丝的固定方式，既可以保证壳体拼接的紧密性，减少缝隙进灰的可能，也方便后期售后拆解维护；镜头模组的安装位预留了微调间隙，可在生产装配时校准光轴位置，避免画面出现倾斜、虚焦的问题。尺寸设计上，整体底座直径控制在常规成年人手掌可轻松托举的范围，整体高度不超过常规水杯的高度，不会占用过多的放置空间，壁挂安装时突出墙面的距离较小，不会被过往的行人、物品磕碰；天线的长度经过优化，在保证信号增益的前提下不会过长，避免调整角度时与周边物体产生干涉。设备的供电接口设置在底座后侧，走线方向贴合安装面，无论是桌面放置还是壁装时，电源线都可以顺着墙面或桌面边缘排布，不会出现线缆弯折角度过大导致接触不良的问题；状态指示灯设置在云台舱体的隐蔽位置，正常工作时的灯光亮度经过调校，夜间不会产生明显的光污染影响用户睡眠，同时又能直观反馈设备的联网、工作状态。在结构细节处理上，所有壳体的拼接缝隙控制在均匀的较小范围，既提升了产品的精致感，也可以减少小昆虫、灰尘进入设备内部的概率，延长设备的使用寿命；镜头表面的透明保护罩采用防刮花的光学级塑料材质，日常擦拭清洁时不会轻易留下划痕，保证画面采集的清晰度。
