工业用密封式衣物洗涤设备结构设计

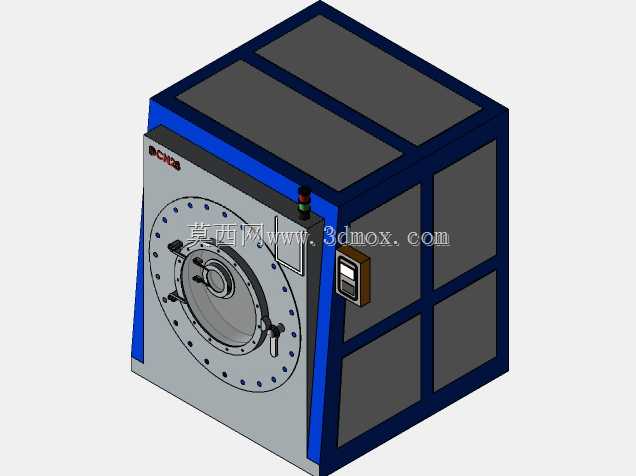

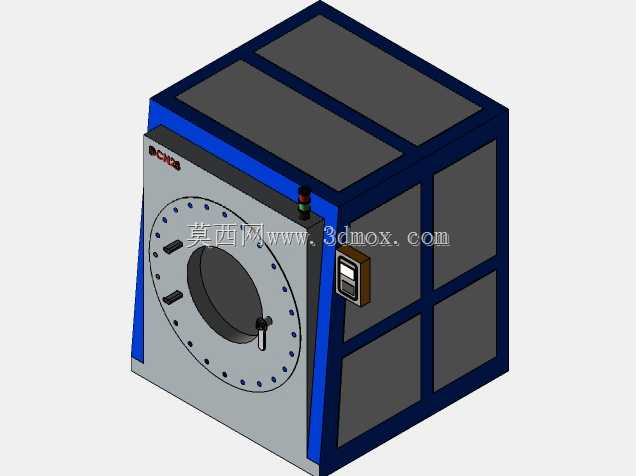

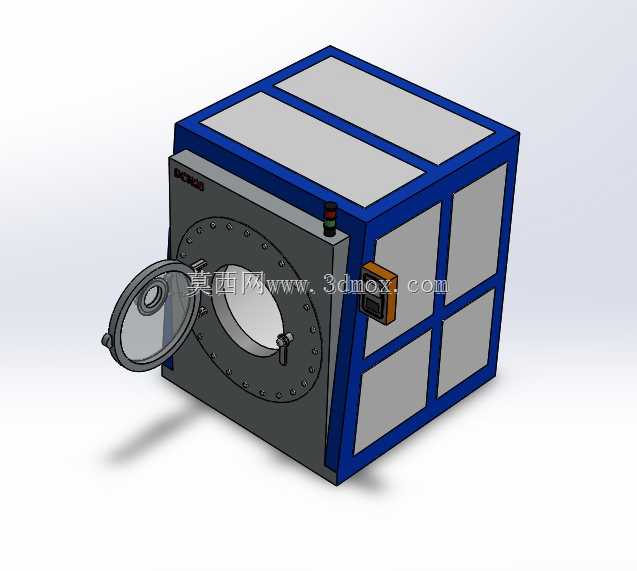

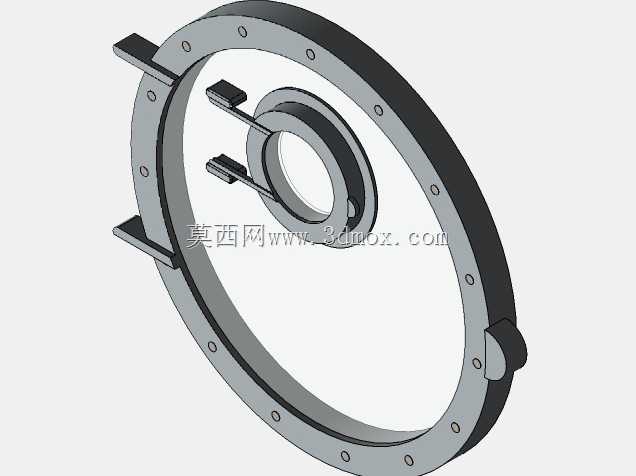

这款工业洗涤设备的三维结构设计，主要面向商用集中洗涤场景，常见于酒店布草洗涤车间、大型工矿企业员工工装集中清洗工段、医用织物预处理洗涤工位等对洗涤容量、密封性能有硬性要求的作业场景，区别于家用洗衣设备，其结构设计优先保障重载运行稳定性、洗涤过程密封防漏以及长时间连续作业的结构可靠性。从整体结构布局来看，设备采用框架式方管焊接主承力骨架，外部覆盖钣金护板形成规整的立方箱体形态，这种布局一方面可以最大化利用内部腔体容积，在有限的占地空间内提升单次洗涤装载量，另一方面规整的外形也便于多台设备并排布设，减少车间内的无效占地空间，安装时仅需预留设备后侧给排水管路、供电线路的接驳空间，以及前侧舱门完全开启的操作空间即可，无需在设备两侧预留额外检修通道，日常运维操作均可从正面完成。设备正面设置圆形快开式密封舱门，舱门采用法兰式压合结构，配合周圈均匀分布的锁紧螺栓点位，可在舱门闭合后提供均匀的压紧力，保障洗涤过程中舱体内部的水、洗涤液不会从门缝渗漏，同时舱门中部设置透明观察视窗，作业人员可在设备运行过程中直接观察内部织物的洗涤状态，无需停机开舱检查，减少无效停机时间。舱门侧边设置集成式操作控制盒，可实现洗涤程序选择、运行状态显示、紧急停机等操作，控制盒采用嵌入式安装结构，突出箱体表面的尺寸控制在合理范围，避免车间内物料转运过程中发生磕碰损坏。设备顶部采用分块式盖板设计，既可以作为内部传动组件、进水组件的检修口，也能在盖板上方预留辅料投放的接口位置，方便大剂量洗涤助剂的批量添加。从设计思路层面，这款设备的结构建模优先完成主承力框架的参数化搭建，根据额定装载重量核算方管骨架的壁厚与截面尺寸，确保满载运行时框架不会发生形变偏移，避免内部滚筒组件运行时出现同轴度偏差引发的振动超标问题；舱体部分采用圆弧过渡的密封焊接结构，减少内部卫生死角，避免织物纤维、洗涤残渣在舱内角部堆积，降低日常清洁维护的工作量；外部护板采用模块化拼装设计，每一块护板均可独立拆卸，当某一位置发生磕碰变形时，仅需更换对应护板即可，无需对整个箱体外壳进行拆解维修。设备的安装边界需要重点关注地面承重要求，由于满载状态下设备整体重量较大，安装点位需要做硬化地面处理，同时在设备底部设置可调式支撑脚，可根据地面实际平整度调整设备水平度，避免运行过程中因设备倾斜引发的异常振动、轴承偏磨等问题；设备后侧预留的给排水接口、供电接口位置均做了标准化尺寸设计，可匹配工业洗涤车间通用的管路接驳规格，无需额外做转接配件定制。在功能特性层面，这款设备的密封结构设计可支持高温洗涤工况，满足特殊行业对织物高温消杀洗涤的需求，舱门的锁紧结构具备自锁特性，设备运行过程中舱门无法被意外开启，避免高温洗涤液溅出引发的安全事故；箱体侧面预留的通风散热结构，可将内部电机、传动组件运行产生的热量及时排出，避免长时间连续运行时内部温度过高影响电气元件使用寿命。建模过程中对各部件的装配间隙做了精准校核，比如舱门开启时的旋转轨迹不会与周边操作空间内的其他设施发生干涉，控制盒的操作按键位置符合成年作业人员站立操作的舒适高度，减少长时间操作的疲劳感；内部滚筒的支撑轴承座采用加强筋结构设计，可承受满载运行时的径向载荷与动不平衡载荷，延长核心传动部件的更换周期。
