多接口法兰式传动箱体结构设计

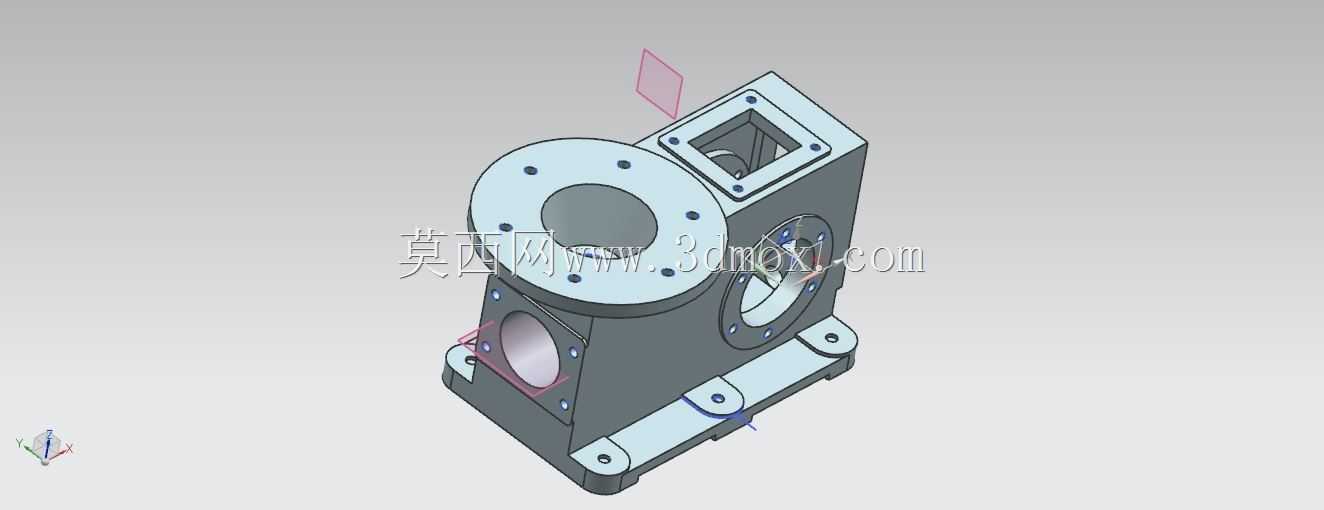

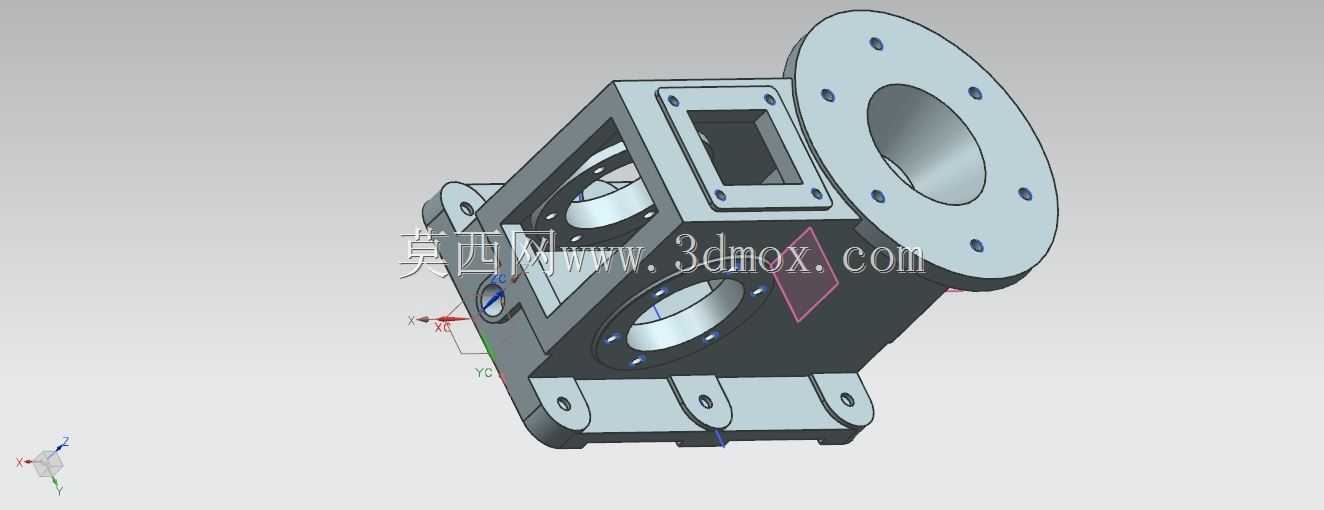

　　在工业传动系统的布局中，这类多接口法兰式箱体是动力传递路径里的核心承载构件，常见于需要多轴动力分流、换向的传动工位，比如轻工生产线的动力分配单元、小型输送设备的转角传动模块、非标自动化设备的动力转接节点，承担着容纳内部传动构件、支撑轴系运转、隔绝外界粉尘杂质、保证传动啮合精度的作用。从结构设计逻辑来看，整个箱体采用一体化铸造成型后再做机加工的工艺路线，主体腔体为规整的方形结构，这种构型相比圆形腔体在安装固定时的抗扭转性能更优，同时方形外壁更方便加工各类安装接口，减少额外的转接构件。侧面伸出的大直径圆形法兰是动力输入或者输出的主接口，法兰端面上均匀分布的螺栓孔采用跨中布置方式，能保证连接时的受力均匀，

　　避免法兰面因螺栓预紧力不均出现密封失效或者连接错位的问题，法兰内孔的同轴度公差需要控制在IT7级以内，才能保证内部穿装的轴系运转时不会出现偏磨，延长轴承与传动件的使用寿命。箱体正面开设的方形法兰接口，主要用于安装端盖、观察窗或者外接另一路传动模块，方形接口的密封槽设计在端面内侧，安装密封垫后可以有效阻挡车间内的切削液、金属碎屑进入腔体内部，同时也能防止腔体内的润滑脂泄漏污染周边生产环境。箱体底部设计的三个带安装孔的支耳，是整个构件的安装固定基准，支耳上的安装孔采用长圆孔与圆孔组合的形式，其中两个长圆孔可以补偿安装底座的加工误差，降低现场安装时的对位难度，支耳与箱体主体的连接位置做了加厚的加强筋过渡，

　　避免设备运行时的振动导致支耳根部出现应力断裂。在腔体内部的轴系支撑位置，设计有内嵌的轴承安装座，安装座的端面与箱体端面的平行度需要严格控制，保证轴承装入后轴系的窜动量在允许范围内，腔体内部预留的润滑脂存储空间，可以在长期免维护的工况下为内部齿轮、轴承提供持续润滑，减少设备的日常维护频次。设计过程中需要重点考量各接口的位置度公差，尤其是不同方向轴系的中心距偏差，直接影响内部传动齿轮的啮合侧隙，侧隙过大会导致传动冲击、噪音过大，侧隙过小则会出现卡滞、磨损加剧的问题。箱体的壁厚根据腔体内部的传动功率做了匹配设计，既不会因为壁厚过薄导致运行时出现共振噪音，也不会因为壁厚过大造成材料浪费、整体重量超标。在安装边界上，

　　主法兰的外圆尺寸决定了外接动力部件的最小安装空间，底部支耳的安装孔间距需要匹配常用的工业铝型材或者型钢安装架的孔距标准，侧面各接口的伸出长度需要预留足够的螺栓拆装空间，避免现场安装时出现工具无法操作的死角。这类箱体在实际应用中，往往需要根据具体的传动比、轴系布局调整内部筋板的位置，外部接口的尺寸也可以根据对接设备的规格做适配修改，三维建模过程中需要将各安装面的加工余量、拔模斜度考虑在内，保证后续生产制造时的工艺可行性，避免出现建模结构无法落地加工的问题。
