快开式压紧夹持工业密封装置结构

在化工小试、食品加工、实验室物料分装这类需要频繁启闭承压腔体的场景里，快开式密封压紧结构的可靠性直接决定了作业效率与生产安全，本次呈现的这套快开压紧结构，正是针对这类需要反复开合、操作空间有限的工况设计的。从实际使用场景来看，这类结构常被用在小型压力罐、过滤腔体、取样装置的端盖锁紧环节，替代传统的螺栓法兰连接，省去了多颗螺栓反复松紧的操作，单人单手即可完成启闭动作，在需要频繁开盖取放物料、清理腔体内部的作业环节里，能把单次启闭操作的时间从数分钟压缩到数秒，同时避免螺栓反复拆装带来的螺纹磨损、预紧力不均导致的密封失效问题。

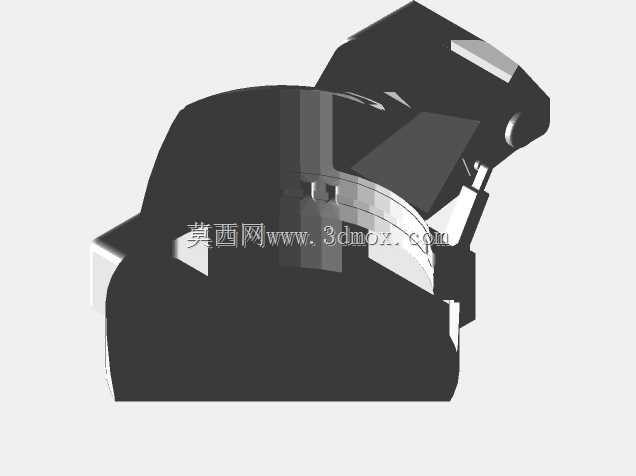

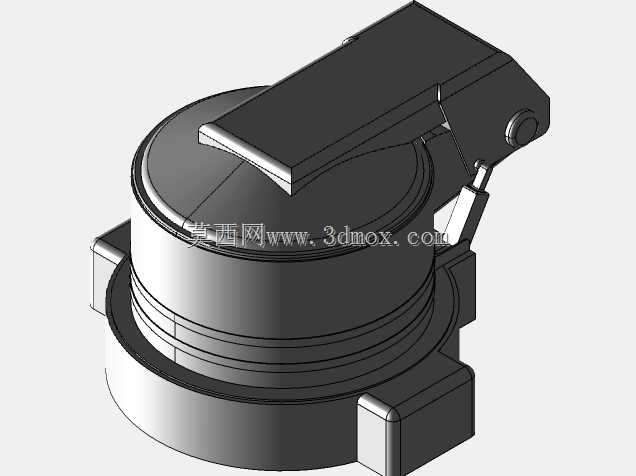

从功能特性上看，这套结构采用杠杆式压合原理，上置的压臂通过铰接销轴与底座侧部的支撑耳座连接，压臂前端的压合面与端盖顶部的承压面完全贴合，当压臂下压至锁止位置时，铰接点的力臂结构会形成稳定的自锁角度，无需额外锁止件即可保持压紧状态，不会因为腔体内部的压力波动出现意外松脱。压臂与端盖接触的位置做了适配的弧度处理，压合时压力均匀分布在端盖的密封面圆周上，不会出现局部压力过大导致的密封件压溃，或是局部压力不足导致的介质泄漏问题。侧部的铰接支座采用一体化凸台结构，与下部的腔体底座一体成型，避免了分体式支座焊接带来的变形问题，同时铰接销轴的安装孔做了同轴度公差约束，保证压臂开合过程中没有卡滞、偏摆的情况。

设计思路上，这套结构优先考虑了操作的便捷性与密封的可靠性平衡，压臂的握持位置做了加宽的平面处理，操作人员按压时手部受力均匀，不会出现硌手的情况，同时压臂的开合角度经过校核，完全开启时压臂不会遮挡腔体的上口位置，方便内部物料的取放与清洁作业。密封端盖与腔体上口的配合采用止口定位结构，端盖下部的定位凸台嵌入腔体上口的内止口内，安装时无需反复调整对中位置，直接放置即可保证密封槽与腔体端面完全对齐，密封件选用标准的O型圈即可实现可靠密封，无需定制特殊截面的密封件，降低了后期的维护更换成本。

从安装边界与外形尺寸来看，这套结构的下部底座采用两侧对称的外凸安装耳设计，耳座上预留了安装固定孔，可以通过螺栓直接固定在设备支架或者操作平台上，安装孔的位置做了沉头处理，螺栓安装后头部不会突出耳座表面，避免出现磕碰、勾挂杂物的问题。整体结构的最大外轮廓尺寸适配DN100到DN150口径的小型承压腔体，压臂完全开启时的整体高度比闭合状态高出约120mm，选型时需要预留足够的上部操作空间，避免开盖时压臂与上部的设备构件发生干涉。底座下部的腔体连接端可以根据实际使用需求做成法兰连接、螺纹连接或者焊接连接的形式，适配不同的现有设备改造需求。

在结构细节处理上，所有的活动铰接位置都预留了润滑脂加注间隙，长期使用时可以定期加注润滑脂，避免铰接位置出现锈蚀、卡滞的问题，压臂的所有棱边都做了圆角倒钝处理，没有尖锐的边角，操作人员操作时不会被划伤。压合面的平面度公差控制在0.1mm以内，保证压合时与端盖表面完全贴合，不会出现局部间隙，铰接销轴采用可拆卸的卡簧固定结构，后期维护时可以快速拆下压臂，更换密封件或者对磨损部位进行维修，无需对整体结构进行破坏性拆解。针对有防腐需求的使用场景，这套结构的所有外露表面都可以做钝化或者喷塑处理，接触物料的部位可以选用不锈钢材质加工，适配弱酸、弱碱类介质的使用需求，不会出现锈蚀污染物料的问题。
