错落式多层金属置物货架结构设计

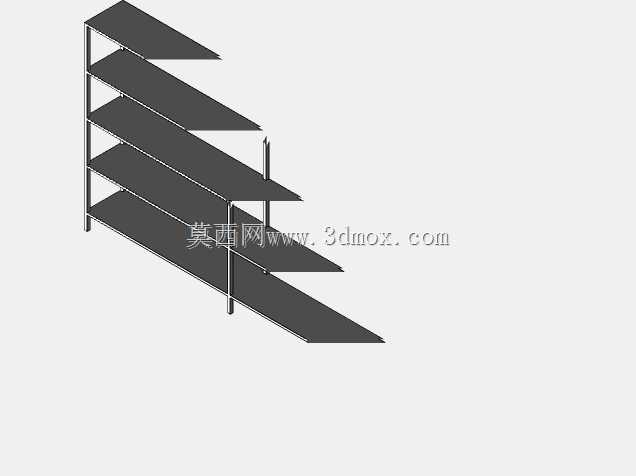

　　这款错落层板结构的落地置物架，在实际应用场景中覆盖了多类空间的储物需求，从车间工位旁的工装配件临时存放，到办公区域的文件、样品陈列，再到民用空间的杂物收纳都能适配，区别于常规齐平层板的货架，其错落延伸的层板设计能更好适配不同进深物品的摆放，避免齐平层板在取放深处物品时需要挪动前排物件的麻烦。从功能特性来看，整体采用单侧立柱支撑结构，所有层板均从同一侧立柱向外延伸，每块层板的外伸长度逐层变化，形成阶梯式错落的排布形态，这种结构一方面让每层的取放操作都不会被上层板遮挡，操作人员站在架体开放侧即可直接拿到任意层的物品，另一方面错落的层板形态也让架体本身具备一定的陈列展示属性，放置样品、装饰物件时能形成错落的视觉层次，

　　不会像常规货架那样呆板。设计思路上，首先确定了单侧支撑的主体框架，选用薄壁矩形金属型材作为主立柱，立柱沿垂直方向等距预留层板连接位，每块层板采用薄钢板折弯成型，层板靠近立柱的一侧设置折弯连接耳，通过紧固件与立柱固定，层板远离立柱的自由端底部设置斜向加强筋，连接到下层板的侧边位置，抵消单侧支撑带来的层板下挠力矩，避免层板承重后出现变形。层板的进深尺寸从上到下逐层递增，最上层板进深最短，适合放置轻便、高频取用的小物件，越往下层板进深越大，可放置体积更大、重量更沉的物品，符合重物靠下放置的重心稳定原则，整个架体无需额外的背部拉杆或另一侧支撑柱，开放度极高，空间占用率比同储物容量的双侧立柱货架低15%左右。安装边界方面，

　　架体整体靠墙面放置时，立柱侧贴紧墙面即可，不需要在墙面打膨胀螺栓固定，底部四个接触点设置防滑橡胶垫，既可以避免金属架体刮花地面，也能增大摩擦力防止架体滑移；层板的单侧外伸长度经过受力校核，在额定承重范围内，层板自由端的下挠量不超过层板长度的1/500，不会出现明显的形变影响使用；安装时仅需要依次将层板从下往上固定到立柱对应位置，不需要复杂的工装工具，单人即可完成组装，后期如果需要调整层板间距，只需要拆卸对应层板的紧固件，调整到立柱预留的其他连接位重新固定即可，适配不同高度物品的存放需求。实际使用中，这种结构的货架在狭长型空间里的适配性尤其突出，比如走廊侧边、工位间隙等宽度有限的区域，齐平层板的双侧货架需要预留双侧操作空间，

　　而这款单侧支撑的错落层板架仅需要在开放侧预留操作空间，靠墙放置后不会占用过多通行宽度，同时每层错落的层板可以对不同类别的物品做自然分区，比如车间里放置不同规格的刀具、量具时，每层对应一类规格，取放时不需要俯身翻找，视线可以直接覆盖所有层板的存放区域，大幅提升取放效率。结构受力层面，主立柱作为核心承载部件，所有层板的载荷最终都传递到立柱上，再通过立柱底部的脚垫传递到地面，层板之间的斜向加强筋除了提升单块层板的承重能力，也能在架体侧面形成三角形稳定结构，提升整个架体的抗侧倾能力，即使不小心碰撞到层板的自由端，架体也不会轻易出现侧翻的情况。层板表面采用平整的金属板面，没有额外的凸起护栏，放置大件物品时不会被护栏卡住，清理的时候也只需要直接擦拭板面即可，没有卫生死角，对于存放有少量粉尘的车间配件来说，日常维护的难度很低。
