长杆脚踏式LED落地照明灯具结构

　　这款长杆脚踏式照明结构的设计，最初是针对车间工位局部补光、仓储巷道临时巡检照明、设备检修点位定向照明这类需要解放双手的场景做的适配，日常作业里操作人员经常需要双手握持工具、搬运工件，腾不出手去按常规灯具的开关，脚踏触发的结构刚好能解决这个痛点，脚踩下底座踏板就能完成灯体的点亮与熄灭控制，不需要弯腰或者抬手操作，在双手被占用的作业场景里实用性很强。

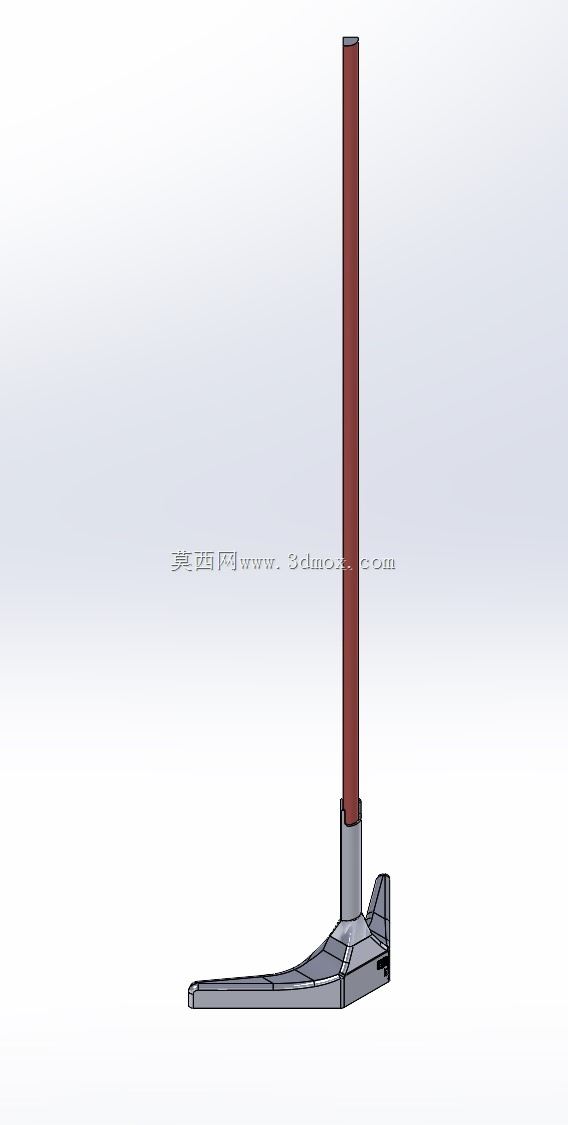

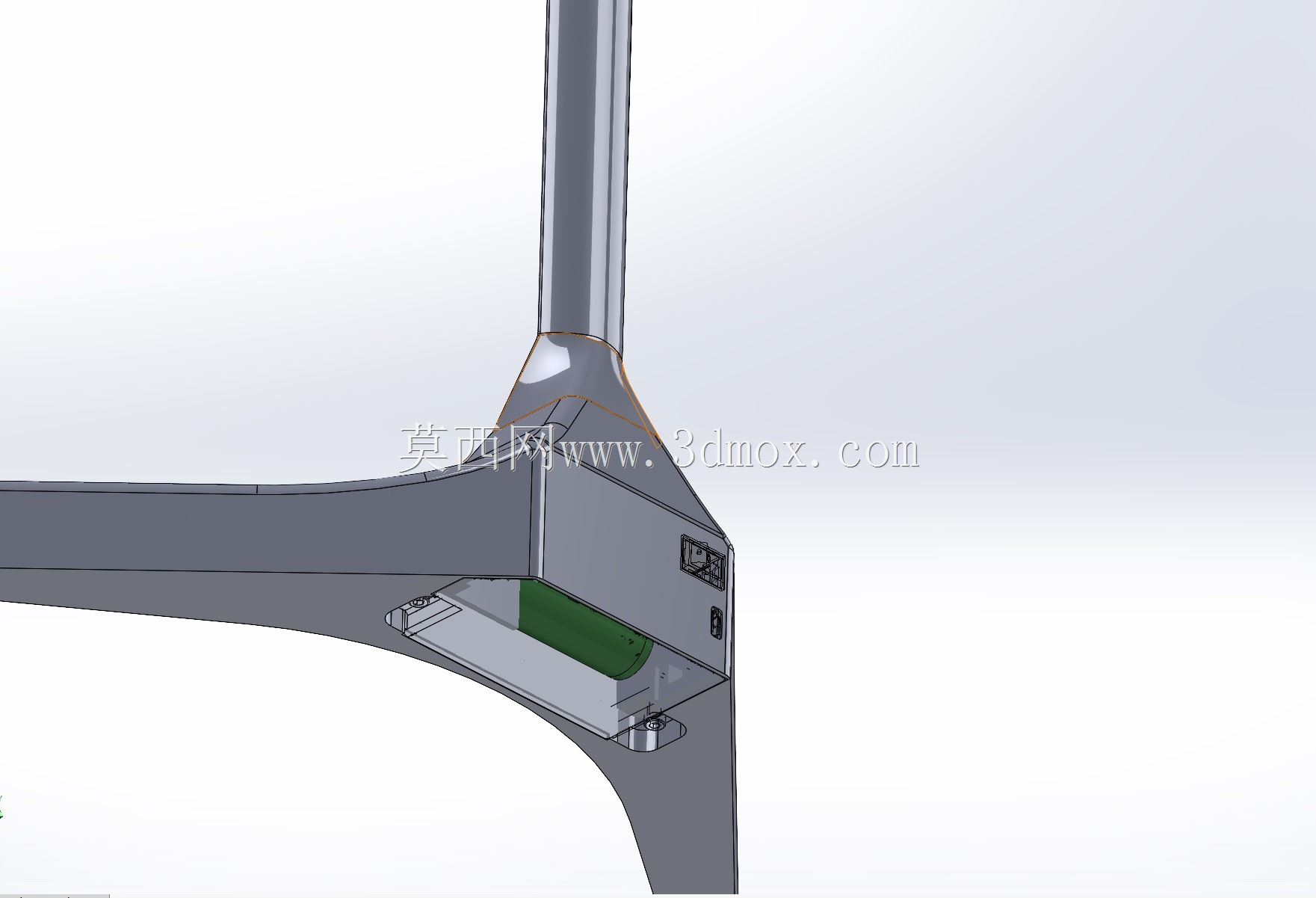

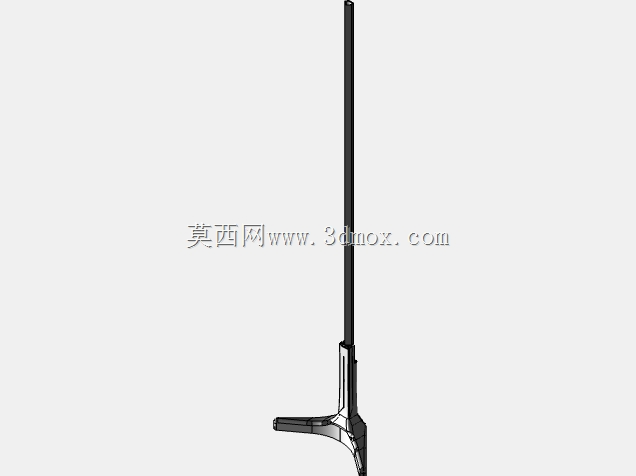

　　从结构布局来看，整个产品分为底座总成、垂直立杆、顶部灯体安装位三个核心部分，底座采用了低重心的宽幅延伸设计，踏板从底座前端向外探出，踩踏行程控制在15mm以内，踩下的反馈力度设置在20N左右，既不会因为误碰轻易触发，也不会让操作人员踩踏时需要用太大的力，底座内部预留了走线腔与触发开关的安装位，所有线路都从立杆内部走隐藏式布线，避免外部走线被工件勾挂、被踩踏磨损的问题，立杆采用薄壁圆管结构，长度根据常规作业场景的照明高度需求设置，顶端的安装位可以适配不同功率的WLED灯板，灯板照射角度可以做小范围的俯仰调整，满足不同点位的定向补光需求。

　　设计过程中首先考虑的是安装边界的适配性，整个底座的占地面积控制在0.08平方米以内，不需要做地面打栓固定，直接放置在平整的水泥地面、环氧地坪上就能靠自身重量保持稳定，立杆与底座的连接采用快拆式插接结构，不需要额外工具就能完成立杆的拆装，方便在不同作业点位之间转移搬运，针对车间内可能存在的轻微磕碰情况，立杆底部与底座连接的位置做了加强筋过渡，避免侧向受力时出现焊缝开裂或者插接位变形的问题。

　　功能层面除了基础的脚踏开关控制，内部还预留了智能LED控制模块的安装空间，可以根据使用需求加装亮度调节、人体感应延时关闭的功能模块，适配不同场景的使用需求，比如仓储巡检场景下可以加装人体感应模块，人走到点位附近自动点亮，离开后延时熄灭，不需要刻意踩踏触发；精密装配工位上可以加装亮度调节模块，根据作业时的光线需求调整灯板的输出亮度，避免光线过强产生眩光影响装配精度，或者光线不足导致作业失误。

　　实际使用中这类结构的照明设备还可以适配流水线工位的定点补光，沿着流水线边侧间隔布置，不需要额外铺设桌面安装支架，不会占用工作台面的操作空间，底座的低轮廓设计也不会影响工位周边的物料周转，小推车、料箱从旁边经过时不会剐蹭到底座结构，立杆的细长结构也不会遮挡操作人员的作业视线，相比台式工作灯，这种落地式的结构不需要依附工作台存在，在大型设备检修、地面组装作业这类没有固定工作台的场景下，适配性要更强。

　　建模过程中对各个配合位的公差做了预留，立杆与底座的插接位采用H7/h6的间隙配合，既保证拆装的顺畅度，也不会出现立杆晃动的问题，踏板的转轴位置做了耐磨衬套的安装位，长期踩踏使用也不会出现转轴磨损松旷的问题，底座底部预留了防滑橡胶垫的安装槽，安装橡胶垫后可以增加与地面的摩擦力，避免踩踏时底座出现滑移，同时也能防止底座刮花环氧地坪的表面。
