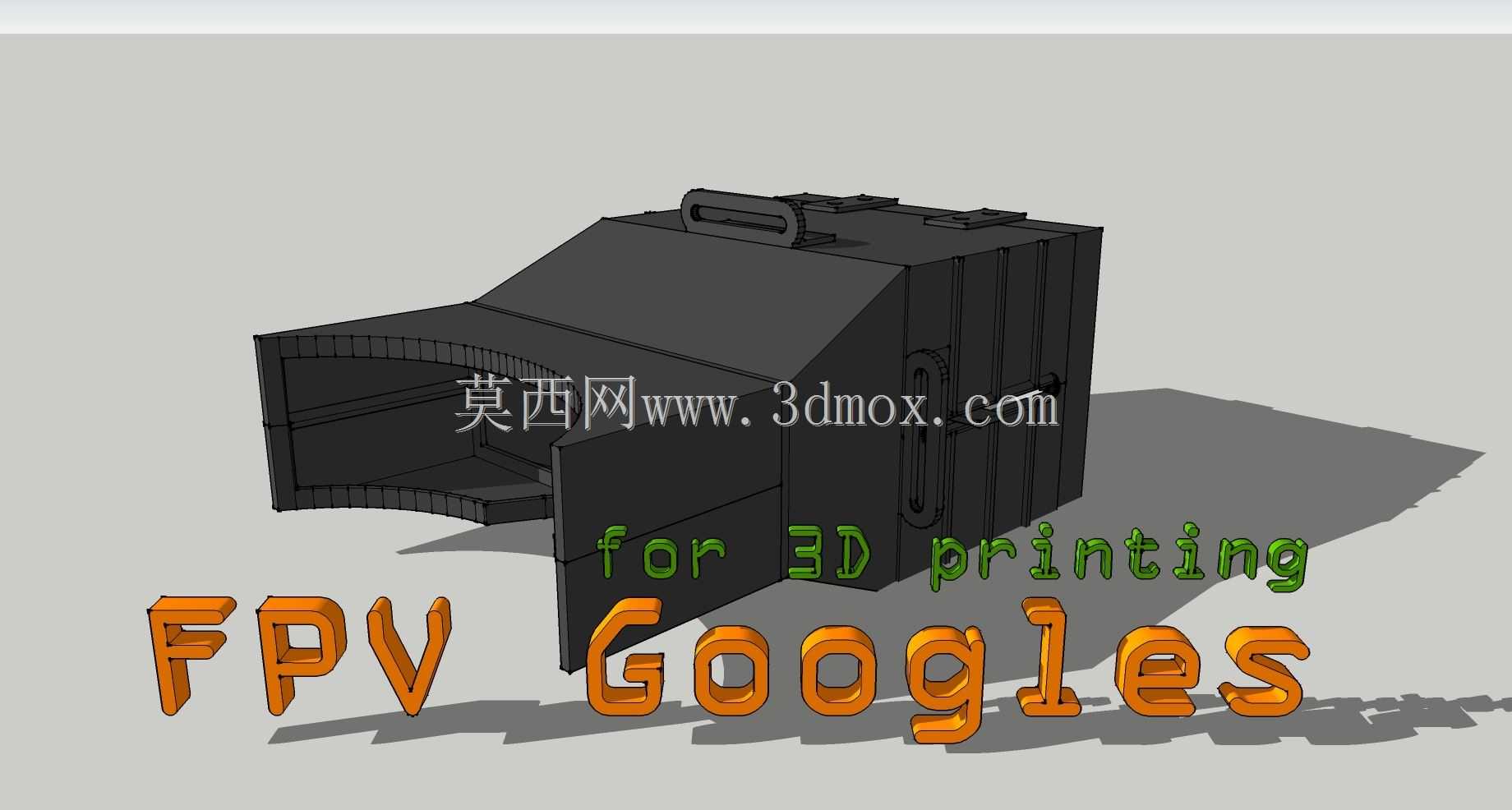

适配5英寸LCD屏的3D打印FPV护目镜结构

　　在航模穿越机飞行、远程巡检设备操控、沉浸式第一视角作业场景中，FPV护目镜是核心的视觉交互载体，区别于市面量产的一体化密封护目镜，这款可3D打印制作的护目镜结构，主打低成本自制适配，面向有动手能力的航模玩家、小型设备调试人员，无需开模即可通过桌面级FDM3D打印机完成主体结构制作，大幅降低定制化头戴显示设备的制作门槛。

　　从实际使用场景出发，这款护目镜的核心适配对象是通用5英寸LCD显示屏，这类屏幕常被用于小型树莓派显示模块、二手便携显示面板，采购成本极低，搭配菲涅尔透镜即可实现短距离的放大成像，避免了定制专用显示模组的高额成本。结构设计上，整体采用头戴式贴合轮廓，接触面部的一侧做了内凹的弧形轮廓，预留了泡棉粘贴的安装槽位，使用时可根据自身面部轮廓粘贴不同厚度的缓冲泡棉，既可以遮挡环境杂光进入视场，也能缓解长时间佩戴对面部的压迫感，适配不同头型的使用需求。

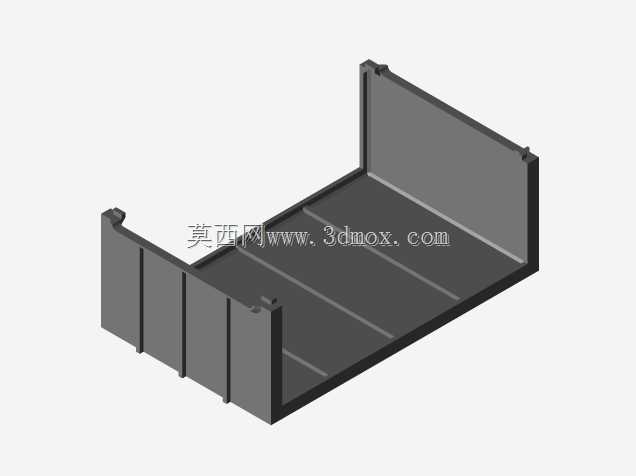

　　设计思路上，整个主体结构拆分为适合3D打印的无大悬空结构，所有外表面均做了45度以内的拔模角度处理，打印时无需添加大量支撑，仅在透镜安装卡槽、屏幕固定位添加少量易拆除的细支撑即可，普通PLA耗材即可完成打印，无需特殊工程材料。屏幕安装腔设置在结构的远端，和透镜安装位之间预留了固定的焦距空间，经过实际调校的间距刚好适配常规焦距的菲涅尔透镜，使用者无需反复调整屏幕与透镜的距离，打印完成后直接将屏幕用螺丝或者热熔胶固定在腔体内的定位柱上，透镜卡入前端的环形卡槽即可完成核心光路的装配，大幅降低自制过程中的调校难度。

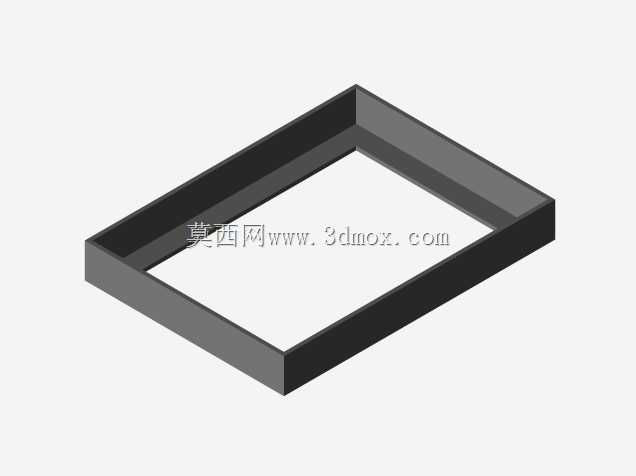

　　安装边界方面，屏幕安装腔的内部尺寸严格适配常规5英寸16:9比例的LCD模组，四周预留了2mm的间隙用于容纳屏幕的排线与驱动板，腔体侧面开有排线引出的缺口，可直接将屏幕的HDMI供电排线从侧面引出，连接到图传接收模块或者视频信号源，不会出现排线挤压弯折的问题。头带安装位设置在结构两侧的上下四个点位，采用通用的穿槽设计，可适配市面上常规的弹性头戴绑带，也可直接使用现有滑雪镜、VR眼镜的替换头带，无需定制专用的固定绑带。透镜卡槽的直径适配市面常见的100mm焦距菲涅尔透镜，卡槽深度3mm，透镜放入后不会出现松动移位，同时预留了0.5mm的间隙用于粘贴薄防尘镜片，避免户外使用时灰尘、飞虫接触透镜表面影响成像效果。

　　顶部设置了集成的提手结构，既可以在不佩戴时方便手提携带，也可以在顶部平面粘贴图传接收模块、电池供电模块的固定魔术贴，将接收与供电设备直接固定在护目镜主体上，减少外接线材的拖拽感，实际飞行使用时无需额外背负接收设备，整体重量更均衡。结构的侧壁做了1.5mm的均匀壁厚，在保证打印后结构强度足够的前提下，尽可能降低整体重量，长时间佩戴不会出现颈部酸胀的问题，同时侧壁上开有多个条形散热槽，对应屏幕驱动板的安装位置，避免长时间使用时屏幕与驱动板积热，导致屏幕出现色偏或者驱动宕机的问题。

　　不同于量产护目镜的密封一体化设计，这款结构的所有安装位都预留了改装余量，使用者可以根据自身需求在侧面开孔加装风扇、调节旋钮、频道切换按键，也可以修改面部贴合圈的轮廓适配自己佩戴眼镜的使用需求，对于有近视的使用者，还可以在透镜卡槽内侧加装定制的近视镜片卡槽，无需佩戴框架眼镜即可使用。整个结构没有复杂的装配卡扣，所有部件均采用直装设计，打印完成后去除支撑即可进行装配，不需要额外的紧固件或者连接结构，仅需少量胶水即可完成整体组装，非常适合个人自制与小批量的定制改装，在户外航模飞行、小型无人机巡检、沉浸式远程设备操控场景下，完全可以达到量产入门级FPV护目镜的使用效果，同时制作成本仅为量产产品的十分之一左右，具备极高的实用价值。
