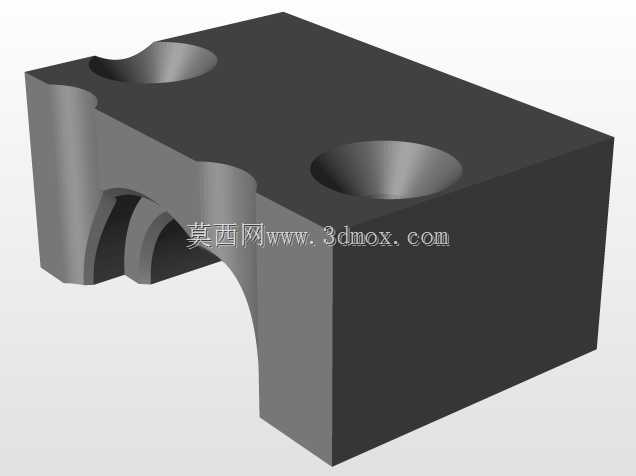

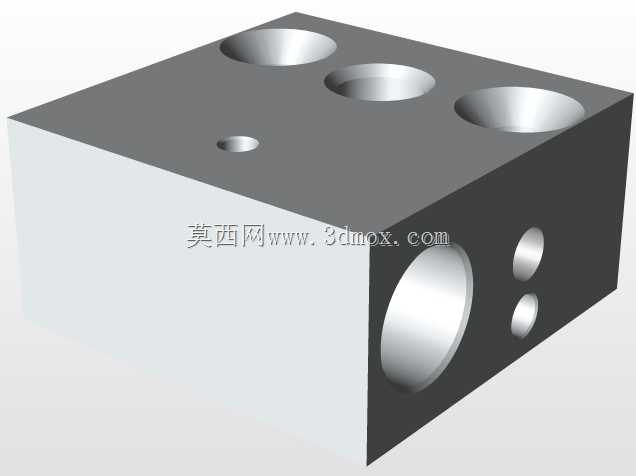

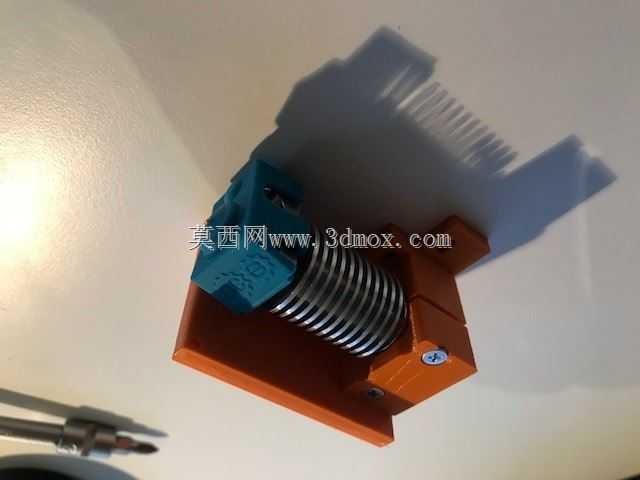

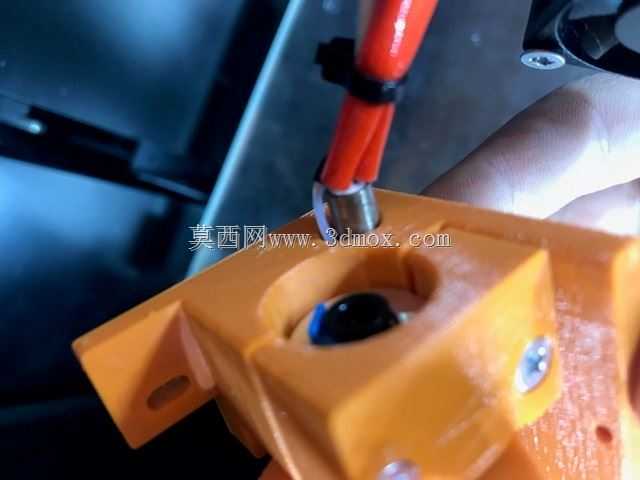

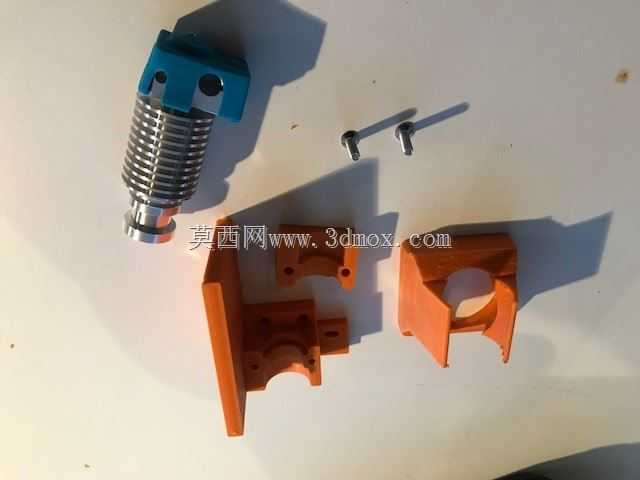

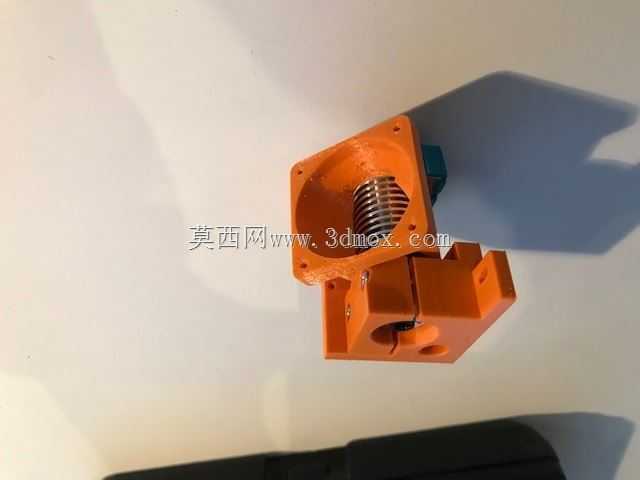

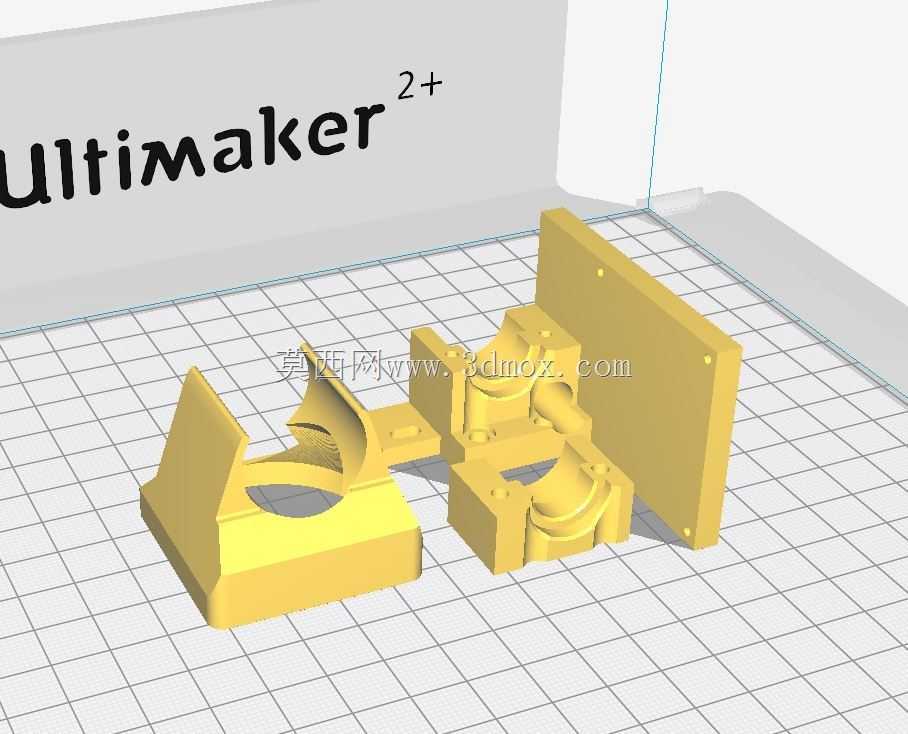

CR10机型E3D热端改装安装结构

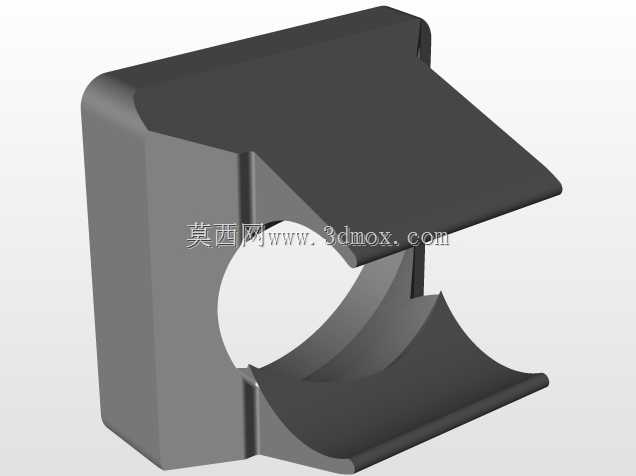

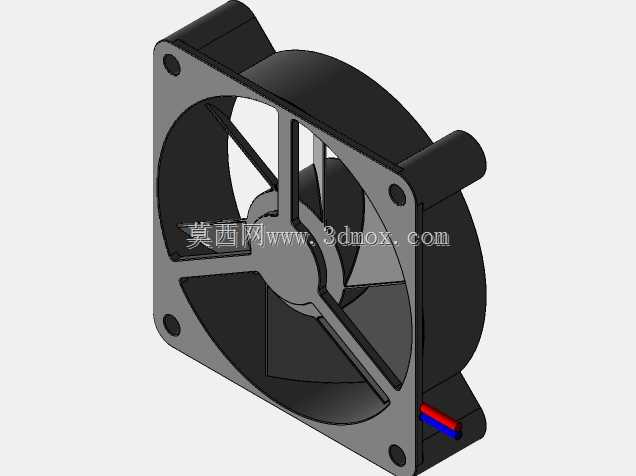

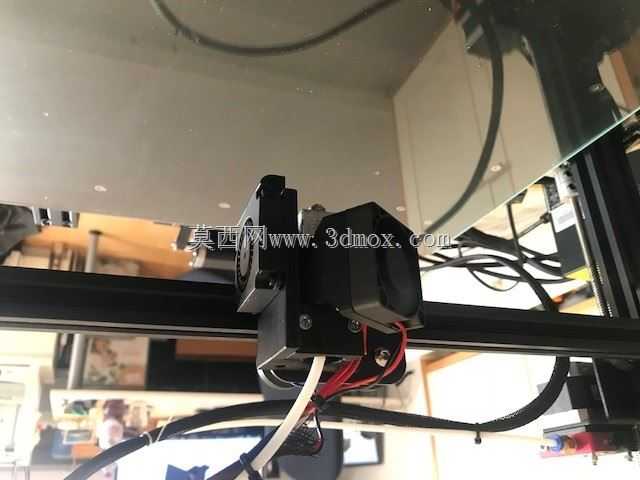

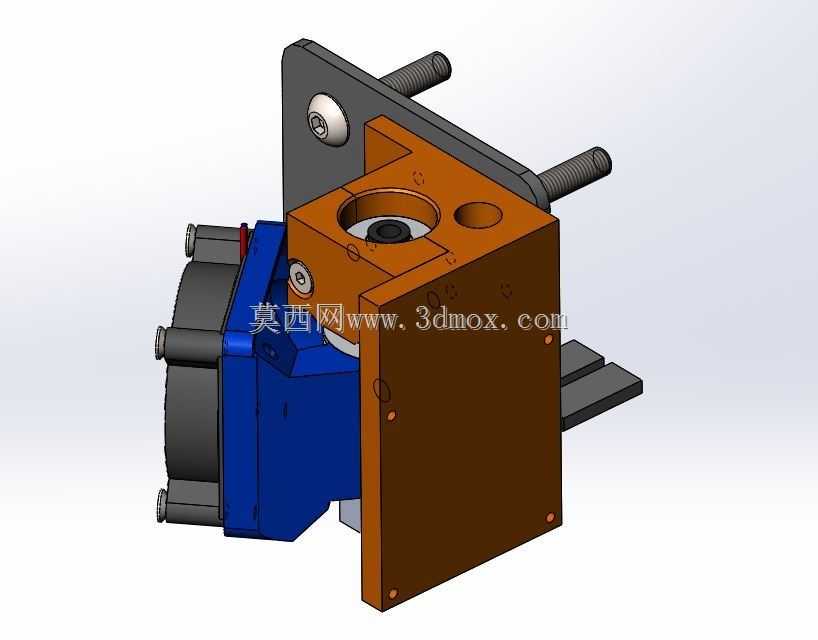

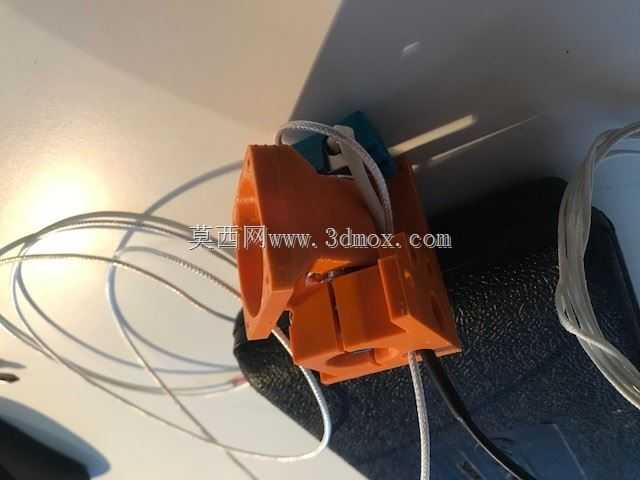

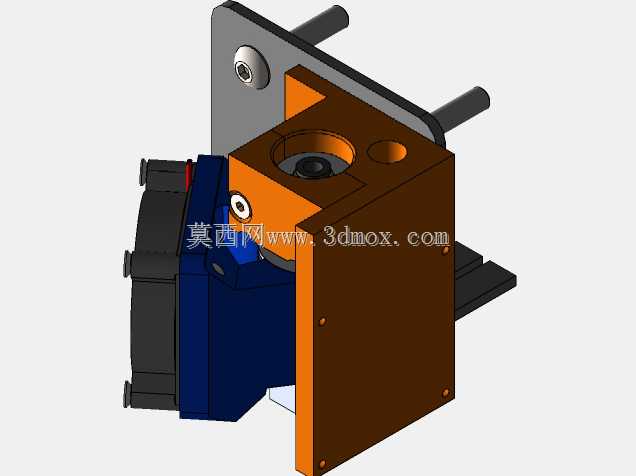

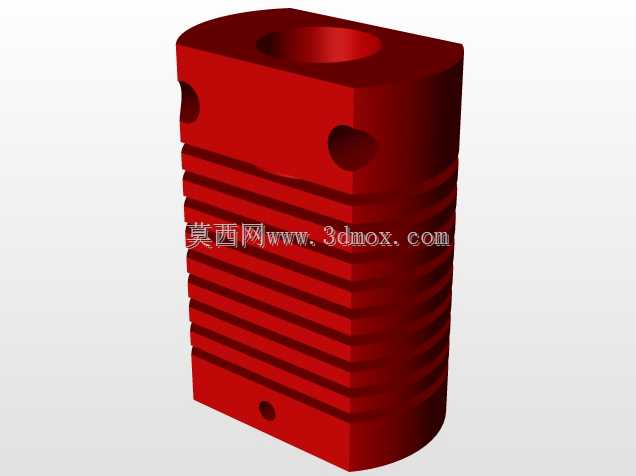

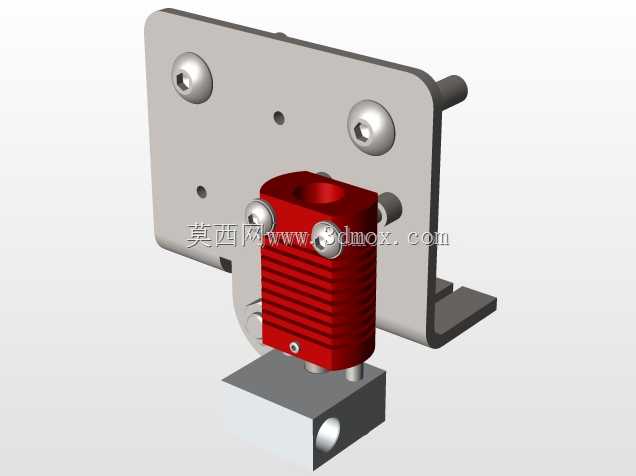

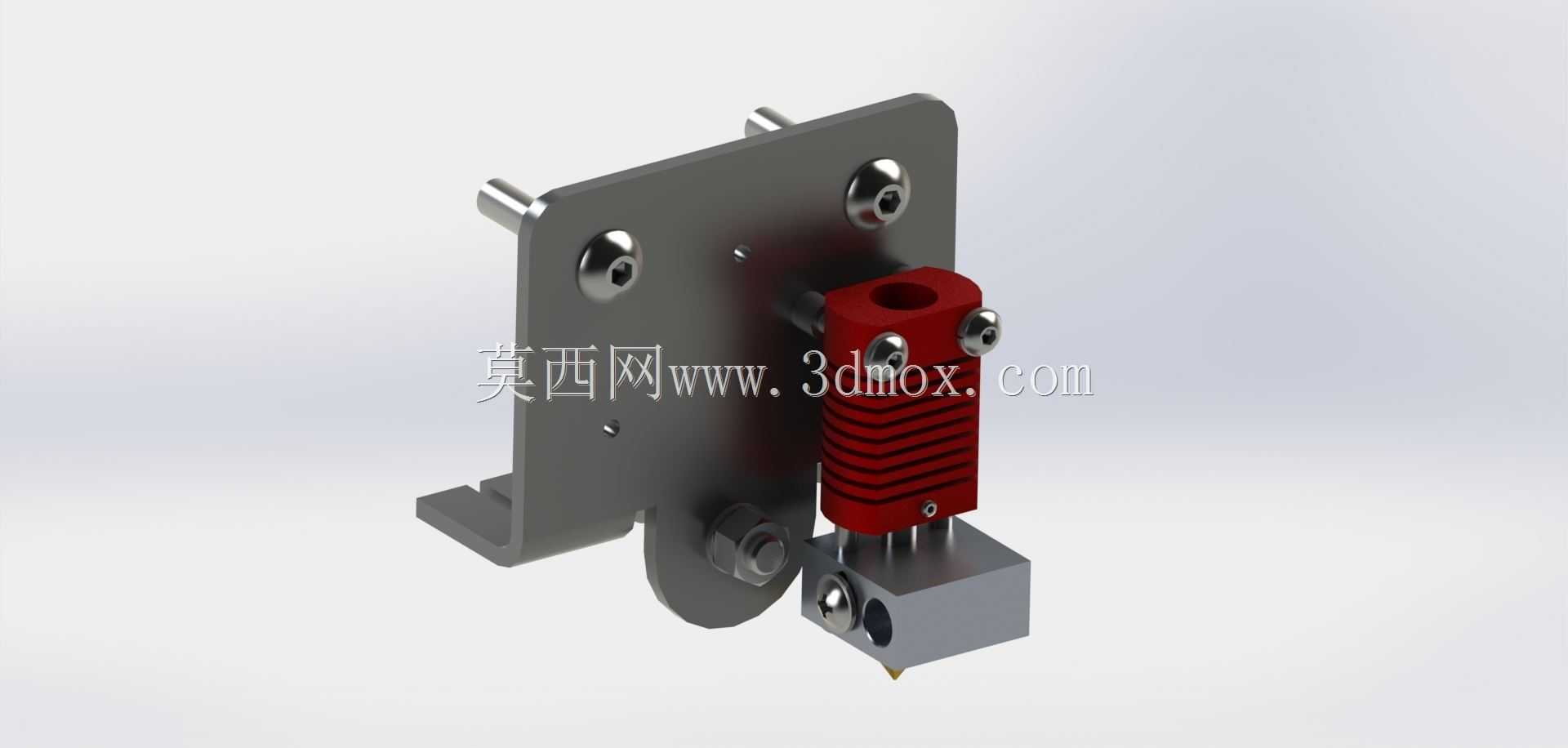

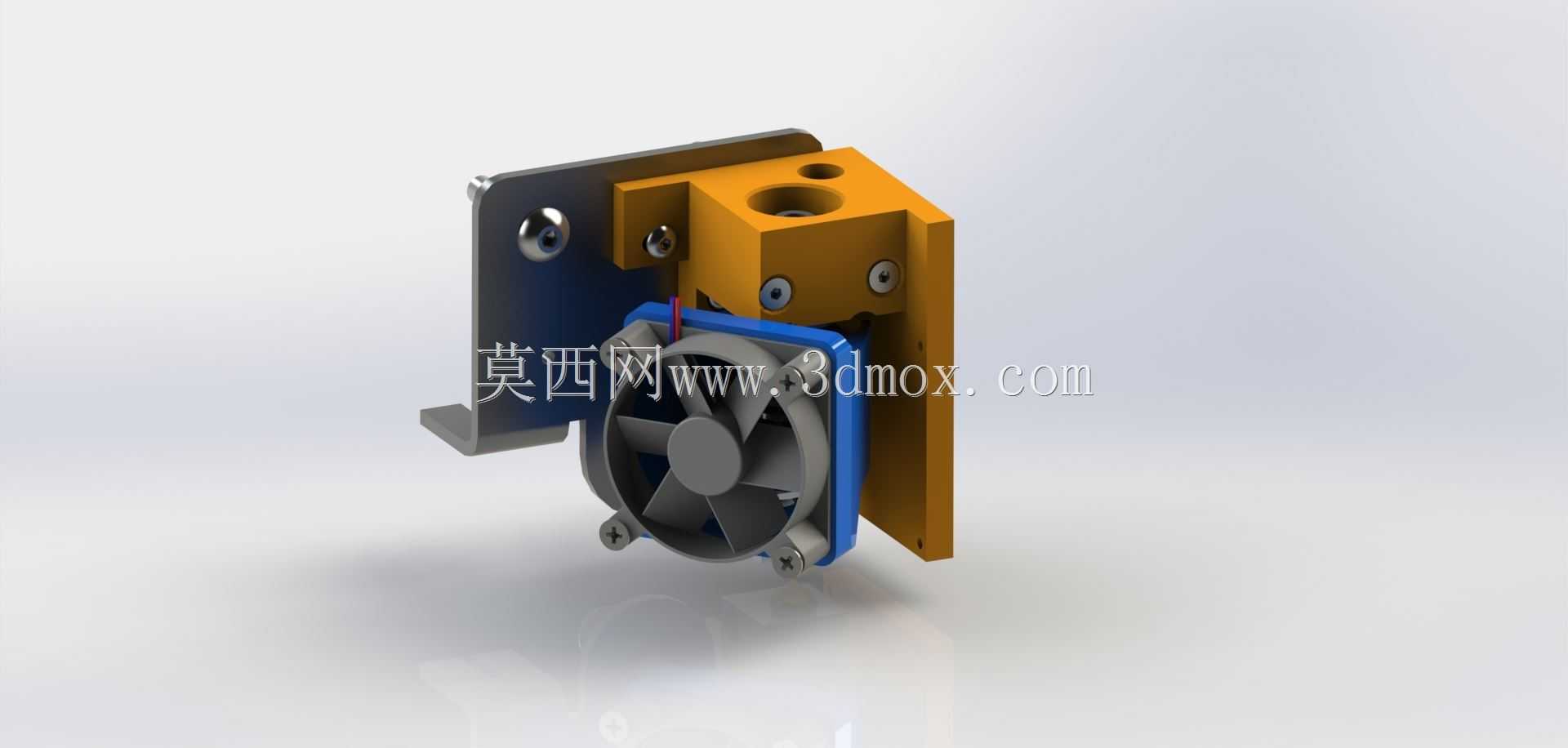

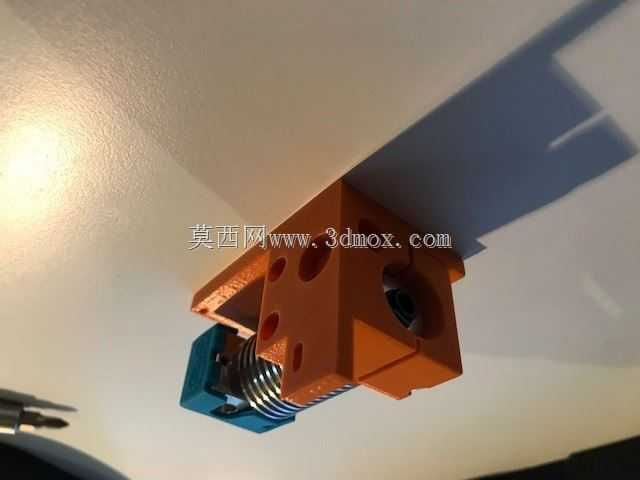

在桌面级FDM 3D打印的实际生产与设备迭代场景中，不少使用CR10系列机型的用户会遇到原厂热端高温打印适配性不足、耗材兼容范围有限的问题，这套改装结构正是针对这类现场需求开发的直接替换组件，不需要对原有设备的机架、运动轴系做破坏性改动，就能完成热端规格的升级。从实际安装边界来看，这套结构完全适配CR10及CR10-S5机型原有X轴滑台的安装孔位，支架主体采用折弯钣金与机加工固定座结合的形式，所有连接孔位的位置度公差控制在0.1mm以内，安装时不需要重新打孔或者锉修配合面，直接对齐原有滑台的安装位拧紧紧固件即可完成主体固定，整体组件安装完成后，在X轴运动方向的外伸尺寸比原厂热端组件仅增加3mm，不会触碰到原有设备的打印平台边缘或者机架限位结构，Z轴方向的安装高度和原厂热端保持一致，更换后不需要重新调整Z轴零点的偏移参数，能大幅减少改装后的调试工作量。功能设计上，这套结构专门适配E3D规格的热端套件，固定座上预留了热端加热块、喉管的精准安装槽，喉管穿入位置做了隔热衬套的避让空间，能减少热量向上方挤出结构传递，避免耗材提前软化造成的堵头问题。散热系统的布局是这套结构的设计重点，组件上同时预留了部件散热风扇与散热器风扇的安装位：靠近热端加热块位置的部件风扇采用侧吹角度，出风口直接对准打印喷嘴下方的耗材成型区域，能在耗材挤出后快速冷却定型，减少PLA等低温耗材打印时的垂丝、边角塌陷问题；上方的散热器风扇直接贴紧E3D热端的散热鳍片安装，风道完全覆盖鳍片的整个散热面积，能保证喉管上部的温度始终保持在耗材玻璃化转变温度以下，长时间连续高温打印时也不会出现喉管堵料的故障。从结构细节来看，固定支架的折弯角度经过多次打印测试调整，风扇安装位的减震胶垫预留槽能减少风扇运转时的震动传递到热端，避免打印过程中因为震动造成的表面振纹；所有走线位置都预留了线卡固定孔，改装时可以把加热棒、热敏电阻、风扇的供电线顺着支架边缘固定，不会和运动中的皮带、光杆发生剐蹭，减少设备运行的故障隐患。实际使用场景中，这套改装结构可以支持用户更换不同规格的E3D喷嘴，兼容PLA、ABS、PETG、TPU等多种耗材的打印需求，相比原厂热端能支持更高的打印温度，满足特种工程耗材的打印条件，不管是个人创客做设备升级，还是小型3D打印服务工坊做批量化设备改造，都能直接套用这套结构完成改装，不需要单独重新设计固定支架、调试风扇位置，能大幅缩短改装的周期，减少改装过程中可能出现的配合干涉、散热不足等问题。结构设计时还考虑了日常维护的便利性，风扇、热端的固定螺丝都采用外露设计，不需要拆解整个X轴滑台就能完成风扇清灰、喷嘴更换、喉管疏通等日常维护操作，固定座上的定位凸台能保证每次拆装热端后，喷嘴的位置度不会发生偏移，不需要重新校准打印平台的水平度。
