赛博朋克风宽视场智能穿戴眼镜结构设计

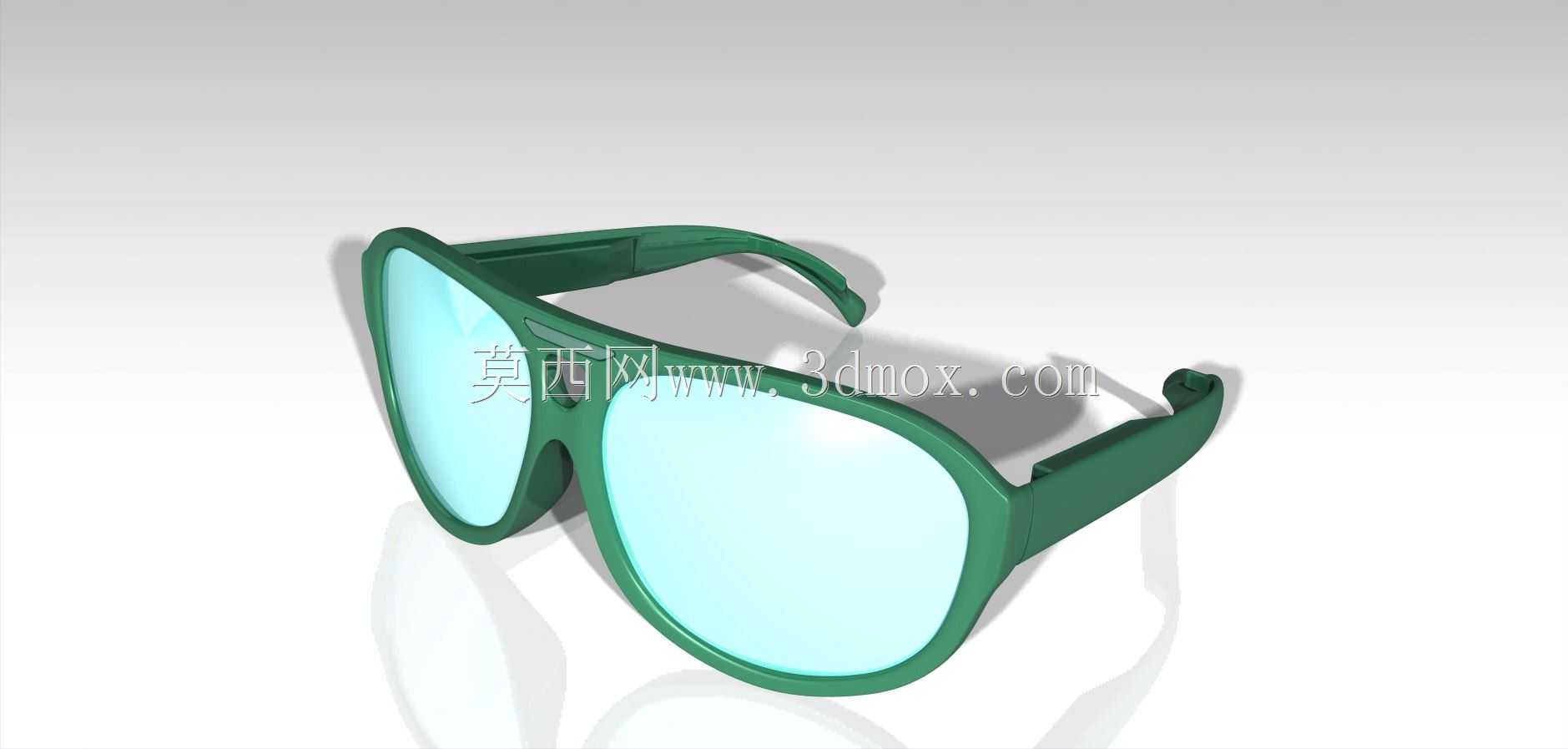

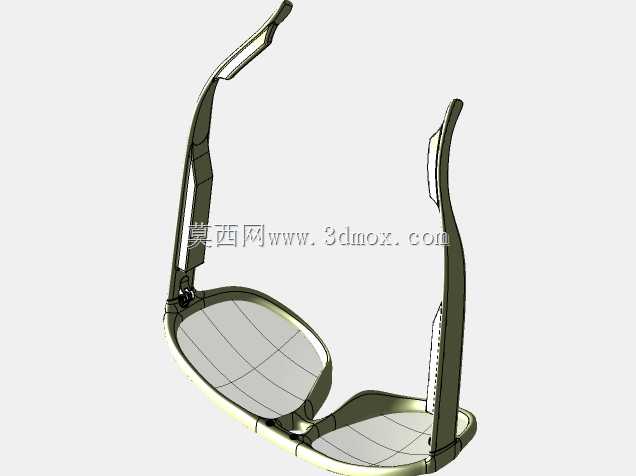

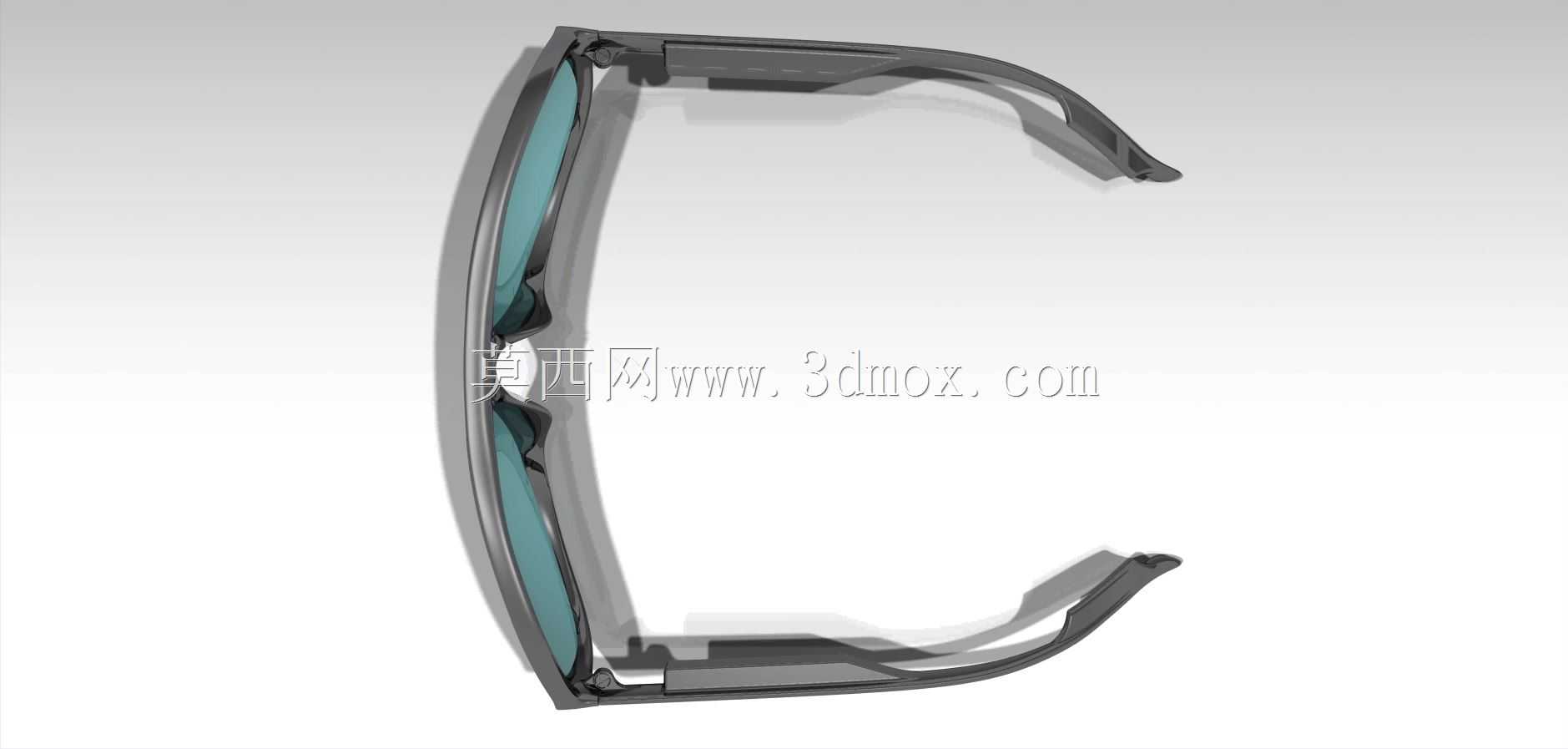

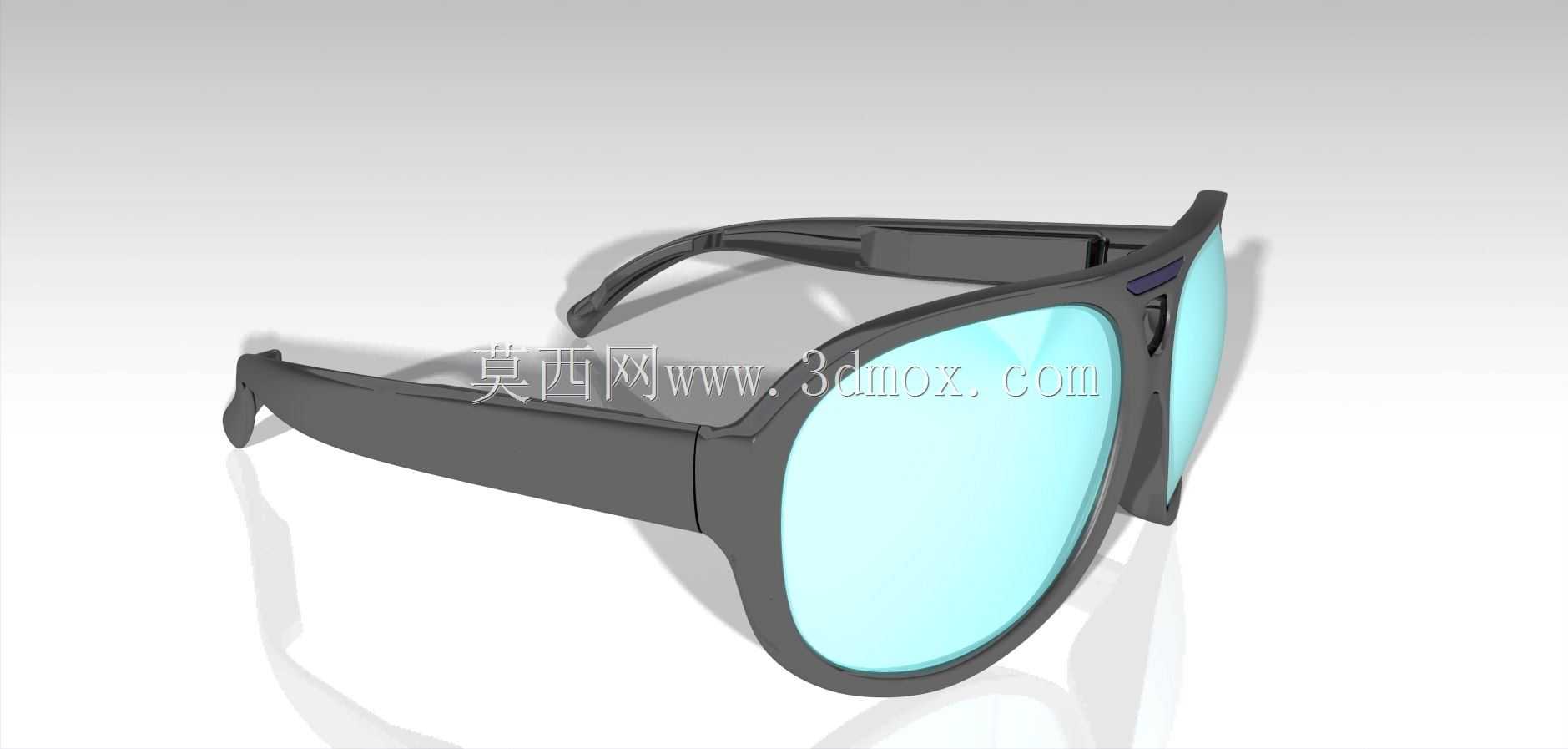

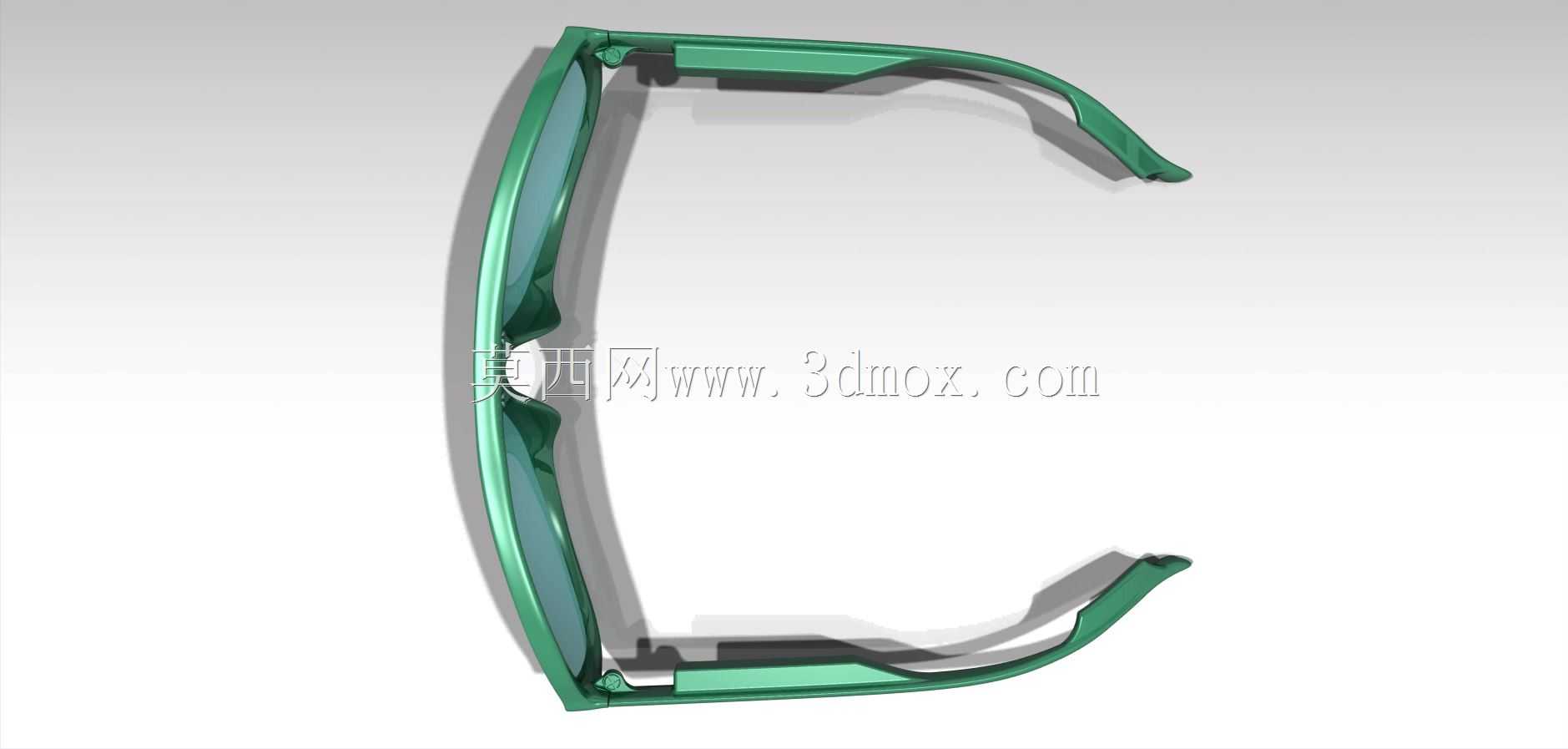

做这款智能眼镜的结构方案时，最先锚定的是户外赛事辅助观赛的使用场景，要解决普通AR眼镜视场角窄、佩戴压鼻梁、运动中易滑落的实际痛点，整体结构围绕佩戴稳定性、光学件安装空间、外观辨识度三个核心维度做平衡。先从佩戴贴合度说起，镜腿没有做常规的直条弯折结构，而是顺着人体耳后乳突的轮廓做了三段式弧度设计，靠近镜框的前段做12度内收，贴合颞侧轮廓，中段做27度向下弯折搭在耳上，末段做5度外撇避开耳后敏感区，整个镜腿的厚度控制在6mm，内部预留2.5mm宽度的走线槽，可以容纳柔性FPC排线连接镜腿内置的触控模块与镜框内的光学显示组件，镜腿内侧贴附1mm厚的硅胶防滑垫，接触皮肤的一面做细密的菱形防滑纹，即使佩戴者出汗或者快速跑动，镜架也不会出现滑移错位的情况。镜框部分采用一体化注塑的黑框结构，整体宽度142mm，适配绝大多数成年人的瞳距范围，镜框上沿做3mm厚度的加强筋，既可以提升整体结构强度，避免摔落时镜框开裂，也能在内部预留空间安装环境光传感器与前置微型摄像头，摄像头的开孔位置做了15度的下倾角，刚好对准佩戴者视线前方1.5米的区域，满足赛事场景下的实时信息采集需求。鼻托部分没有采用分离式的活动鼻托，而是和镜框做一体化的软胶包胶设计，两个鼻托的间距18mm，托叶的弧度贴合亚洲人鼻梁的轮廓，接触面积控制在120平方毫米，把整副眼镜120g左右的重量均匀分散在鼻梁两侧，避免长时间佩戴出现压红印的问题。镜片部分采用大尺寸的浅蓝镀膜镜片，单块镜片的宽度58mm，高度48mm，曲率半径87mm，这种大曲率的镜片设计一方面可以把视场角提升到45度，比常规消费级智能眼镜的30度视场宽出一半，佩戴时余光不会被镜框边缘遮挡，另一方面浅蓝的镀膜可以过滤户外场景下的短波蓝光，减少强光下的视觉疲劳，镜片和镜框的配合采用嵌入式卡合结构，卡槽深度2mm，配合一圈0.5mm的防水胶圈，可以实现日常泼溅的防护，应对户外突发的小雨或者运动出汗的场景完全足够。在内部元器件的安装边界上，镜框的左右两侧镜腿位置预留了12mm*8mm*4mm的安装腔，用来放置主控电路板与微型电池，单块电池容量120mAh，可以满足连续4小时的赛事信息显示需求，光学显示模组的安装位在镜片上方的镜框内部，采用侧投的光学方案，把显示画面投射到镜片内侧的全息反射膜上，不会遮挡正常的视线，佩戴者可以在看前方实景的同时，叠加看到赛事的实时数据、导航提示等信息。做结构校核的时候，特意针对运动场景做了跌落仿真，从1.2米高度自由跌落到水泥地面时，镜框的加强筋结构可以把冲击力分散到整个镜架，镜腿的铰接位置采用不锈钢销轴连接，铰接处的阻尼力调整到5N·m，既可以方便折叠收纳，也不会在佩戴时因为震动出现镜腿松垮的情况。整体外观没有做多余的装饰线条，黑框搭配浅蓝镜片的组合辨识度很高，镜框侧面只留了一个微型的触控按键，用来实现开关机、功能切换的操作，没有多余的开孔，整体结构简洁可靠，既满足赛事场景下的功能需求，日常佩戴也不会显得过于突兀。
