CMUcam5 Pixy视觉识别摄像头结构设计

做嵌入式视觉项目选型的时候，不少做小型智能设备、教学机器人开发的工程师都会接触到这类视觉传感模块，不同于工业级面阵相机的复杂配置，这类小型视觉模块主打轻量化集成，不需要额外搭配高性能图像处理板卡就能完成基础的色块识别、目标追踪功能，在高校机器人竞赛、小型AGV寻迹、简易视觉分拣工位、创客类智能装置里的应用占比不低。

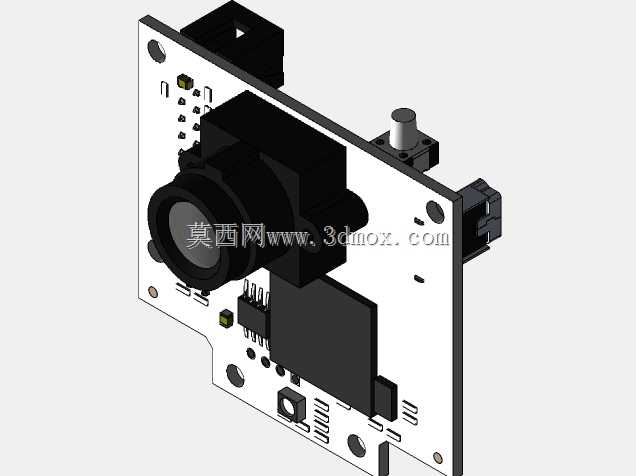

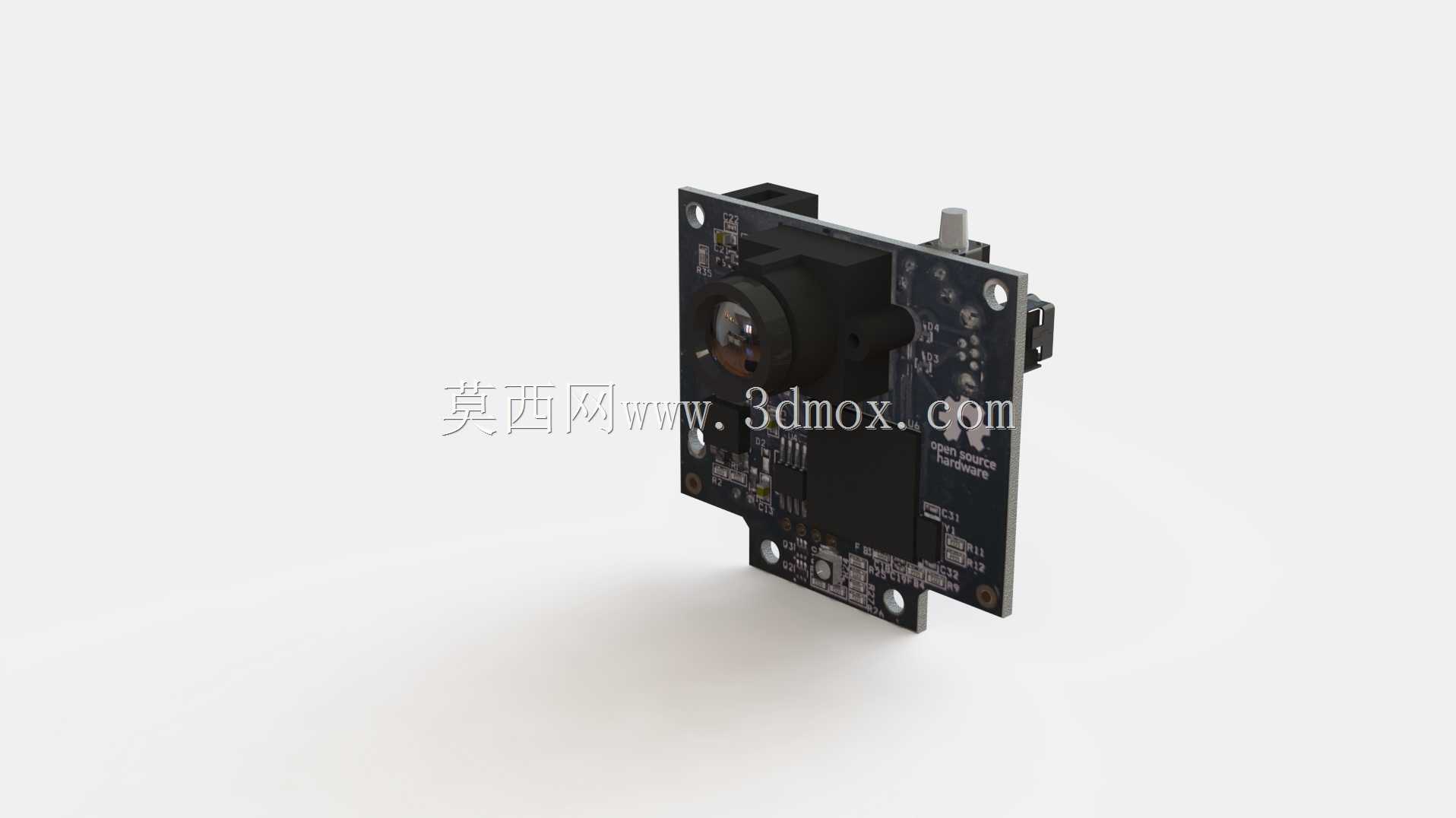

从结构设计角度看，这款模块的整体布局完全围绕成像与电路集成的需求展开，核心成像组件位于PCB板正面居中位置，镜头座采用标准M12接口规格，方便使用者根据实际检测距离更换不同焦距的镜头，不需要额外定制转接结构。PCB板采用四层板设计，板载图像处理芯片、存储芯片与外围阻容元件全部布置在板身两侧，板边预留的四个安装孔位是结构集成时的核心定位基准，孔位间距按照通用嵌入式模块的安装规范设计，既可以通过铜柱直接固定在设备的安装立板上，也能搭配定制的亚克力或金属支架调整安装倾角，适配不同的视场角需求。

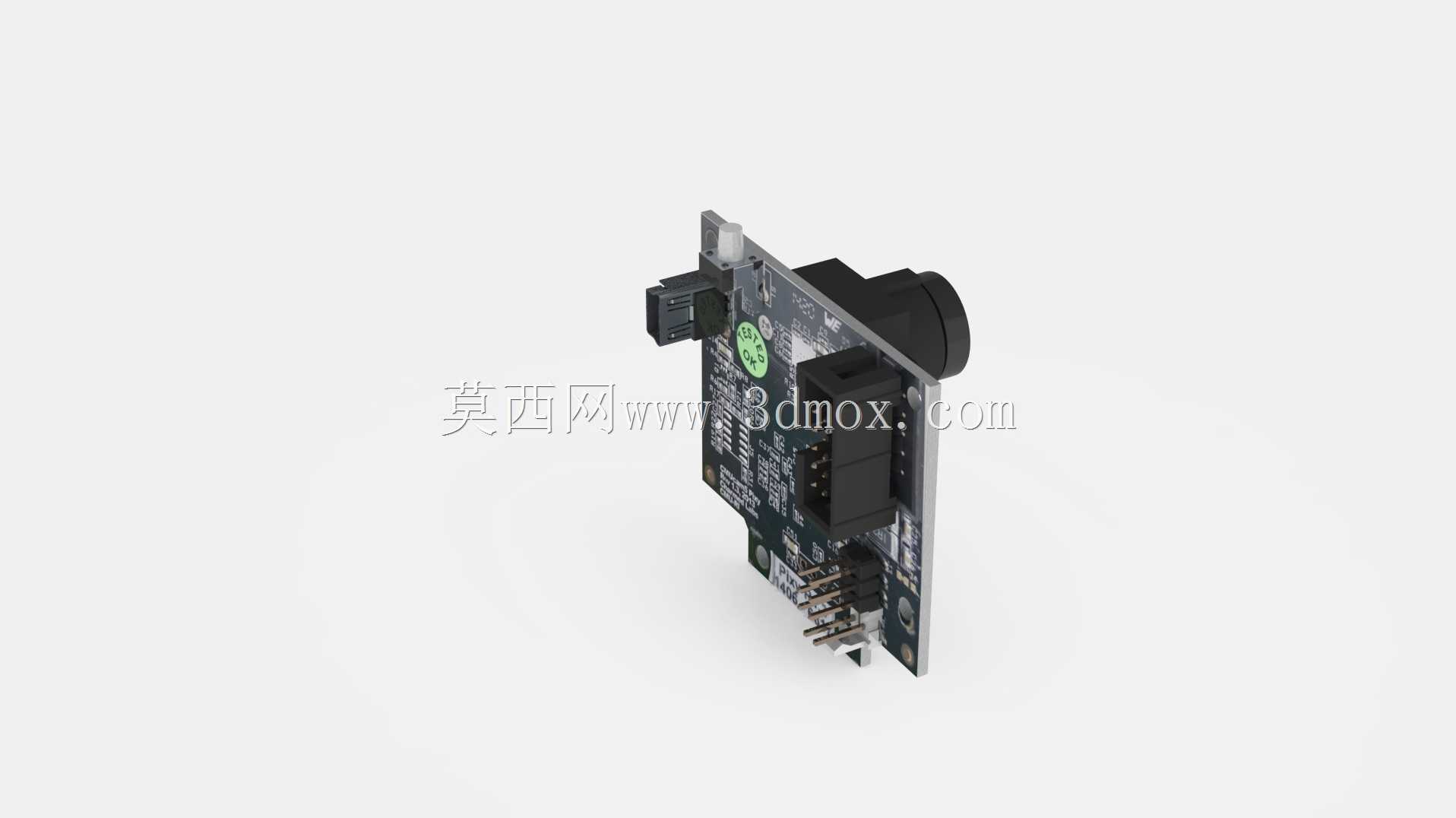

实际集成过程中需要注意几个安装边界：首先是镜头前端的预留空间，不能有结构件遮挡成像视场，根据常用的2.8mm焦距镜头参数，水平视场角大概在75度左右，垂直视场角在47度左右，安装时要确保镜头前方至少留出15mm的无遮挡空间，避免结构件入镜影响识别效果。其次是板侧的接口预留，模块侧面预留的排针接口用于连接主控板，安装时要在接口对应位置留出至少10mm的接线空间，方便杜邦线或者定制排线插拔，不要把板边紧贴设备内壁，否则会导致接线困难甚至接口损坏。另外板身上方预留的调试按键位置也要留出操作空间，不需要拆解设备就能完成固件烧录、参数复位的操作，减少后期维护的拆装工作量。

从功能适配的角度，这类模块的结构设计做了很多轻量化考量，整板厚度控制在1.6mm，加上镜头的整体突出高度不超过22mm，整体重量不到20g，哪怕是安装在小型舵机云台上做动态追踪，也不会给舵机带来额外的负载负担，不会因为模块自重导致云台转动卡顿、定位精度下降。板载的状态指示灯布置在镜头侧方，安装后可以直接从外部观察指示灯状态，判断模块的供电、识别工作状态，不需要额外外接指示灯就能完成设备状态排查。

不少刚接触这类模块的结构工程师容易踩的坑是忽略散热空间，虽然这类模块的整体功耗不高，满负载运行时核心芯片的温升大概在15度左右，但如果把模块完全封闭在狭小的塑料壳体内，长时间运行还是会出现芯片过热降频、识别帧率下降的问题，所以结构设计时最好在PCB板对应的芯片位置预留少量散热间隙，或者在壳体对应位置开直径1-2mm的散热小孔，不需要额外加装散热片就能满足长时间稳定运行的散热需求。另外镜头部分的防护也需要考虑，如果是用在有少量粉尘的教学实训场景，可以在镜头前方加装一片厚度1mm的透明亚克力防护片，防护片和镜头前端留出2mm左右的间隙，既不会影响成像清晰度，也能避免实训过程中硬物刮花镜头镜片，降低后期的维护成本。

在做配套安装支架设计的时候，优先选用1.5mm厚度的冷轧钢板或者2mm厚度的亚克力板做支架材质，支架的折弯角度要根据实际安装位置的视场需求调整，不要直接把模块平贴在设备顶面，否则视场会完全朝向下方，无法识别前方的目标物体。如果是用在移动机器人上，建议把模块安装在机器人机身前端距离安装基面80-120mm的高度位置，这个高度既能保证识别到地面的寻迹色块，也能识别到前方一定高度的障碍物标识，适配大多数移动机器人的视觉导航需求。如果是用在小型分拣工位上，模块的安装高度要根据分拣物料的尺寸调整，一般镜头距离物料输送面的高度控制在150-300mm之间，配合合适焦距的镜头就能覆盖整个输送线的宽度，不需要额外加装广角镜头就能完成物料的颜色识别与定位。
