车载130A电子稳定控制模块结构设计

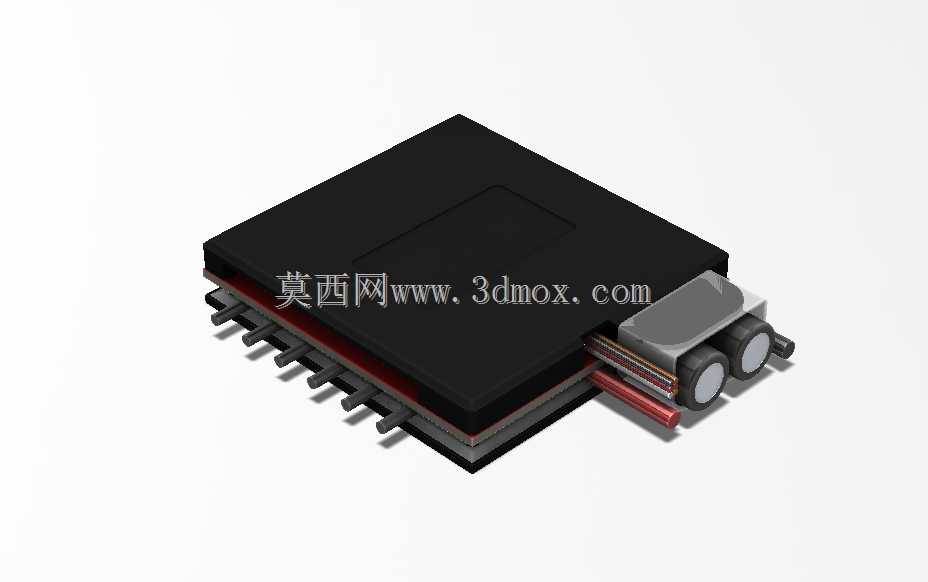

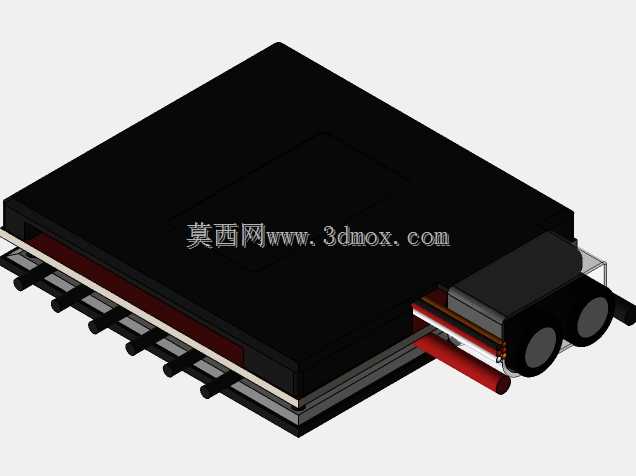

在乘用车底盘电控系统的开发流程里，电子稳定控制系统的功率驱动模块是执行层的核心部件，直接决定了ESC系统对轮缸压力调节的响应速度与负载能力，本次呈现的4英寸规格130A电流等级模块，就是面向紧凑级乘用车平台开发的集成式驱动单元。不同于早期分散式布局的ESC执行组件，这款模块把功率驱动回路、信号调理电路、储能电容组与输出接插件全部整合在单块塑封壳体内部，大幅缩减了在发动机舱或乘员舱防火墙位置的安装占用空间。从实际装车场景来看，这类模块需要适配-40℃到125℃的宽温工作环境，同时要承受车辆行驶过程中的持续振动，因此在结构设计阶段，壳体采用了耐高温玻纤增强PBT材质，底部引出的直插式功率引脚采用0.8mm厚度的无氧铜基材，表面做镀锡处理，既保证了大电流通过时的载流能力，也能在波峰焊工序中获得可靠的焊接强度，避免长期振动下出现引脚脱焊的失效问题。模块侧边集成的两个圆柱形铝电解电容是储能单元，主要作用是在车辆供电电压出现瞬态跌落时，为电磁阀驱动回路提供足够的峰值电流，保证压力调节动作不会因为供电波动出现迟滞，电容的安装位置特意设计在模块侧边的凸台结构内，通过壳体内部的定位筋与灌封胶实现双重固定，避免车辆颠簸时电容引脚承受交变应力出现断裂。模块顶部的平整区域是预留的导热贴安装位，实际装车时会通过导热绝缘垫与车身金属安装支架贴合，把功率MOS管工作时产生的热量快速传导出去，保证持续大电流输出时芯片结温控制在安全范围内。从安装边界来看，这款模块的主体外形为方正结构，引脚排布采用单侧直插设计，引脚间距统一为2.54mm标准间距，既可以适配传统PCB波峰焊工艺，也能兼容选择性波峰焊的生产要求，模块整体高度控制在15mm以内，不会和周边的线束、支架产生装配干涉。在功能实现层面，这款模块承担的是ESC系统的功率输出任务，接收主控单元发来的PWM控制信号后，驱动四个轮缸的进液、出液电磁阀完成压力调节，同时内置的电流采样电路会实时反馈每一路电磁阀的实际工作电流，给主控单元提供闭环控制的依据，相比传统的分立式驱动方案，集成式模块的线路阻抗更低，电流采样精度更高，能把轮缸压力的控制误差缩小到5%以内。设计过程中特意把功率回路与信号回路做了物理分隔，功率引脚集中排布在模块的一侧，信号接插件布置在模块的端部，减少大电流通断时产生的电磁干扰对弱信号采样回路的影响，满足车载电子的EMC测试要求。模块外壳的分型面设计在壳体侧壁的中间位置，采用超声波焊接工艺实现上下壳的密封，焊接后的壳体防护等级达到IP67，能够抵御发动机舱内的泥水、油污侵蚀，避免内部电路出现短路腐蚀问题。在三维建模过程中，所有的安装孔位、引脚尺寸、接插件位置都严格按照整车安装边界做了公差匹配，安装孔的位置度公差控制在±0.1mm，保证模块在装配时能顺利对位，不会出现强制装配导致的壳体应力开裂。对于底盘电控系统的结构工程师而言，这类集成式功率模块的建模重点不只是还原外形尺寸，更要把内部元器件的布局、引脚的折弯角度、电容的安装空间都准确还原，这样在做整车布置时才能提前排查到干涉风险，同时也能给PCB设计、结构强度仿真提供准确的数模依据。在实际的选型匹配中，130A的电流等级可以覆盖1.6L到2.5L排量的乘用车ESC系统需求，不需要额外增加外置驱动电路，4英寸的规格刚好适配多数A级车的ESC安装空间，不需要对原有车身安装支架做大幅修改，能有效缩短整车电控系统的开发周期。建模时对模块底部的引脚伸出长度做了准确还原，引脚伸出PCB板面的长度控制在3.2mm，刚好满足波峰焊的吃锡深度要求，不会因为引脚过长导致焊锡桥连，也不会因为引脚过短导致焊接强度不足。侧边的电容组与主体壳体之间预留了0.5mm的灌封胶流动间隙，保证生产时灌封胶能完全填充内部空隙，提升模块的整体抗振性能。
