玻璃纤维材质四旋翼无人机机架结构设计

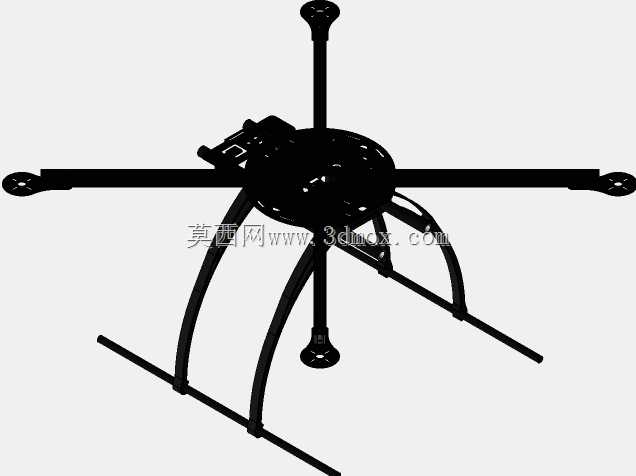

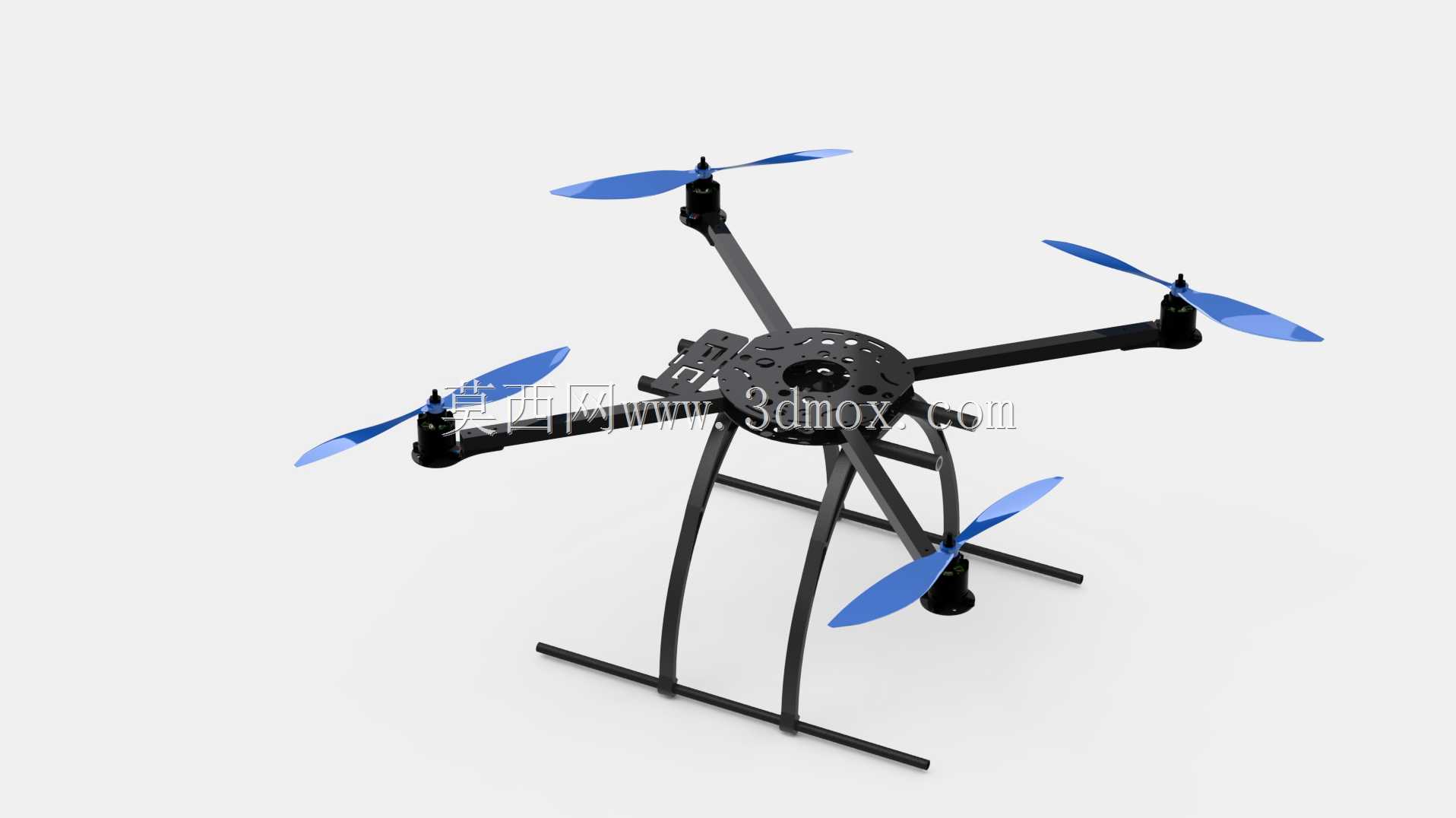

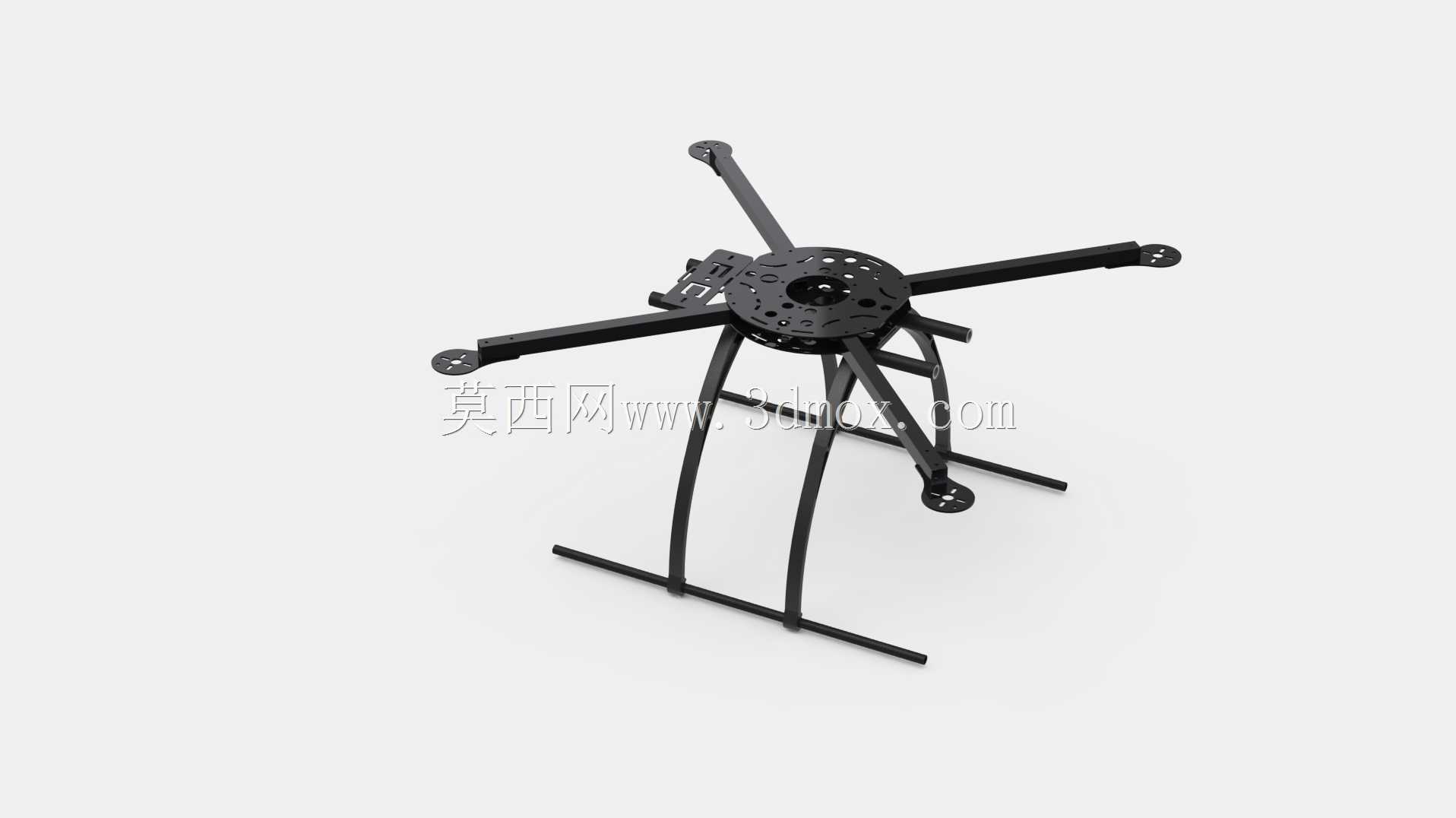

　　这款四旋翼机架采用玻璃纤维作为核心板材加工原料，整体展开宽度控制在585mm，属于中型多旋翼飞行平台的承载结构，主要适配28XX系列外转子无刷电机的安装需求，配套的起落架支撑结构可兼容9-11英寸规格的螺旋桨使用，不会在飞行过程中出现桨叶擦碰起落架的干涉问题。从实际航模作业与消费级无人机改装的场景来看，这类机架常被用于航拍作业平台搭建、高校无人机飞控课程实验、小型载荷投送测试等场景，相比一体注塑的成品机架，玻璃纤维板材的机架拥有更好的抗形变能力，在发生轻度炸机碰撞时，不会像塑料机架那样直接出现脆性断裂，维修时仅需更换对应损坏的机臂或板材部件即可，维护成本远低于一体化成型的整机机架。

　　在结构设计思路上，这款机架采用中心上下夹板夹合的核心承载结构，中心板预留了飞控安装位、电调走线槽、电池绑带固定孔位，四个机臂采用对称式X型布局，机臂与中心板的连接位置设计了多组定位孔与锁紧螺丝位，既可以保证机臂安装的同轴度，避免飞行过程中因为机臂偏移导致的动力输出不对称问题，也能在需要收纳时快速拆卸机臂，缩小整体携带体积。机臂末端的电机安装座预留了标准的电机安装孔距，可直接适配市面上主流的28XX系列电机，不需要额外打孔修改，安装座旁还预留了LED灯条或者电调信号线的走线卡槽，能避免线材外露在飞行过程中被气流吹动或者被螺旋桨打到。

　　起落架部分采用两根弧形支撑臂搭配横向落地杆的结构，弧形支撑臂自身具备一定的弹性形变空间，在无人机降落时可以吸收一部分落地冲击，减少冲击力传递到中心板上的飞控、电池等精密部件，横向落地杆的长度经过匹配设计，既能保证降落时的支撑稳定性，不会因为地面轻微不平整就出现侧翻，也不会过多增加机架的整体重量，避免不必要的动力损耗。从安装边界来看，中心板的上下层间距预留了足够的空间，可容纳主流规格的飞控板、分电板、GPS模块等电子部件，电池安装位位于中心板正下方，可通过绑带固定3S-4S规格的航模锂电池，重心位置刚好落在机架的几何中心，能减少飞控的姿态修正负担，提升飞行稳定性。

　　在实际装配过程中，这款机架的所有连接孔位都做了公差匹配，玻璃纤维板材的切割边缘做了倒角处理，不会出现划手或者割破线材的问题，机臂的长度经过精准计算，当搭配10英寸螺旋桨时，相邻两个机臂上的桨叶转动轨迹不会出现重叠，也不会和中心板上的外置部件产生干涉。相比同尺寸的碳纤维机架，玻璃纤维材质的机架成本更低，同时具备足够的结构强度，对于入门级的航模玩家或者教学实验场景来说，是性价比很高的机架选型，既可以满足常规飞行的结构强度要求，也不会因为过高的配件成本提升实验或者练习的开销。机架整体的重量控制也做了优化，在保证结构强度的前提下，中心板和机臂上都做了合理的镂空减重设计，在不影响结构刚性的位置去除多余的板材，尽可能降低机架自重，提升有效载荷的搭载空间，可搭载小型运动相机、迷你投掷装置等作业载荷，满足不同场景下的使用需求。
