金属管材弯制移动作业梯架结构设计

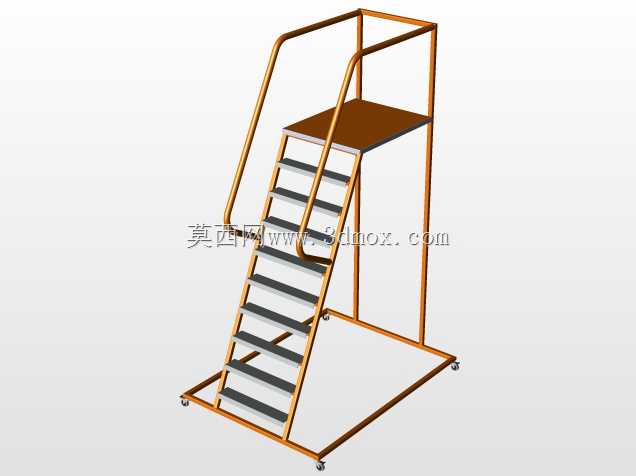

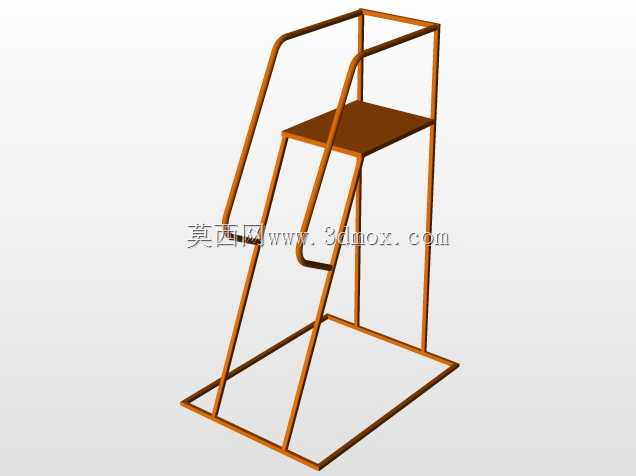

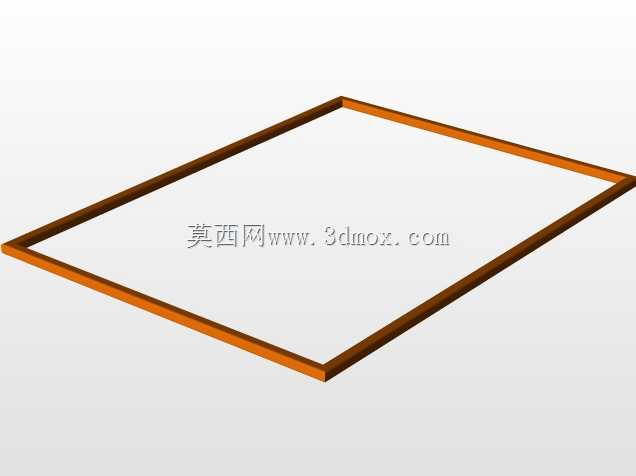

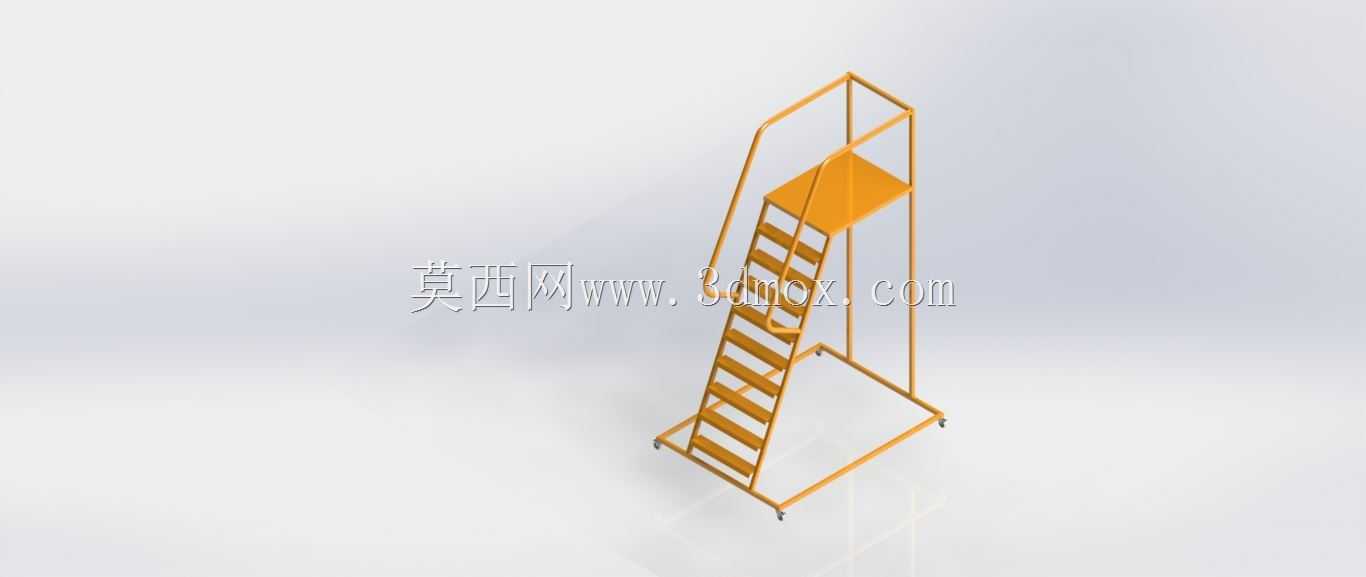

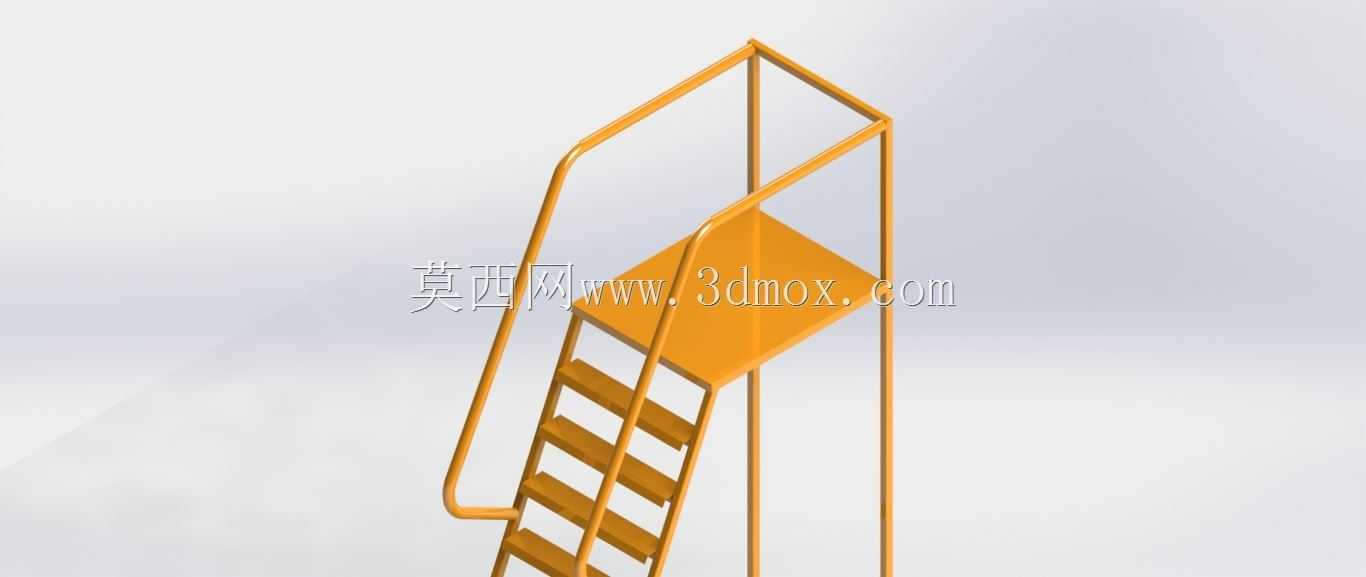

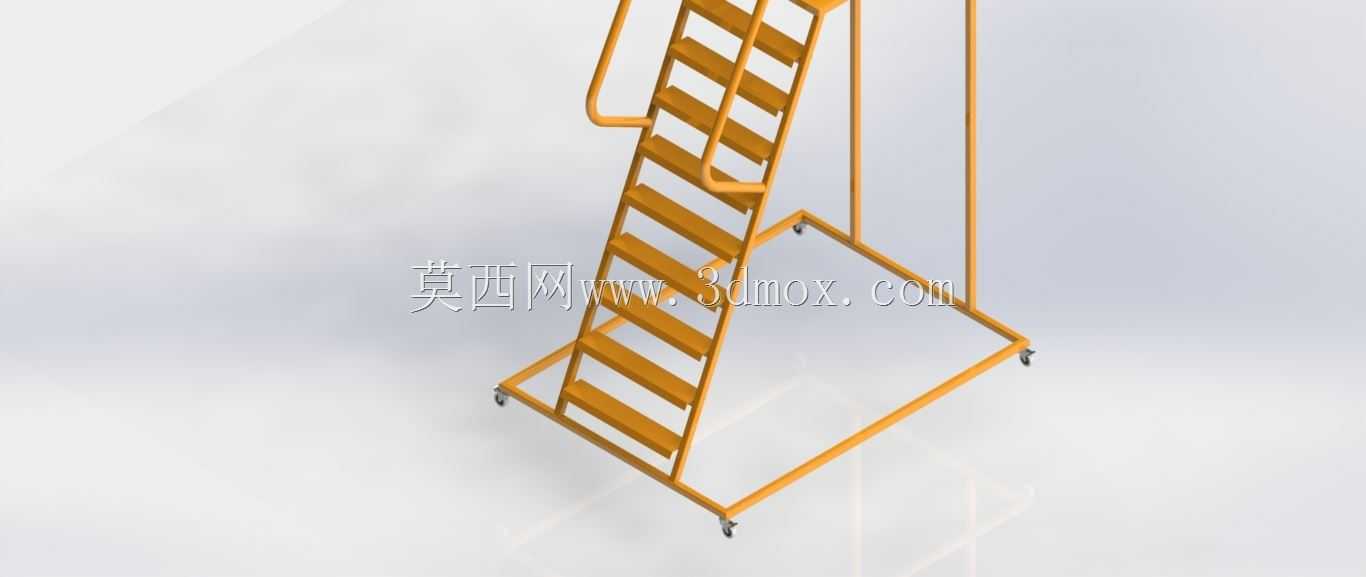

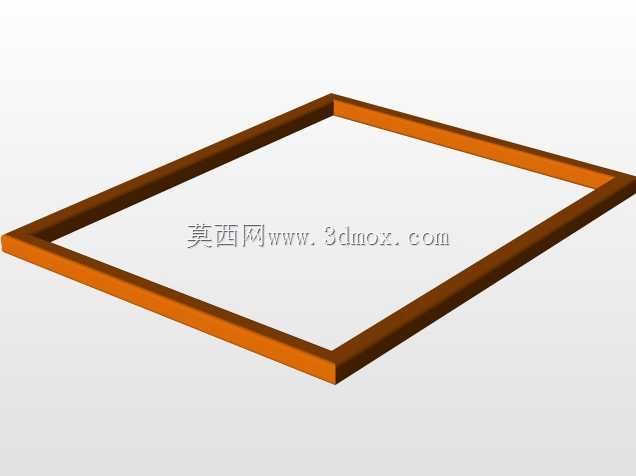

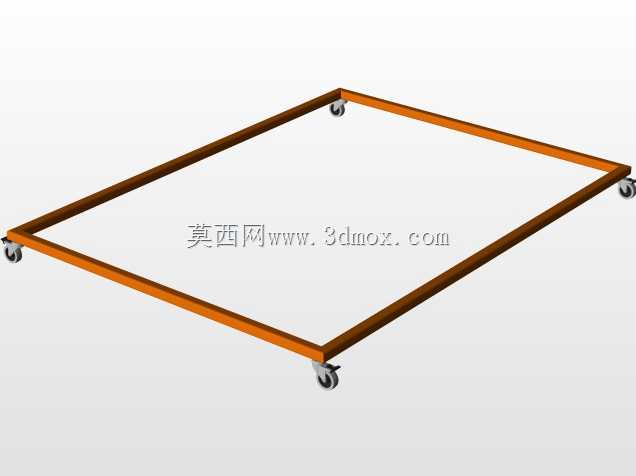

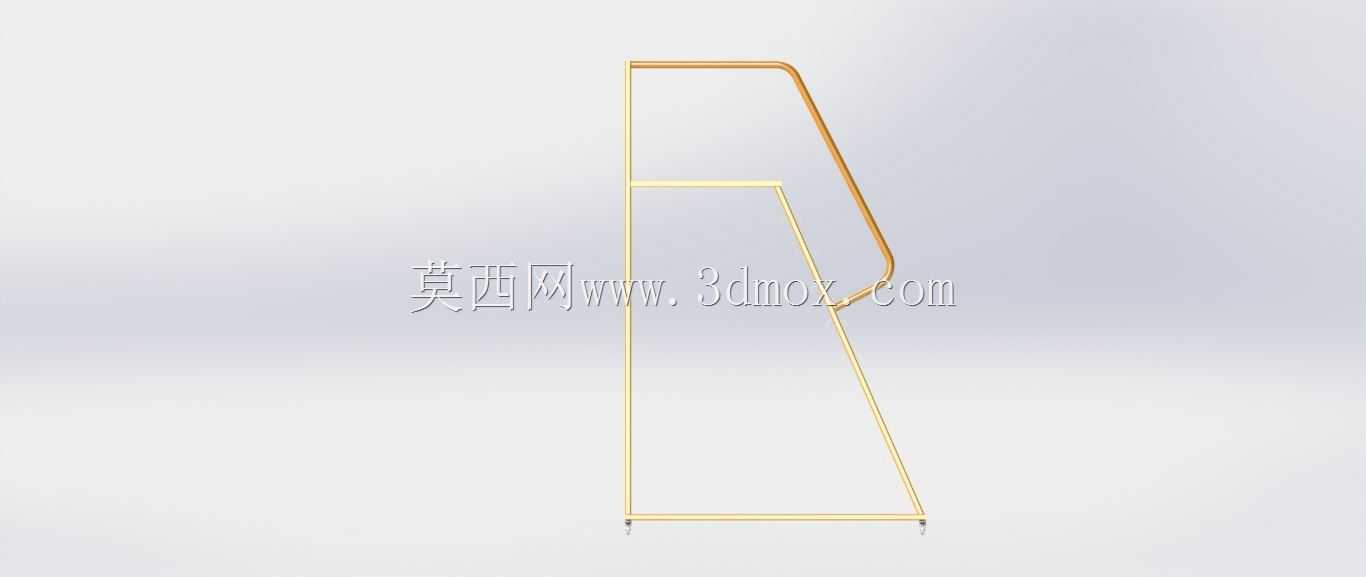

该梯架结构采用圆管弯折成型的整体框架设计，主要面向仓储库区、设备运维、航空地勤等需要临时登高作业的场景，可作为人员短距离登高取放物料、检修设备部件的支撑载体，底部配置的万向脚轮可实现作业位置的灵活转移，推移到位后可通过脚轮自带的锁止结构固定位置，避免作业过程中架体滑移引发安全隐患。从结构受力角度出发，整体框架采用单侧边带弧形过渡的轮廓设计，并非传统直上直下的梯架形态，弧形弯折段主要作为人员上下时的扶手依托，无需额外加装独立扶手构件，减少了焊接拼接节点数量，降低了框架整体的应力集中风险。主支撑侧的管材采用连续弯折工艺成型，从底部横向支撑段向上延伸至顶部扶手端，整根管材无中间对接焊缝，既保证了框架的纵向承重能力，也避免了对接位置长期受交变载荷出现开裂的问题。框架的横向连接段采用同规格管材与主支撑侧焊接固定，分别设置在底部脚轮安装位、中部踏步支撑位、顶部扶手衔接位，三个横向连接段将两侧主框架连为整体，形成稳定的桁架受力结构，人员站立在中部踏步区域时，载荷可通过横向连接段均匀分散到两侧主支撑管材上，再传递至底部脚轮与地面接触点，不会出现局部载荷过大导致框架变形的情况。设计过程中针对管材弯折的曲率半径做了反复校核，扶手位置的弯折弧度贴合人员抓握时的手部姿态，上下梯架时手臂可自然搭靠在弧形段上，无需刻意调整手部位置抓握固定扶手，提升了上下移动过程中的顺畅度。底部横向支撑段向架体前后方向延伸出一定长度，形成类似外伸支脚的结构，扩大了架体的底部支撑跨度，即使人员站在踏步边缘位置作业，整体重心也不会超出底部支撑的边界范围，避免架体出现侧翻风险。安装边界方面，该梯架整体宽度控制在常规人行通道的通行宽度范围内，推移过程中可顺利通过0.8米宽度的常规通道门，无需额外拆卸部件；整体高度适配2.5米至3米高度的作业面，可覆盖常规仓储货架中层、中小型设备顶部运维的登高需求，不会因高度过高导致室内使用时碰到顶部管线或吊顶结构。管材选型上采用薄壁金属圆管，在保证框架承重满足单人作业加随身工具总载荷的前提下，尽可能降低架体整体自重，单人即可轻松推移换位，不会因自重过大增加移动难度。所有管材的弯折位置均做了圆滑过渡处理，没有尖锐的折角或毛刺，避免人员上下过程中剐蹭衣物或划伤皮肤；焊接位置均打磨平整，去除焊渣与凸起焊道，后续可根据使用场景做喷塑或镀锌表面处理，提升架体的防锈耐腐蚀能力，适配车间、库区、户外停机坪等不同使用环境的防护需求。不同于传统固定式登高梯，该梯架没有设置固定的踏步面板，使用时可根据实际作业需求在横向支撑管上加装防滑踏步板，或者直接搭配防滑脚垫使用，也可根据不同作业场景的高度需求，调整横向支撑管的焊接位置，适配不同的登高高度要求，框架本身的通用适配性较强，可通过少量部件调整满足多种场景的使用需求。在结构校核过程中，针对架体偏载受力的情况做了模拟验证，当人员站在架体最外侧边缘施加额定载荷时，框架的管材变形量控制在弹性变形范围内，卸载后可完全恢复原有形态，不会出现永久性塑性变形；脚轮安装位置采用加强片与管材焊接固定，避免长期推移或承重过程中脚轮连接位置出现脱落或变形。
