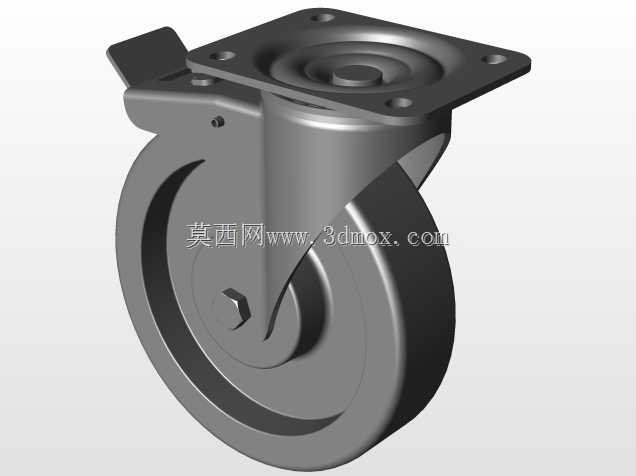

重载型万向聚氨酯脚轮结构设计

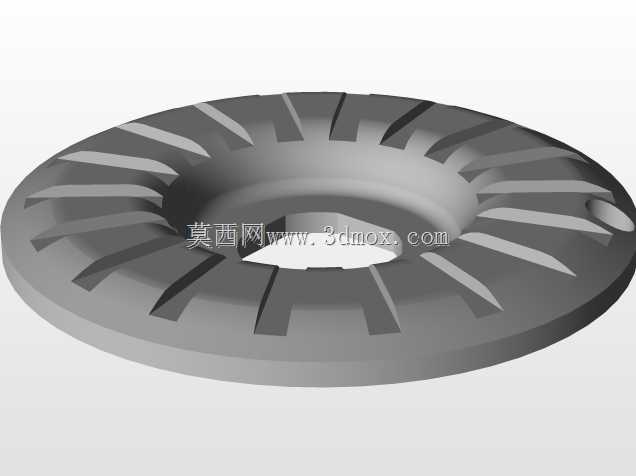

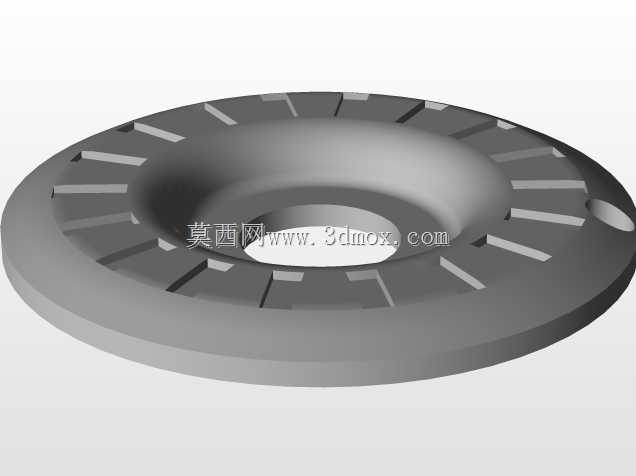

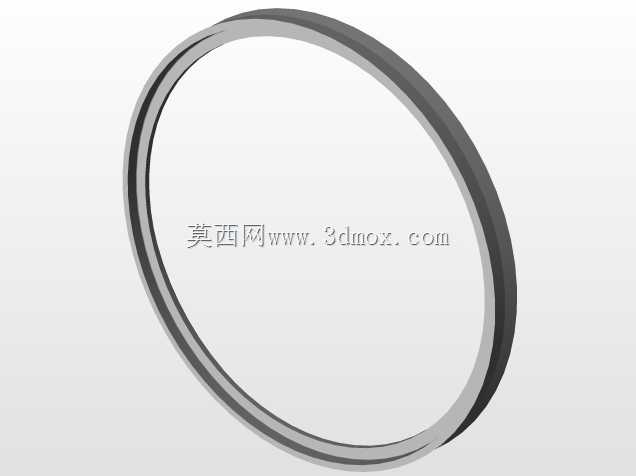

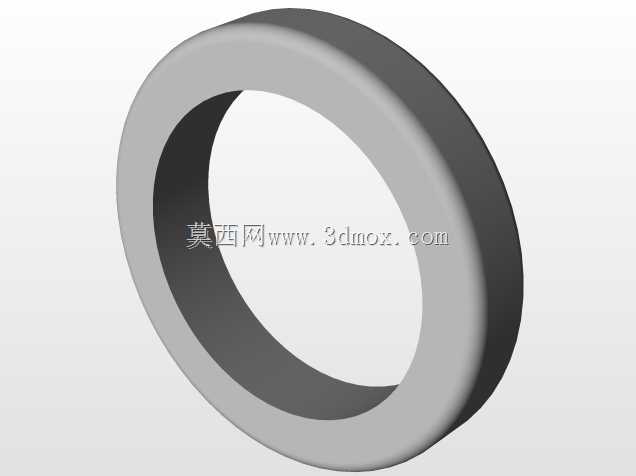

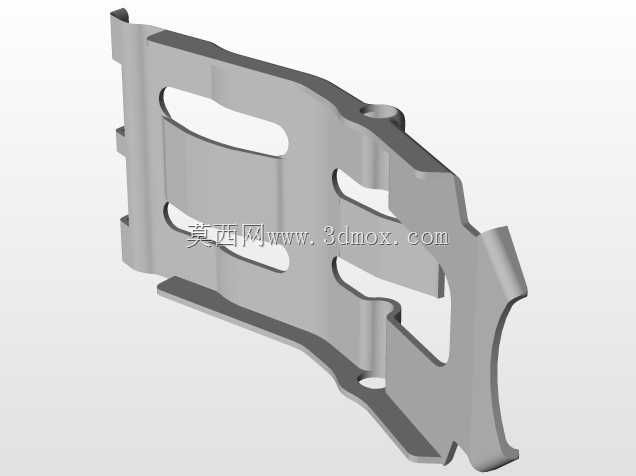

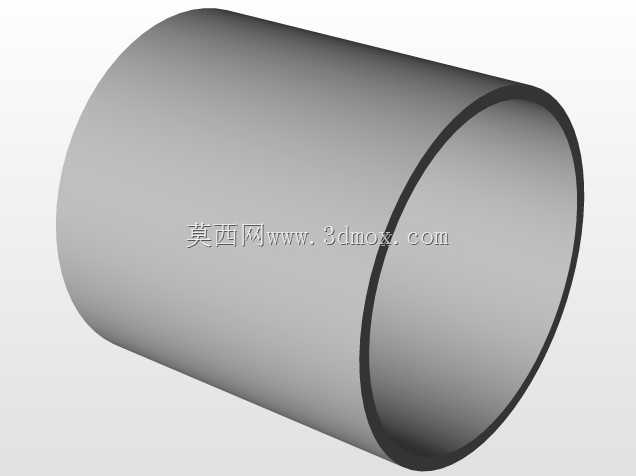

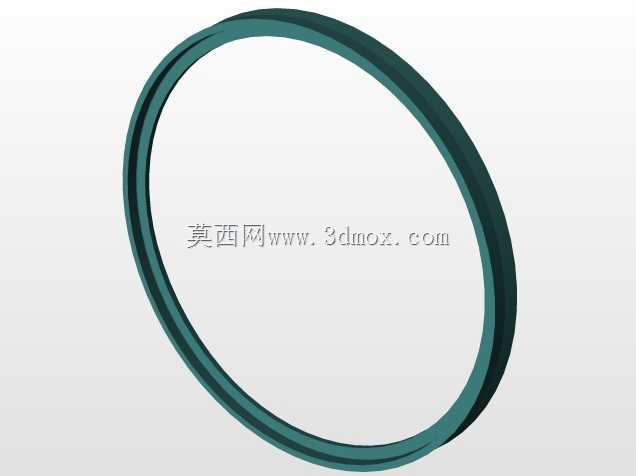

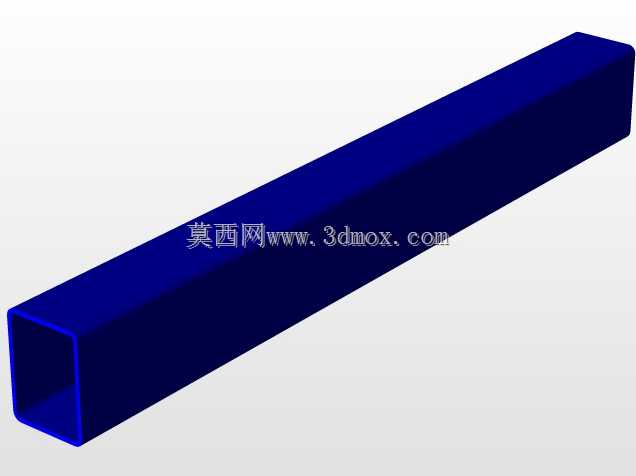

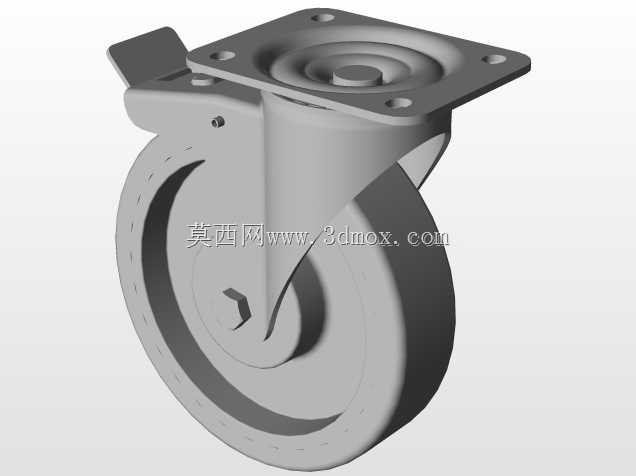

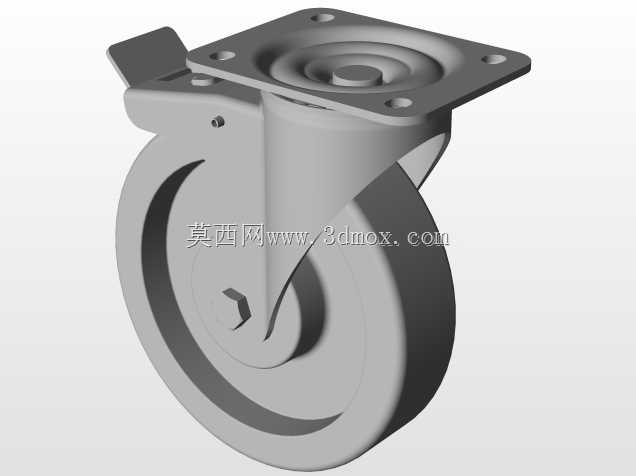

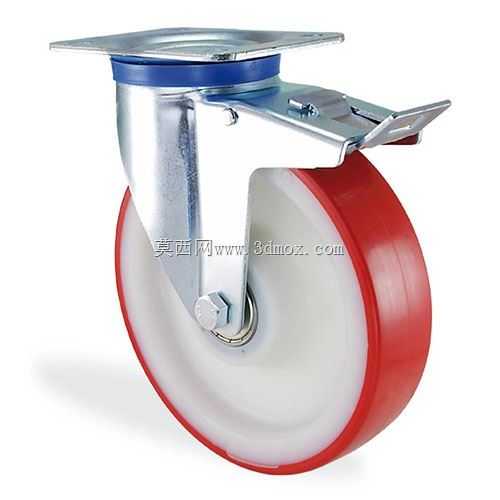

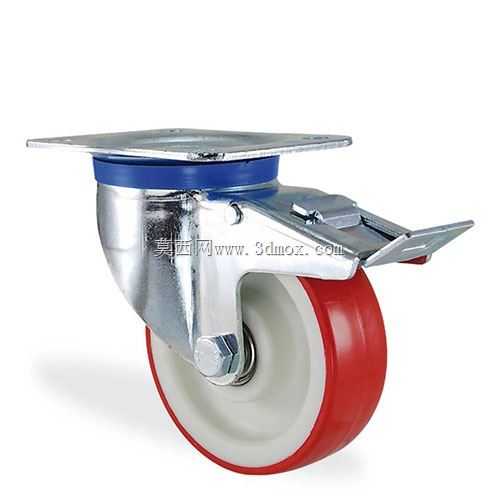

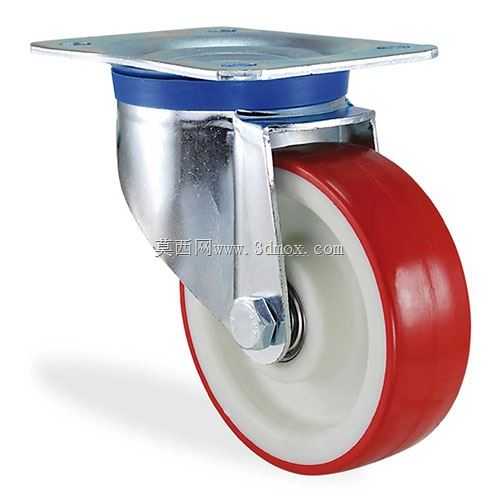

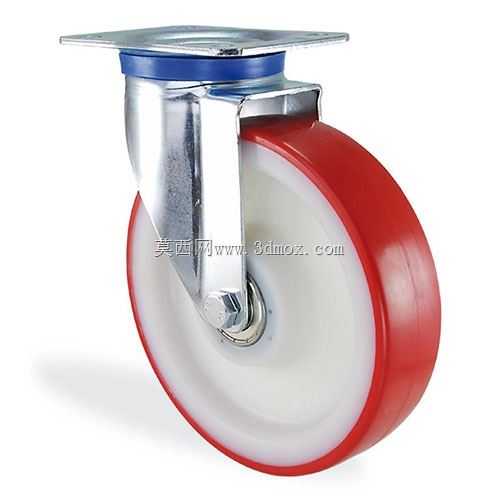

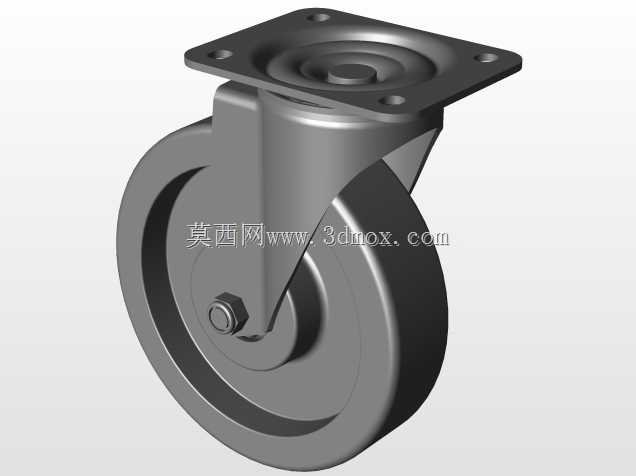

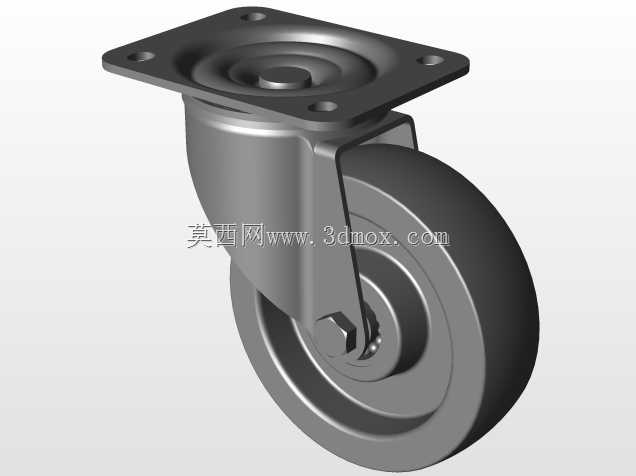

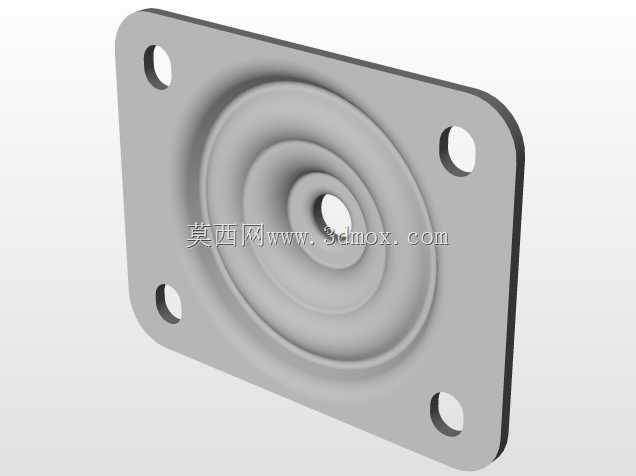

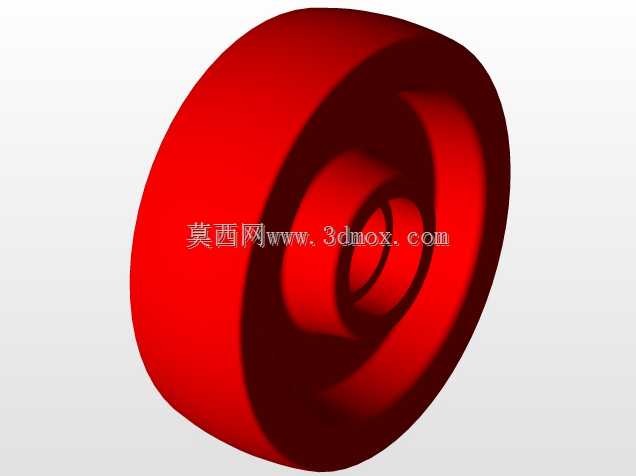

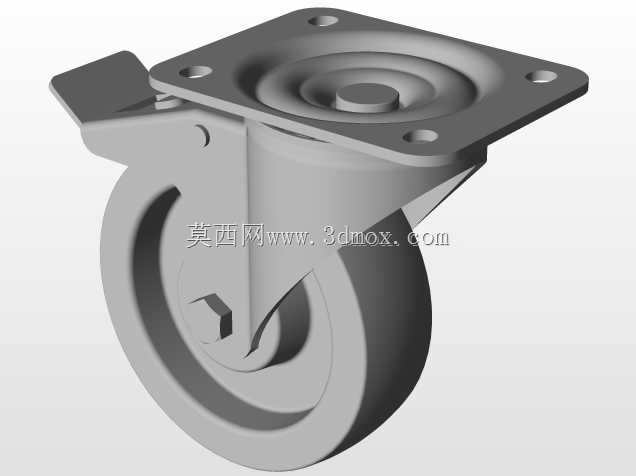

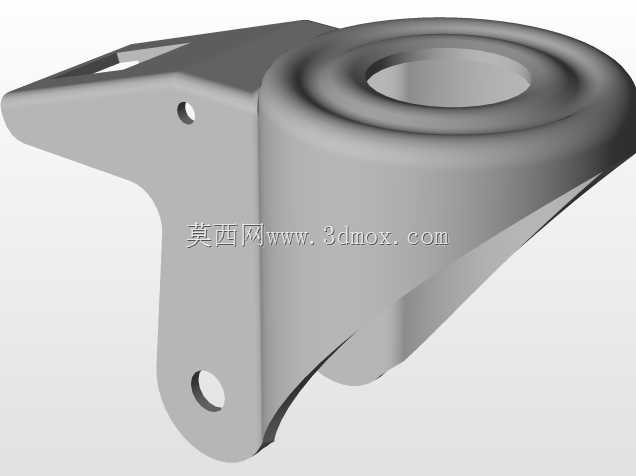

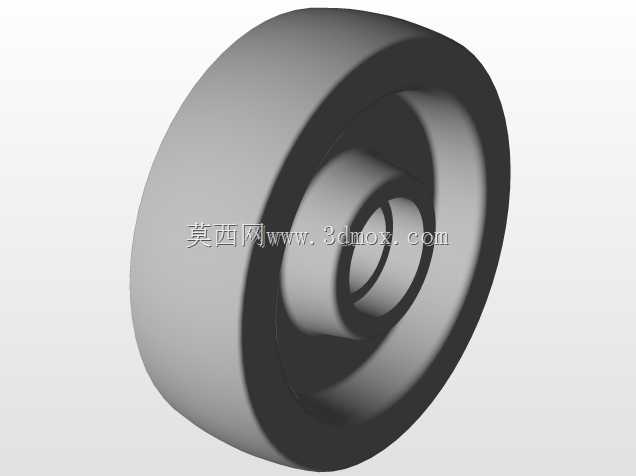

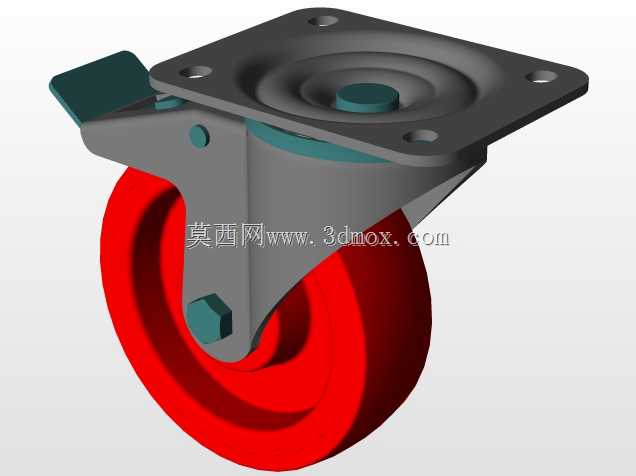

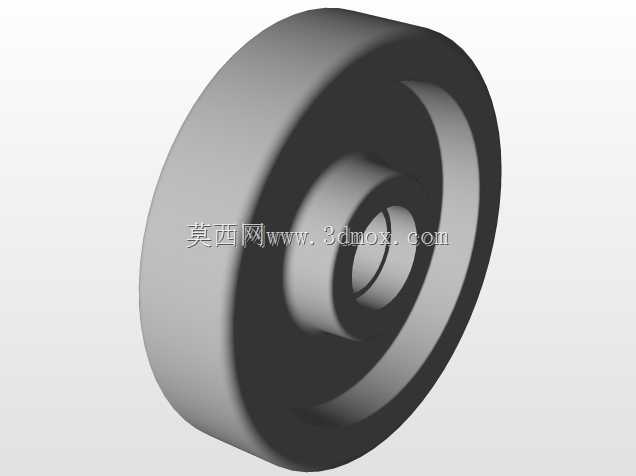

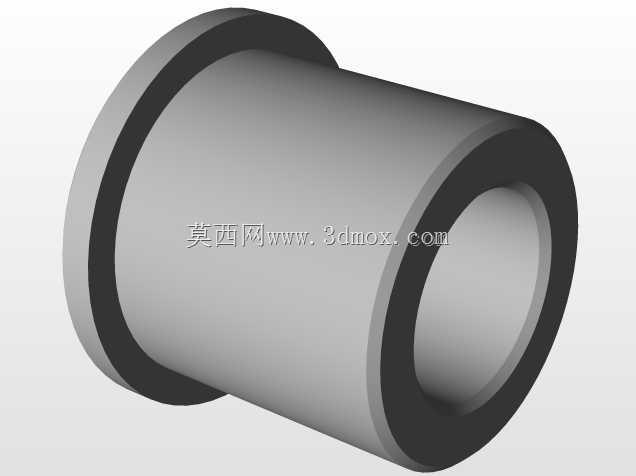

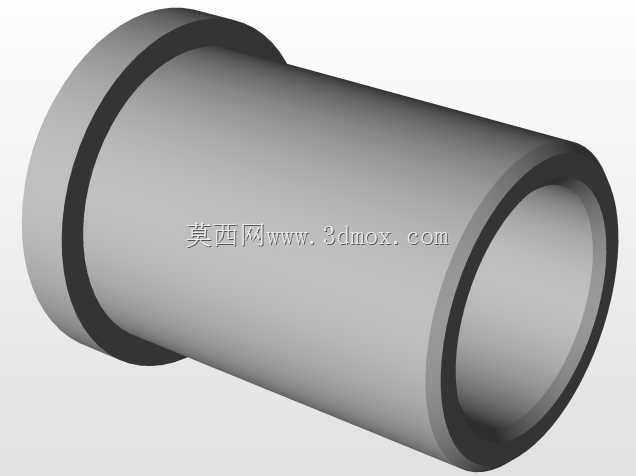

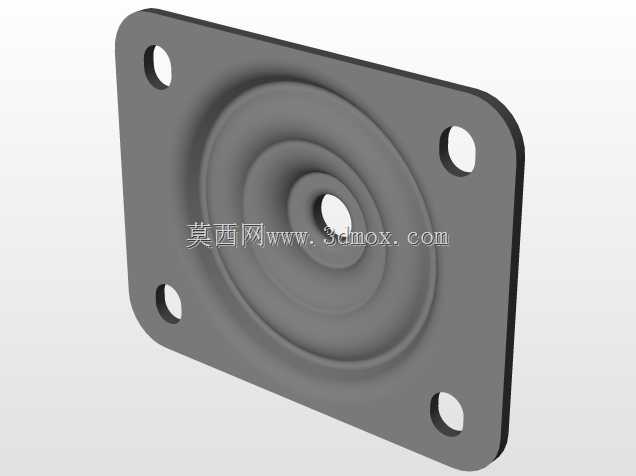

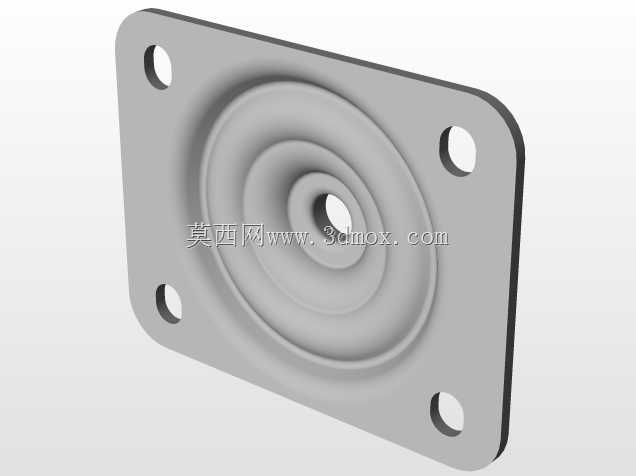

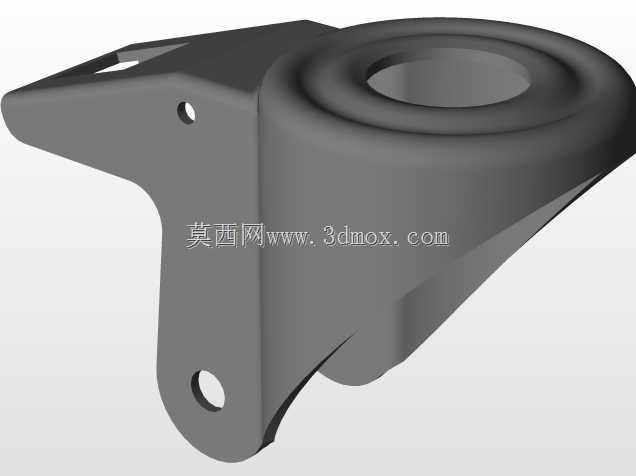

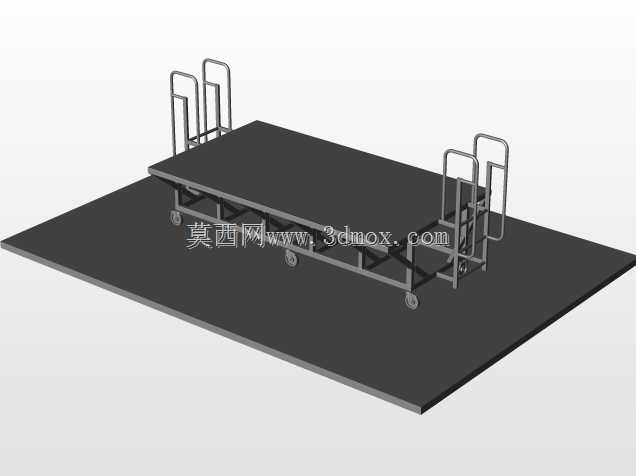

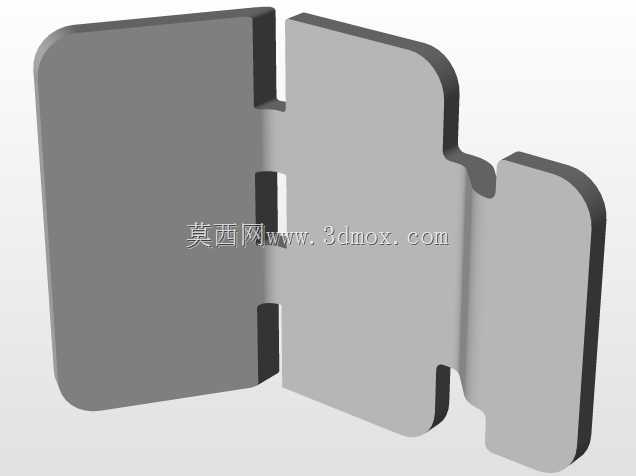

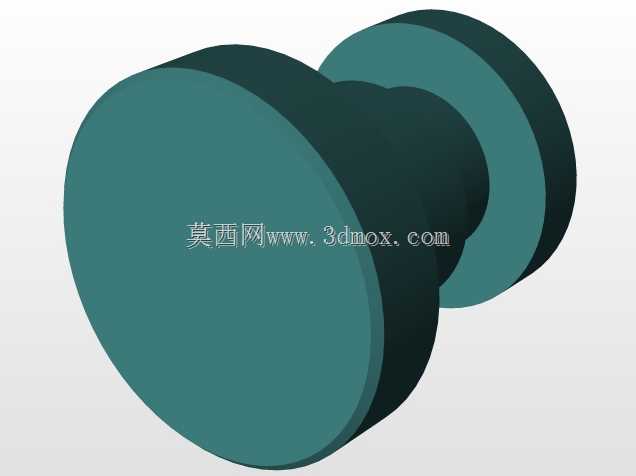

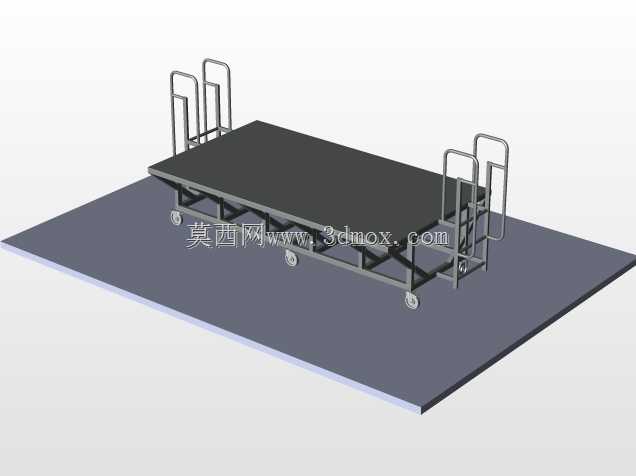

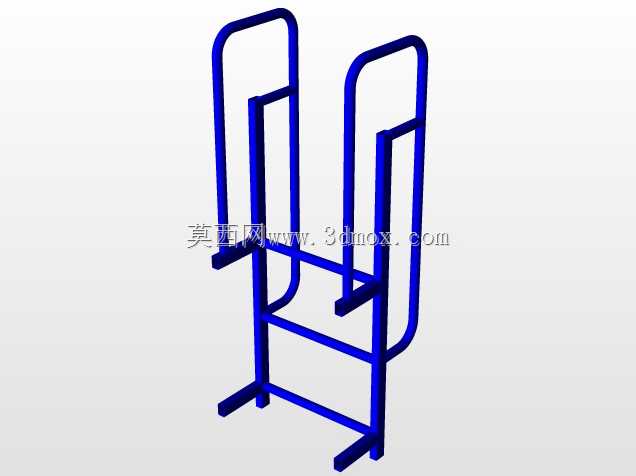

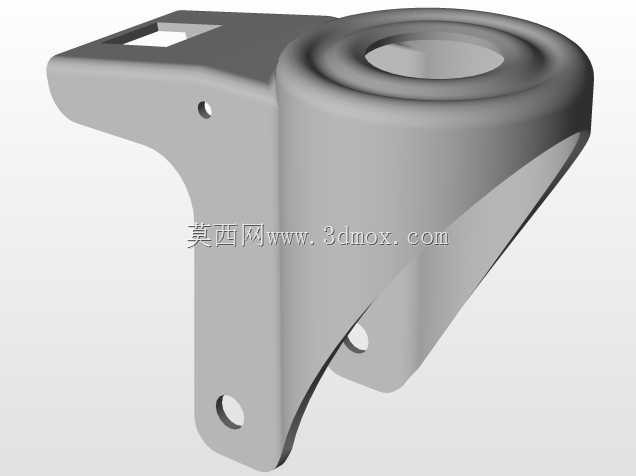

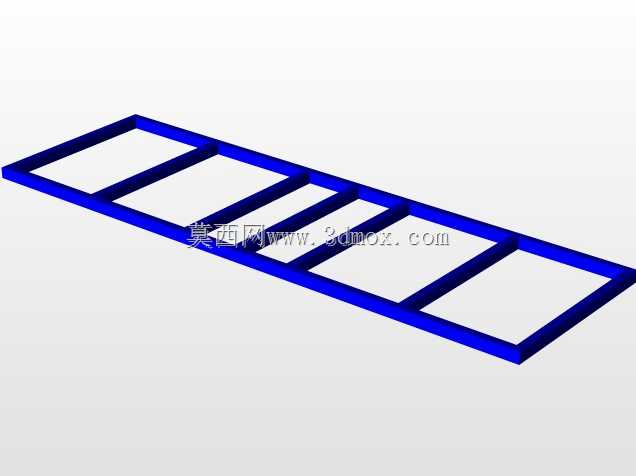

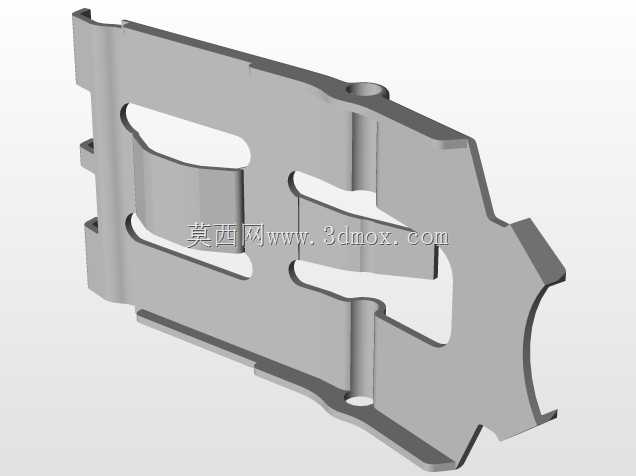

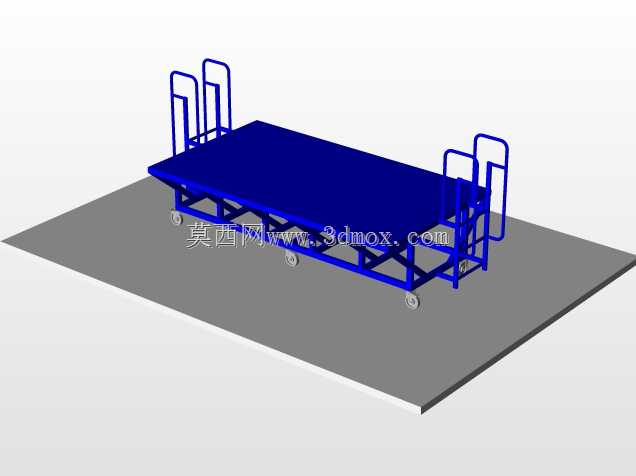

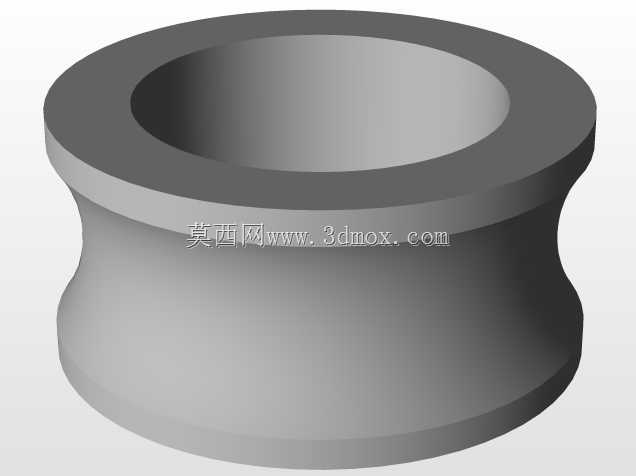

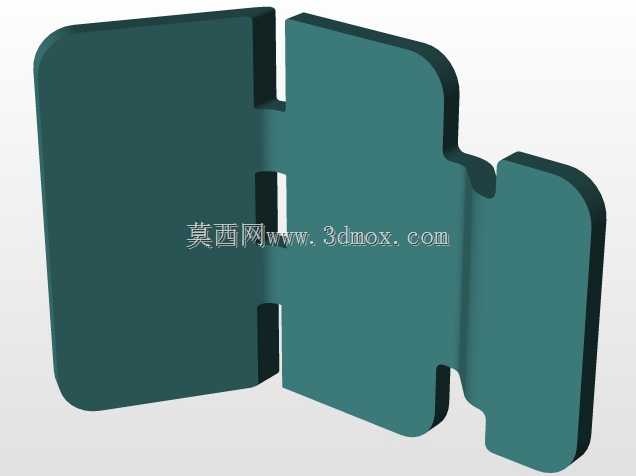

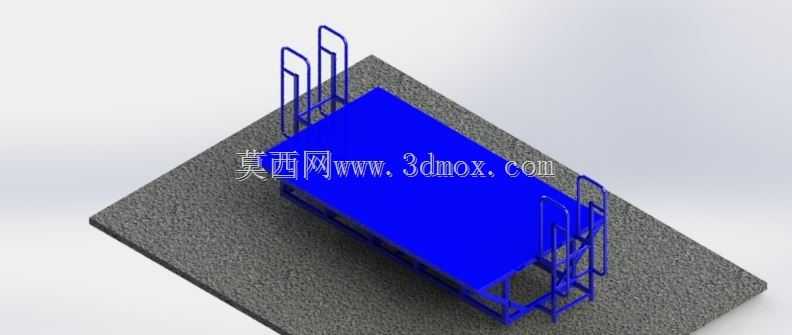

在车间物料转运、仓储设备移位、工业平台移动等场景中，脚轮作为直接承载设备重量、实现灵活位移的核心部件，其结构可靠性直接决定了整套移动机构的使用体验与寿命。这款重载万向脚轮的设计，首先从承载需求出发，轮面采用高耐磨聚氨酯材质，内层搭配高强度尼龙轮芯，既保证了轮面与地面接触时的缓冲性能，避免在环氧地坪、水磨石地面留下压痕，又通过尼龙芯的高强度特性抵消重载下的轮体形变，适配单轮数百公斤级的承载需求。顶部采用方形法兰安装板，板面预留四个对称安装孔，安装时可直接通过螺栓与设备底部的安装面锁紧，法兰板与转向支架之间设置了平面推力轴承结构，搭配轴向的滚珠回转支撑，保证在满载状态下转向依然顺滑，不会出现卡滞、偏摆的问题，转向支架采用冲压焊接成型的加厚钢板结构，支架表面做镀锌防锈处理，适配车间多油污、多粉尘的复杂使用环境，轮体与支架之间采用螺栓加防松螺母的铰接结构，轮轴位置加装了耐磨轴套，减少长期转动带来的磨损，降低维护频次。设计过程中首先明确了安装边界：顶部法兰板的尺寸适配市面上多数工业移动平台、货架、周转车的底部安装孔位，安装面到地面的总高度控制在常规重载脚轮的通用尺寸区间，不需要额外调整设备的底部支撑高度即可直接替换同规格脚轮。轮面的弧度设计经过反复校核，保证转向时轮面与地面始终保持面接触，避免点接触带来的局部压强过大、轮面过早磨损的问题，聚氨酯轮面的邵氏硬度控制在合理区间，既不会因为硬度过高导致行走时震动过大，也不会因为硬度过低导致重载下滚动阻力激增。在实际应用中，这类脚轮可搭配定向脚轮共同使用，两个万向轮加两个定向轮的组合是工业移动设备最常用的配置，既可以实现直线行走的稳定性，又能在狭窄空间内灵活转向，部分需要精准对位的移动平台，还可以在支架上加装刹车结构，踩下刹车后同时锁定轮体转动与支架转向，保证设备停靠时不会出现滑移。设计时还考虑了日常维护的便利性，轮轴的铰接螺栓采用标准件规格，当轮面磨损到极限后，只需要拆下轴端螺母即可更换轮体，不需要整体更换整个脚轮，降低后期使用成本。支架的折弯角度经过力学仿真校核，在承受额定载荷的冲击时，支架不会出现永久变形，法兰板与回转结构的连接位置做了加强翻边，避免长期转向受力导致连接位置开裂。轮体两侧的支架间隙控制在极小范围内，避免车间内的铁屑、线头、杂物卷入轮轴位置卡滞轮体转动，顶部的蓝色密封垫圈既可以阻挡粉尘进入回转轴承位置，又能储存少量润滑脂，延长回转结构的保养周期。不同于轻型家具脚轮的设计思路，工业重载脚轮的所有结构尺寸都围绕可靠性优先的原则，没有多余的装饰结构，每一处折弯、每一个孔位都对应明确的力学需求，比如法兰板的厚度选择，是根据额定载荷下的板面挠度计算得出，保证安装后板面不会因为受力出现凹陷，导致安装螺栓松动；轮芯的加强筋分布，是根据轮体受压时的应力云图设置，在应力集中的位置增加壁厚，应力较小的位置适当减薄，在保证强度的前提下控制整体重量。在三维建模过程中，所有配合面都预留了合理的安装间隙，回转位置的轴承安装孔按照公差要求建模，保证后期加工装配时不需要额外修配即可顺利组装，轮面与轮芯的包胶结构也做了贴合面的防滑槽设计，避免长期使用后轮面与轮芯出现相对滑动，导致脚轮失效。
