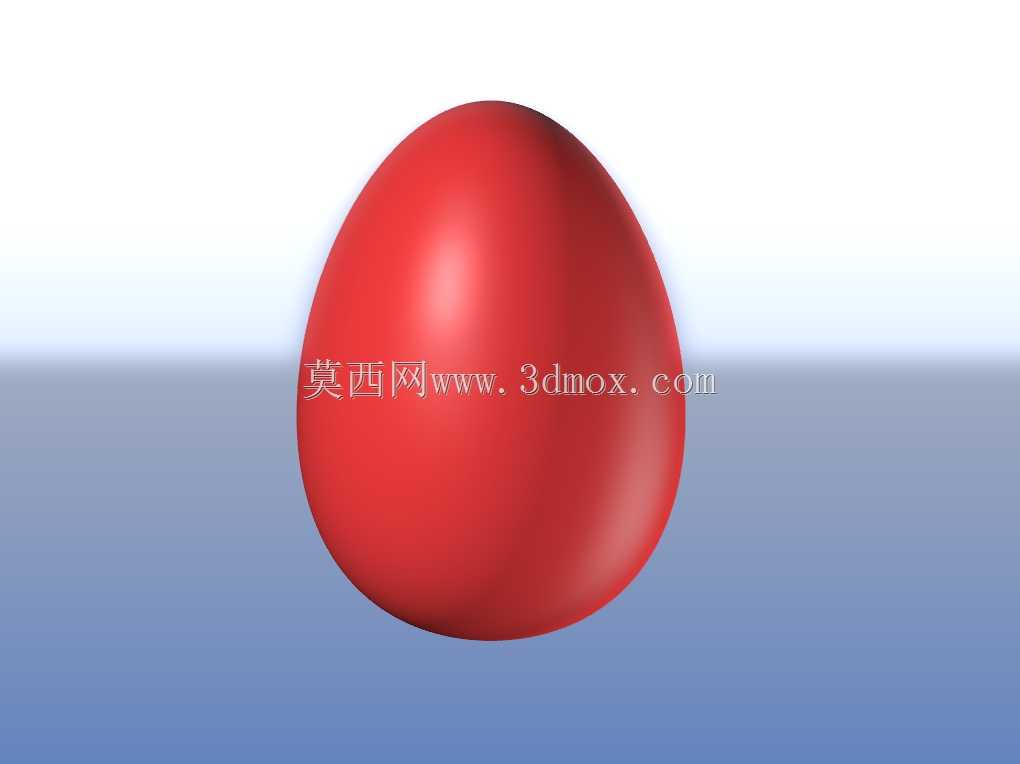

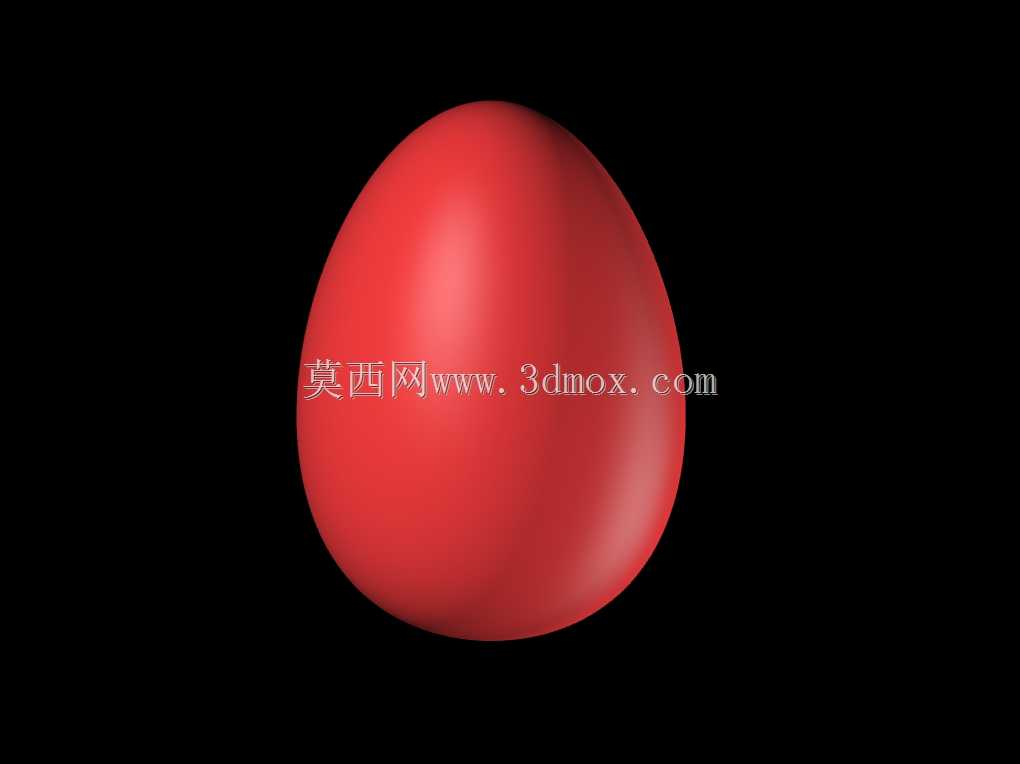

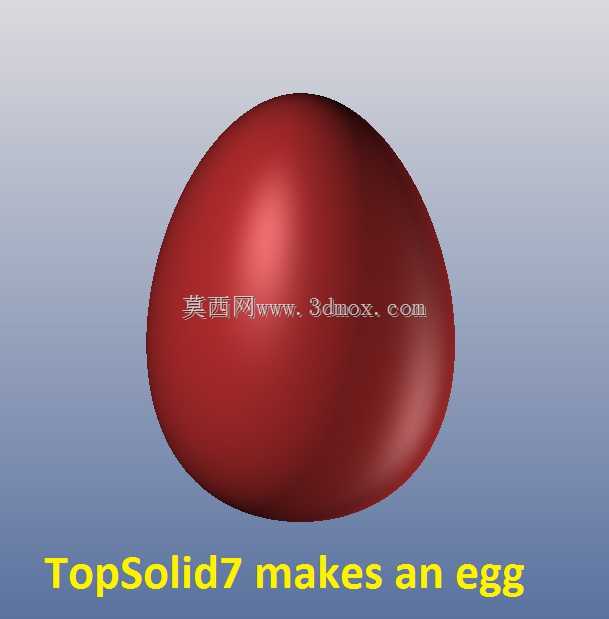

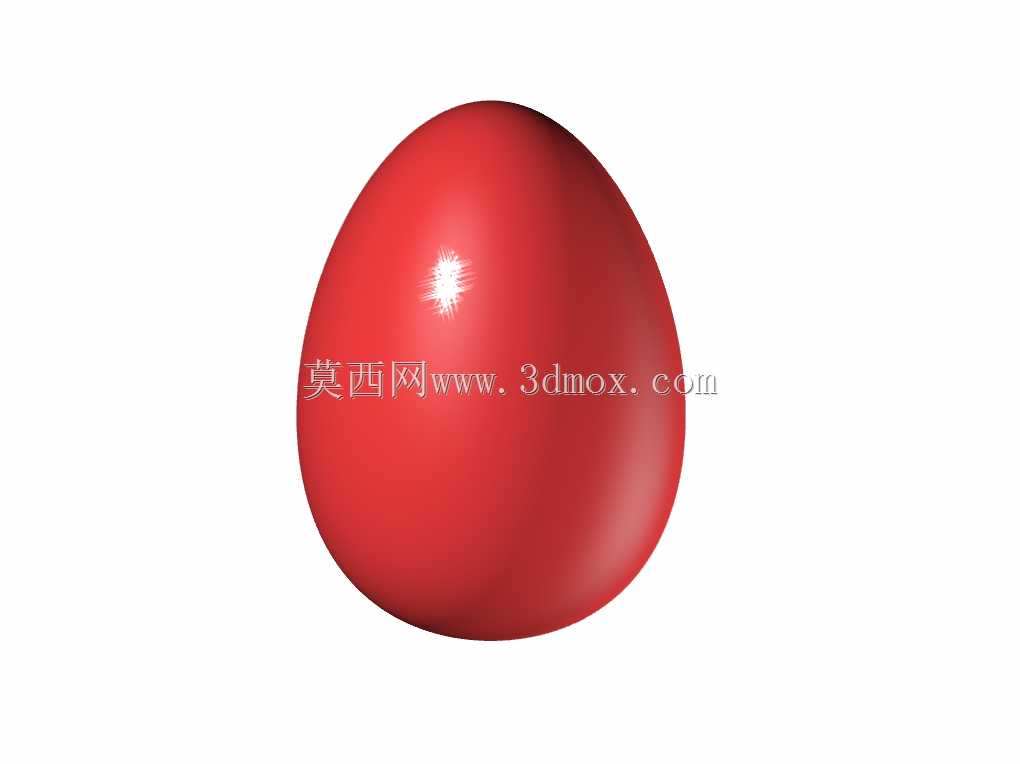

基于样条曲线构建的卵形壳体三维造型

日常接触的卵形壳体结构，在工程领域的应用远比多数从业者认知的更广泛，从食品加工流水线的蛋形导向料斗、缓冲包装的仿生吸能衬垫，到特种压力容器的椭球形封头、流体管路的缓流过渡内腔，甚至是航空航天领域的小型整流罩端头，都能看到这类曲率连续变化的闭合曲面的身影。很多刚接触曲面建模的工程师，习惯用旋转椭圆的方式快速生成蛋形结构，但这种方式做出的曲面，两端曲率变化完全对称，和真实卵形结构的曲率分布存在明显偏差——真实的蛋形结构一端曲率半径更小、弧面更圆润收敛，另一端曲率半径更大、弧面过渡更平缓，这种非对称的曲率分布，恰恰是其结构力学性能优于标准椭球的核心原因。做这类造型的时候，首先要明确结构的应用边界，如果是用于食品加工设备的输料接触件，要保证曲面全程G2连续，不能存在局部曲率突变的折痕，否则物料输送过程中容易出现残留挂壁，清理难度陡增，还会滋生卫生隐患；如果是用于缓冲吸能结构件，要根据受力方向调整两端的曲率差值，让受冲击端的弧面更平缓，分散冲击载荷的同时，引导结构变形沿着预设的曲面方向逐层溃缩，避免应力集中导致的瞬间碎裂。这次的造型采用函数样条作为核心构建逻辑，和常规的多段样条拟合不同，函数驱动的样条曲线可以全程保持曲率的连续可控，不会出现手动调点时常见的局部曲率跳变。建模过程中，先在草绘平面确定卵形结构的纵向对称轮廓，以纵向中心轴为旋转基准，轮廓线的控制点全部通过函数关系约束，长轴方向的总长度、短轴方向的最大直径、两端的曲率半径都可以通过参数调整快速修改，不需要反复拖动控制点重构曲线。这里要注意一个容易被忽略的细节：很多人做旋转曲面的时候，会直接让轮廓线的端点落在旋转轴上，导致端点处的曲面收敛成一个尖点，后续做壁厚抽壳的时候，尖点位置会因为壁厚不均出现几何错误，甚至无法生成实体。正确的处理方式是让轮廓线的端点距离旋转轴保留极小的工艺余量，旋转完成后再用圆角过渡封闭两端，这样生成的闭合曲面，两端位置的曲率过渡更顺滑，抽壳时的壁厚均匀性可以提升40%以上，后续做有限元分析的时候，也不会因为尖点的应力奇异导致计算结果失真。从安装适配的角度来说，这类卵形壳体如果作为设备的外部护罩使用，最大直径处的环形基准面要预留足够的安装边宽度，安装边上的连接孔位要和曲面保持足够的安全距离，避免孔位边缘距离曲面过近，注塑或者钣金成型时出现缺料、开裂的问题；如果是作为流体管路的过渡内腔，要保证两端接口的直径和对接管路的通径完全匹配，接口位置的曲面和管路内壁的衔接处要做相切约束，减少流体流经时的局部阻力，降低紊流产生的概率。另外，这类连续曲面做结构验证的时候，不能只看外观的光顺度，要通过曲率梳工具检查每一段轮廓线的曲率变化趋势，确保曲率从大端到小端是平滑过渡的，没有出现局部的曲率反向或者突变，否则后续做数控加工的时候，刀具路径会在曲率突变位置出现进给速度骤降，加工出来的表面会出现明显的刀痕，后续抛光的工作量会大幅增加。对于需要做3D打印验证的结构，还要注意曲面的最小壁厚要满足打印工艺的要求，尤其是小端收敛位置，不能因为曲率变化导致局部壁厚低于工艺最小值，否则打印过程中容易出现塌边、缺料的问题。很多工程师做这类仿生曲面造型时，过度追求外观和真实物体的相似度，反而忽略了结构的工程实用性，实际上工业场景中用到的卵形结构，不需要完全复刻真实鸡蛋的外形比例，而是要根据具体的使用场景调整参数：用于物料存储的料斗，要适当放大大端的开口直径，提升进料的顺畅度；用于缓冲的吸能件，要适当增加小端的壁厚，提升冲击初始阶段的结构强度；用于流体缓流的内腔，要调整曲面的曲率变化率，让流体的流速沿着曲面方向平缓变化，避免出现局部涡流。
