汽车车顶结构专用连接固定件

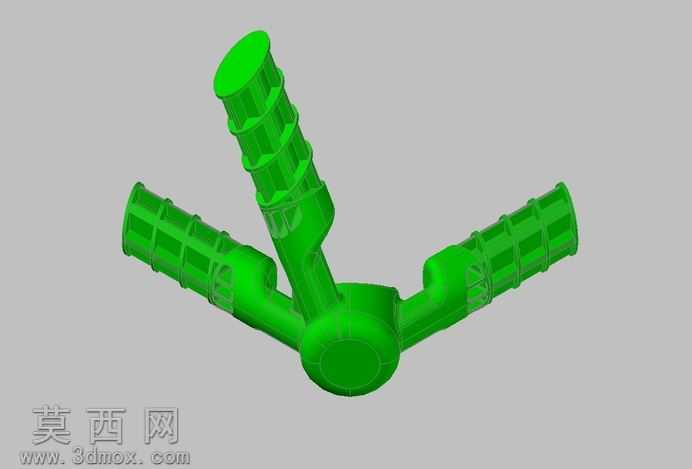

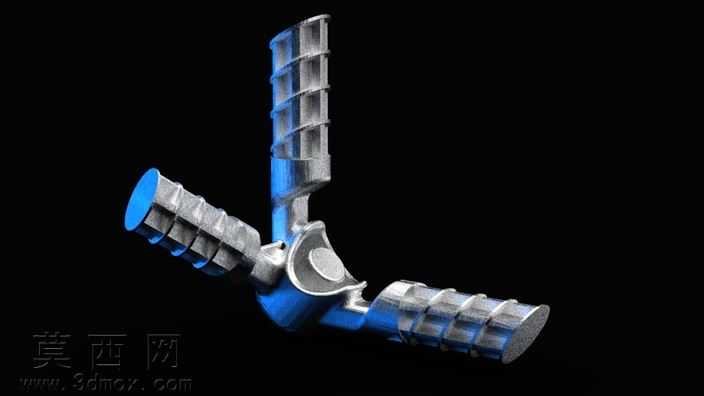

本作品为汽车车顶结构配套的连接固定构件，建模阶段以汽车结构件实际装配需求为核心依据，首先梳理构件的功能逻辑：该部件需要同时对接三个方向的车顶框架杆件，因此整体采用三叉式空间布局，三个连接臂呈特定空间夹角分布，适配车顶框架的交汇节点安装要求。建模过程中首先绘制中心铰接基座的轮廓草图，通过旋转、拉伸命令生成基座主体，基座处预留铰接配合的圆弧接触面，保证装配后可适配车顶结构的微小形变缓冲需求。三个延伸连接臂采用等截面拉伸结合阵列特征完成防滑齿结构的制作，每个连接臂表面均匀排布多道环形防滑卡槽，卡槽的深度、间距均参考实际装配的抱紧力要求设定，既保证与外部包覆件、框架管材的连接摩擦力，也避免应力集中导致的结构断裂。连接臂与中心基座的过渡区域采用大圆角平滑过渡，通过有限元受力分析优化过渡圆弧半径，分散节点处的应力载荷，提升构件整体的抗扭、抗弯折性能。材质设置上，主体结构采用高强度工程塑料搭配金属嵌件的复合材质表现，中心铰接区域赋予金属磨砂材质，还原金属嵌件的耐磨属性，连接臂主体赋予带细微颗粒质感的工程塑料材质，表面防滑齿处做轻微的高光处理，突出齿状结构的轮廓层次。渲染阶段采用深色纯黑背景突出构件主体，通过三点布光方案：主光源从侧上方打亮构件的主体轮廓，突出三个连接臂的空间夹角关系，辅光源从侧下方补光，弱化中心基座区域的阴影死黑，轮廓光从后方勾勒构件边缘，将蓝色的结构标识区域与银灰色的主体材质做出清晰区分，清晰展现每个防滑齿的结构细节、基座处的铰接配合面形态。设计过程中充分考虑汽车零部件的装配公差要求，所有配合面均预留合理的装配间隙，连接臂的内径尺寸适配对应规格的车顶框架管材，中心铰接孔的尺寸精度满足铰接销轴的装配要求，整体结构在满足连接固定功能的前提下，尽可能优化壁厚分布，去除非受力区域的多余材料，实现构件的轻量化设计，同时保证关键受力部位的结构强度，适配汽车量产零部件的性能要求。
