赛车改装用铝合金油冷散热器三维设计

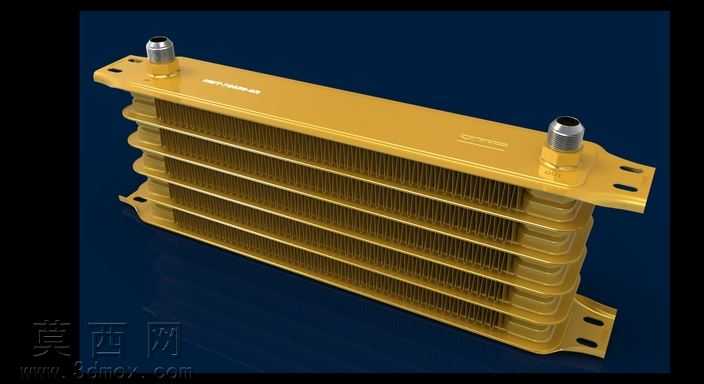

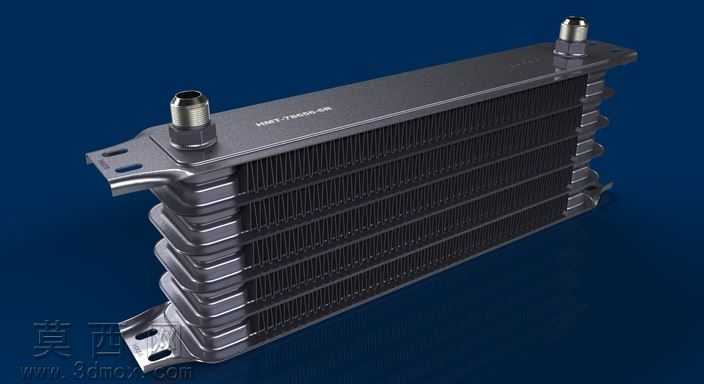

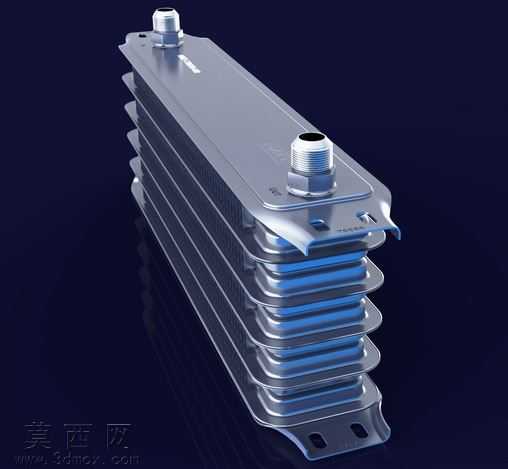

本模型为赛车GT改装场景使用的铝合金油散热器，建模过程围绕车用油冷器的实际功能需求展开，首先梳理油冷器的核心换热逻辑：通过多层堆叠的散热翅片增大换热面积，让流经内部流道的高温机油与外部流经翅片间隙的冷空气完成热交换，实现机油温度的精准控制，避免赛车激烈驾驶时机油温度过高引发润滑性能下降、动力衰减甚至机件损坏的问题。建模阶段首先完成主体壳体的轮廓构建，采用拉伸、抽壳特征打造上下端的密封腔体，腔体两端预留标准规格的外螺纹油液接口，接口处做加厚凸台处理，模拟实际产品中接口焊接加固的结构，保证油液进出时的结构强度与密封性能。主体散热芯体部分采用阵列特征完成多层波纹散热翅片的排布，每层翅片与上下壳体的连接位置做贴合面处理，还原真实钎焊工艺的装配关系，翅片表面做细微的凹凸纹理建模，模拟铝合金冲压成型后的表面质感，提升模型的真实度。模型两侧设计有一体式安装固定耳，耳位处开设标准安装通孔，孔位边缘做翻边强化处理，还原实际产品安装时的受力结构，避免安装紧固时出现壳体变形。材质渲染阶段，主体壳体与散热翅片均赋予金属漆完成后的铝合金材质，调整材质的金属度、粗糙度参数，还原铝合金阳极氧化后略带哑光的金属质感，接口螺纹部分赋予稍亮的金属材质，区分加工面与喷涂面的质感差异，背景采用深色渐变环境，打光采用侧方主光搭配轮廓补光，突出散热器多层堆叠的结构层次与金属表面的反光质感，清晰展现翅片的排布密度、壳体的轮廓弧度与接口的细节结构。设计过程中充分考虑赛车改装的安装适配性，整体外形采用狭长型流线轮廓，既可以最大化利用车头的有限安装空间，也能减少车辆行驶时的迎风阻力，内部流道采用等距迂回设计，保证机油在芯体内部的停留时间足够完成充分换热，同时控制整体流阻在机油泵的适配范围内，不会对机油循环效率造成负面影响。模型的所有结构细节均参考真实改装油冷器的实物比例构建，各部件的壁厚、翅片间距、接口尺寸都符合车用改装部件的通用规格，既可以作为改装方案的可视化展示模型，也可用于冷却系统的结构原理演示。
